5G 射频 PCB设计阻抗控制与电磁兼容的关键策略
来源：捷配
时间: 2025/09/30 09:41:09
阅读: 40

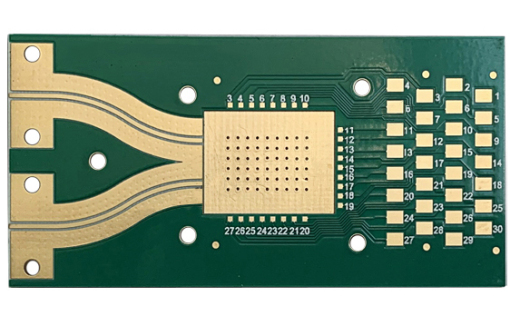

5G 射频 PCB 的设计直接决定信号传输质量，核心挑战是 “阻抗精准匹配” 与 “电磁干扰（EMI）抑制”—— 阻抗失配会导致信号反射（回损＞-10dB），EMI 会引发多频段串扰（如 2.4GHz WiFi 干扰 3.5GHz 5G 信号），需通过科学的设计策略解决这些问题。?
一、阻抗控制：50Ω 特性阻抗的 “精准实现”?
5G 射频信号的标准特性阻抗为 50Ω（部分天线接口为 75Ω），阻抗偏差需控制在 ±5% 以内（即 47.5~52.5Ω），否则会产生信号反射，影响通信质量。?
1. 传输线类型选择与设计?
5G 射频 PCB 常用两种传输线结构，需根据信号层数与屏蔽需求选择：?
- 微带线（Microstrip Line）：位于 PCB 表层，一侧暴露于空气（Dk≈1），另一侧为接地层，结构简单，成本低，适用于单频段信号（如 3.5GHz）；?
- 阻抗计算公式：Z? = (87 / √(Dk + 1.41)) × ln ((5.98h)/(0.8w + t))，其中 h 为基材厚度，w 为线宽，t 为铜箔厚度；?
- 设计案例：基材 RO4350B（h=0.8mm，Dk=3.8），1oz 铜箔（t=35μm），要实现 50Ω 阻抗，线宽需设计为 1.2mm（偏差 ±0.05mm）。?
- 带状线（Stripline）：位于 PCB 内层，上下均为接地层，被基材包裹（Dk 均匀），屏蔽性好，适用于多频段信号（如 3.5GHz+2.6GHz）；?
- 阻抗计算公式：Z? = (60 / √Dk) × ln ((4h)/(0.67πw (0.8 + t/w)))，h 为传输线到接地层的距离；?
- 设计案例：基材 RT/duroid 5880（h=0.5mm，Dk=2.1），0.5oz 铜箔（t=17.5μm），50Ω 阻抗对应的线宽为 0.8mm（偏差 ±0.03mm）。?
2. 阻抗控制的关键设计策略?
- 基材厚度均匀性：选择基材厚度偏差≤±5% 的材料（如 0.8mm 基材实际 0.76~0.84mm），避免因厚度不均导致阻抗波动；?
- 线宽精度控制：设计线宽时预留蚀刻补偿量（如设计 1.2mm 线宽，考虑蚀刻减薄 0.05mm，实际制作 1.25mm），确保最终线宽偏差≤±0.05mm；?
- 接地层完整性：传输线下方的接地层需完整（无开槽、无过孔），接地层与传输线的距离偏差≤±0.02mm，避免 Dk 值不均引发阻抗偏差；?
- 过孔设计：射频信号过孔需采用 “盲孔” 或 “埋孔”，避免信号暴露于空气导致阻抗突变，过孔直径与线宽比控制在 1:1~1.5:1（如 1.2mm 线宽对应过孔直径 1.2~1.8mm），同时在过孔周边设计接地过孔（间距≤2mm），形成 “接地环”，减少信号反射。?
二、电磁兼容（EMI）设计：多频段干扰的 “有效抑制”?
5G 设备常集成多无线模块（5G、WiFi 6、蓝牙），频段重叠（如 2.4GHz 蓝牙与 5G 2.6GHz 频段邻近）易引发 EMI，需通过以下设计抑制干扰：?
1. 接地设计：干扰信号的 “快速泄放通道”?
- 单点接地与多点接地结合：低频段（≤1GHz）采用单点接地（避免接地环路），高频段（＞1GHz）采用多点接地（接地阻抗低），射频区域单独设计接地平面，与数字接地平面隔离（间距≥2mm）；?
- 接地层分区：将 PCB 接地层分为 “射频接地”“数字接地”“电源接地” 三个区域，通过 0Ω 电阻或磁珠连接，避免数字信号干扰射频信号；?
- 天线接地优化：射频天线的接地端需短而粗（线宽≥2mm），接地电阻≤50mΩ，确保天线辐射的干扰信号快速泄放。?
2. 屏蔽设计：干扰信号的 “物理隔离”?
- 金属屏蔽腔：在功率放大器（PA）、射频芯片等关键器件周边设计金属屏蔽腔（高度≥3mm），屏蔽腔与接地层紧密连接（接触电阻≤100mΩ），屏蔽效能≥60dB（1GHz 频段）；?
- 屏蔽材料选择：Sub-6GHz 频段用黄铜屏蔽腔（成本低），毫米波频段用铝合金屏蔽腔（轻量化，避免信号反射）；?
- PCB 分层屏蔽：多层 PCB 中，射频信号层与数字信号层之间设置接地层，作为 “屏蔽层”，接地层铜箔覆盖率≥90%，减少层间干扰。?
3. 滤波设计：干扰信号的 “主动衰减”?
- 射频滤波器选型：在射频信号输入 / 输出端串联射频滤波器（如 SAW 滤波器、BAW 滤波器），对杂波信号（如 2.4GHz 干扰）衰减≥40dB；?
- 电源滤波：射频模块的电源输入端并联高频电容（0.1μF 陶瓷电容 + 10μF 钽电容），抑制电源线上的高频干扰（1GHz 以上干扰衰减≥30dB）；?
- 布局远离干扰源：射频线路与数字线路（如 CPU 时钟线）的间距≥3mm，避免平行布局（平行长度≤5mm），减少容性耦合干扰。?
三、布局与布线：信号完整性的 “细节保障”?
- 射频线路短而直：射频信号传输路径需最短（≤10cm），避免直角转弯（采用 45° 角或圆弧转弯），减少信号反射；?
- 元件布局集中：将射频芯片、滤波器、天线接口集中布局在 PCB 的 “射频区域”（面积≤PCB 总面积的 30%），减少信号传输距离；?
- 避免跨分割：射频线路不跨接地层分割线、电源层分割线，避免阻抗突变导致信号衰减。?
设计案例：某 5G 微基站射频 PCB（Sub-6GHz 3.5GHz 频段），采用 4 层板设计（顶层：射频线路，中层 1：接地，中层 2：电源，底层：数字线路），传输线用微带线（线宽 1.2mm，阻抗 50±1Ω），PA 周边设计铝合金屏蔽腔，射频接地与数字接地通过 0Ω 电阻连接，最终测试显示：3.5GHz 频段插损 0.4dB，回损 - 18dB，EMI 干扰衰减 65dB，满足微基站需求。
