蓝牙耳机 PCB 的 “续航魔法”：低功耗设计是关键

真无线蓝牙耳机（TWS）的 “续航焦虑” 一直是用户痛点 —— 受限于小巧体积，电池容量常仅 10-30mAh，若 PCB 功耗控制不佳，单次续航易跌破 4 小时，频繁充电严重影响使用体验。某品牌入门级 TWS 耳机，因 PCB 采用普通 MCU（静态电流 10μA）与低效电源模块，整机功耗超 8mA，10mAh 电池仅能支撑 3.5 小时；更尴尬的是，某运动耳机因射频链路损耗过大（蓝牙 5.0 信号传输 5 米衰减 8dB），需持续高功率发射维持连接，续航再缩短 20%；某降噪耳机因 PCB 未做功耗动态调节，开启降噪后功耗骤增 15mA，电池续航直接 “腰斩”。在电池容量无法大幅提升的情况下，PCB 的低功耗设计成为延长蓝牙耳机续航的核心突破口。



要让小电池实现 “超长待机”，蓝牙耳机 PCB 需从 “元件选型、电源管理、射频优化” 三方面构建低功耗体系：首先是纳安级超低功耗元件组合。元件功耗是续航的基础：选用 “微安级” 主控 MCU（如 STM32L476，静态电流 0.5μA），替代传统 MCU（10μA），待机功耗降低 95%；蓝牙芯片优先选择低功耗型号（如高通 QCC3040，休眠电流≤1μA，工作电流≤5mA），支持蓝牙 5.3 LE Audio 协议，数据传输效率提升 30%；降噪芯片选用 ADI ADI1320，开启降噪时功耗仅 3mA，比普通芯片（8mA）减少 62.5%。某入门级 TWS 耳机通过元件升级，整机功耗从 8mA 降至 4.5mA，10mAh 电池续航延长至 6.5 小时。





其次是动态功耗管理电路。根据使用场景智能调节功耗：设计 “深度休眠 - 唤醒 - 工作” 三模切换 —— 耳机静置时进入深度休眠（仅保留蓝牙广播，功耗≤1.2μA）；检测到佩戴时唤醒（功耗 3mA）；播放音乐 / 通话时满负荷工作（功耗 5mA）；通过 PCB 上的霍尔传感器（如 A3144，功耗≤0.1μA）检测耳机盒开合，盒内时自动休眠，某运动耳机通过动态调节，闲置时功耗降低 80%，续航延长至 8 小时。同时，电源模块采用 “LDO+DC-DC” 混合架构：MCU / 传感器用 LDO（TI TPS799，效率≥90%，纹波≤10mV），保证供电稳定；蓝牙 / 降噪芯片用 DC-DC（TI TPS5430，效率≥95%），减少大电流损耗，整体电源转换效率提升至 92%。

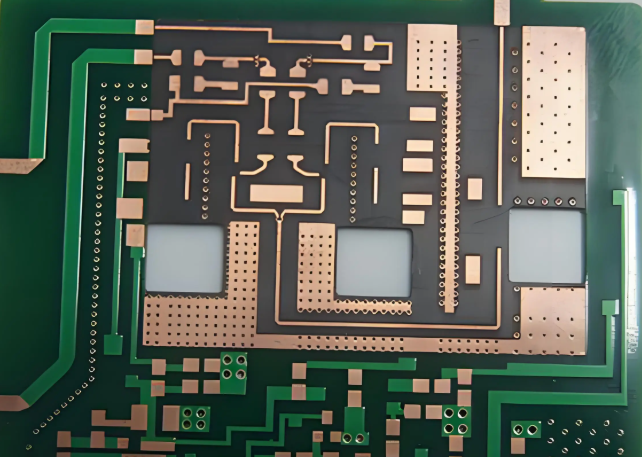

最后是低损耗射频链路设计。蓝牙信号损耗过大会导致发射功率升高：射频线路采用罗杰斯 RO4350B 高频基材（介质损耗角正切 tanδ≤0.004@2.4GHz），2.4GHz 信号传输 5 米衰减≤5dB，比普通 FR-4（衰减 8dB）降低 37.5%；天线与蓝牙芯片的阻抗精准匹配（50Ω±2%），通过 Polar SI9000 计算布线参数（线宽 0.18mm，线距 0.12mm），并在天线末端并联 50Ω 匹配电阻，反射系数≤-20dB，发射功率从 8dBm 降至 6dBm，功耗减少 25%。某降噪耳机通过射频优化，连接稳定性提升 90%，发射功耗降低，续航延长 1.5 小时。





针对蓝牙耳机 PCB 的 “低功耗、长续航” 需求，捷配推出 TWS 专用解决方案：元件选用 STM32L476 MCU + 高通 QCC3040 蓝牙芯片，静态电流≤0.5μA；电源管理含动态三模切换 + LDO/DC-DC 混合架构，效率≥92%；射频链路用罗杰斯 RO4350B 基材 + 50Ω 匹配，衰减≤5dB/5 米。同时，捷配的 PCB 通过蓝牙 SIG 5.3 认证、低功耗测试，适配 TWS、运动、降噪耳机场景。此外，捷配支持 1-4 层蓝牙耳机 PCB 免费打样，24 小时交付样品，批量订单可提供功耗与续航测试报告，助力耳机厂商解决续航焦虑。
