物联网 PCB 的 “核心零件”：MCU、无线模块、传感器接口怎么布局才合理？
来源：捷配
时间: 2025/10/10 10:11:01
阅读: 184
物联网 PCB 的功能实现，离不开三大核心 “零件”—— 负责计算的 MCU（微控制单元）、负责通信的无线模块（如 LoRa、NB-IoT）、负责数据采集的传感器接口。但很多人在设计时，会把这些零件 “随便放”，导致设备出现通信中断、数据不准、功耗超标等问题。其实，物联网 PCB 的布局有严格逻辑，比如无线模块要远离干扰源，传感器接口要靠近边缘，MCU 要居中协调。今天从科普角度，拆解这三大核心零件的布局原则与注意事项，帮你避开 “布局误区”。
首先是MCU：物联网 PCB 的 “大脑”，布局要 “居中协调”。MCU 是物联网设备的控制核心，负责处理传感器数据、控制无线模块通信，其布局直接影响信号传输效率与功耗。合理的 MCU 布局有三个原则：
- 位置居中：将 MCU 布置在 PCB 中心位置，让传感器接口、无线模块、电源模块到 MCU 的线路长度尽量一致（误差≤5mm），减少信号延迟。比如某物联网传感器的 MCU 偏居一侧，导致无线模块到 MCU 的线路比传感器到 MCU 长 10mm，数据处理延迟从 20μs 增至 50μs，影响实时性；调整到居中后，延迟恢复至 20μs。
- 远离干扰源：MCU 的信号引脚（如 SPI、I2C）对噪声敏感，需远离电源线路（间距≥3mm）、无线模块（间距≥8mm），避免电源噪声与无线信号干扰。曾有案例将 MCU 紧邻 LoRa 模块，导致 SPI 通信误码率从 10^-9 升至 10^-4，数据频繁丢失；拉开间距后误码率恢复正常。
- 电源引脚就近滤波：MCU 的电源引脚（VCC、GND）旁需并联 10μF 钽电容 + 0.1μF MLCC 电容，滤除电源纹波，电容与引脚的距离≤2mm，避免线路损耗导致滤波失效。普通 PCB 常忽略这一点，电容离引脚 5mm 以上，导致 MCU 供电纹波从 10mV 升至 30mV，出现频繁复位。
其次是无线模块：物联网 PCB 的 “通信天线”，布局要 “隔离抗扰”。无线模块（LoRa、NB-IoT、Wi-Fi）是物联网设备的 “对外窗口”，易受干扰，布局需重点关注隔离与匹配：

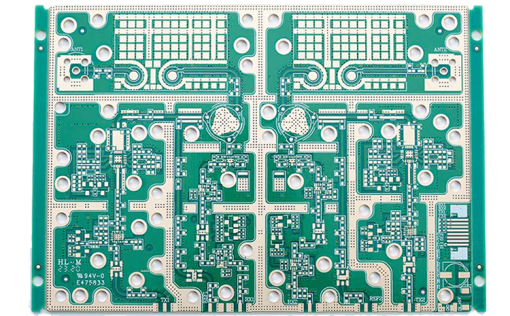

- 边缘布局 + 独立区域：将无线模块布置在 PCB 边缘，远离 MCU、电源模块等干扰源，最好单独划分 “无线区域”（面积≥1cm²），区域间用 “接地隔离带”（宽度 2mm，厚度 1oz 铜箔）分隔，隔离带与系统地单点连接，减少干扰耦合。比如某 NB-IoT 模块紧邻电源模块，通信成功率从 98% 降至 85%；边缘布局并加隔离带后，成功率恢复至 97%。
- 天线匹配与短路径：无线模块的天线接口需与 PCB 天线（或外接天线座）直接连接，线路长度≤3cm，线宽 0.2mm，阻抗严格控制在 50Ω±2%，避免线路过长导致信号衰减。普通 PCB 的天线线路常绕弯，长度达 8cm，LoRa 信号传输 5 公里衰减从 10dB 增至 18dB，缩短线路后衰减恢复至 10dB。
- 避免遮挡与接地优化：无线模块上方不要布置其他元件（尤其是金属元件），避免遮挡信号；模块的接地引脚需单独连接至 “大铜箔地”（面积≥2cm²），接地电阻≤50mΩ，增强信号辐射效率。
最后是传感器接口：物联网 PCB 的 “数据入口”，布局要 “靠近边缘 + 信号纯净”。传感器接口（如温湿度、光照、振动传感器）负责采集外部数据，信号多为微弱的模拟量（如 4-20mA 电流、0-3.3V 电压），布局需避免干扰：
- 靠近边缘 + 短路径：传感器接口布置在 PCB 边缘，方便外接传感器探头，接口到 MCU 的模拟信号线路长度≤5cm，减少线路损耗与干扰。某温度传感器的接口到 MCU 线路长 10cm，采集误差从 ±0.5℃扩大至 ±1.5℃；缩短至 3cm 后误差恢复至 ±0.5℃。
- 模拟与数字隔离：传感器接口的模拟线路（如 ADC 采样线）需与数字线路（如 MCU 的 GPIO 线）分开布局，间距≥3mm，模拟区用 “单点接地”，避免数字信号干扰模拟采样。曾有案例将模拟线路与数字线路平行布线，间距 1mm，模拟信号出现 50Hz 工频干扰，隔离后干扰消除。
- 防护设计：传感器接口需加过流、过压保护，如串联 100mA 自恢复保险丝，并联 TVS 管（钳位电压 5V），避免传感器异常导致 PCB 损坏。户外物联网设备的传感器接口若不加防护，雷击时损坏率达 20%；加防护后损坏率降至 0.5%。
这些布局原则的落地，需要专业的经验支撑，而捷配在物联网 PCB 布局设计上能提供全面支持：首先，捷配的工程师会根据用户的 MCU 型号（如 STM32L0）、无线模块类型（LoRa/NB-IoT）、传感器接口数量，提供标准化布局模板，确保 MCU 居中、无线模块边缘、传感器接口隔离；其次，针对无线模块的阻抗匹配，捷配会用仿真软件（如 Polar SI9000）优化线路参数，确保 50Ω±2% 的阻抗精度；对于传感器接口，捷配会预留过流、过压保护元件位置，并建议模拟区单点接地。此外，捷配还会对每块物联网 PCB 进行布局审核，指出潜在的干扰风险（如元件间距不足、线路过长），并提供优化建议。无论是新手还是有经验的设计人员，捷配都能帮你设计出布局合理、性能稳定的物联网 PCB。
