物联网 PCB 为什么 “不一样”？低功耗、小尺寸、抗干扰的核心逻辑

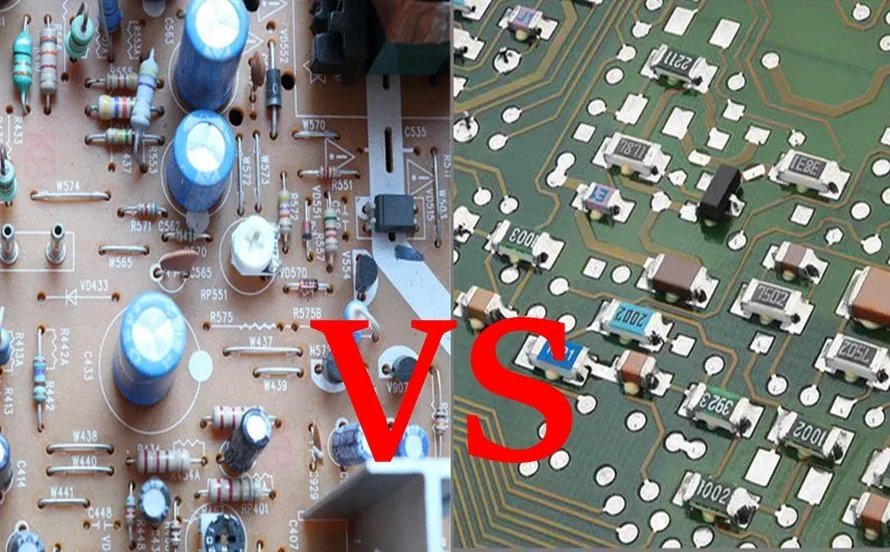

    提到物联网设备（如智能手环、环境监测传感器、智能门锁），很多人会好奇：它们的 PCB 和普通家电、手机的 PCB 有什么区别？其实，物联网设备的 “无线连接、长期待机、复杂环境使用” 特性，决定了其 PCB 必须满足三大特殊要求 —— 低功耗、微型化、强抗干扰。今天从科普角度，拆解物联网 PCB 的这些核心特性，帮你搞懂 “为什么物联网 PCB 不能用普通 PCB 替代”。



首先是低功耗：物联网设备的 “续航生命线”。多数物联网设备依赖电池供电（如智能水表用 4 节 AA 电池，需续航 1-2 年），普通 PCB 的线路损耗、元件功耗往往忽略不计，但在物联网场景中却会直接影响续航。比如普通 PCB 的电源线路用 0.1mm 细铜箔，电流 100mA 时线路损耗达 0.5W，而物联网 PCB 需用 0.2mm 铜箔（损耗降至 0.1W）；普通 MCU 静态电流 10μA，物联网 PCB 需选 0.5μA 以下的超低功耗 MCU（如 STM32L0 系列），仅这一项就能让待机功耗降低 95%。更关键的是，物联网 PCB 的电源管理设计更精细 —— 比如采用 “LDO+DC-DC 混合供电”，传感器用 LDO（纹波小，适合敏感信号），无线模块用 DC-DC（效率高，可达 95%），避免普通 PCB “一刀切” 的电源设计导致的能量浪费。曾有案例：某智能传感器用普通 PCB 设计，续航仅 3 个月；换成物联网低功耗 PCB 后，续航延长至 18 个月，核心就是优化了线路与电源管理。





其次是微型化：适配物联网设备的 “小身材”。物联网设备常需嵌入狭小空间（如智能门锁的锁体、植物传感器的探针），普通 PCB 的尺寸（如 50mm×30mm）往往无法适配。物联网 PCB 通过 “高密度集成工艺” 实现微型化：一是采用 4 层以上 HDI 工艺（盲孔孔径 0.08mm，埋孔 0.1mm），过孔占用面积比传统 PCB 减少 70%，比如在 20mm×15mm 的物联网 PCB 上，可同时集成 MCU、LoRa 无线模块、温湿度传感器，而普通 2 层 PCB 要实现同样功能需 35mm×25mm；二是使用超微型元件，如 008004（0.2mm×0.1mm）阻容元件、WLCSP 封装的芯片（如无线芯片封装 1.6mm×1.6mm），元件占用面积比普通 0402 元件减少 80%；三是 “刚性 - 柔性结合” 设计，在 PCB 边缘预留 1mm 宽的 PI 柔性区域，可弯曲适配不规则空间，比如植物传感器的 PCB，通过柔性区域可插入土壤深层，普通刚性 PCB 则无法实现。





最后是强抗干扰：应对复杂的无线环境。物联网设备依赖无线通信（LoRa、NB-IoT、Wi-Fi），而无线信号易受环境干扰（如工业电机噪声、手机信号），普通 PCB 的抗干扰设计往往不足。物联网 PCB 的抗干扰措施更有针对性：一是 “无线模块隔离布局”，将 LoRa/NB-IoT 模块布置在 PCB 边缘，远离电源线路（间距≥5mm），中间用 “接地隔离带”（宽度 2mm，厚度 1oz 铜箔）分隔，减少电源噪声耦合；二是 “信号滤波优化”，在无线模块电源端串联磁珠（阻抗 1kΩ@100MHz），并联 0.1μF MLCC 电容，将电源纹波控制在 10mV 以内；三是 “天线匹配设计”，无线天线与模块的阻抗精准匹配（50Ω±2%），通过仿真软件优化布线，避免信号反射导致的通信中断。某工厂的物联网传感器，因 PCB 未做抗干扰设计，数据上传成功率仅 80%；优化后成功率提升至 98%，核心就是调整了无线模块布局与滤波电路。





理解物联网 PCB 的特殊要求后，选择专业的合作伙伴才能确保设备稳定。捷配在物联网 PCB 领域拥有针对性解决方案：低功耗方面，提供 “细铜箔优化 + 高效电源管理” 设计，推荐 STM32L0 等超低功耗元件，助力设备续航延长至 1-2 年；微型化采用 4-6 层 HDI 工艺（盲孔 0.08mm）+008004 元件，最小可实现 15mm×10mm 的全功能 PCB，同时支持刚性 - 柔性结合设计，适配狭小空间；抗干扰则通过 “隔离布局 + 磁珠滤波 + 阻抗匹配”，确保 LoRa/NB-IoT 通信成功率≥98%。此外，捷配还会根据物联网设备的使用场景（如户外、工业、家庭），推荐适配的基材（如户外用耐温 PI、工业用高抗扰 FR-4），并提供免费打样与测试服务，帮用户快速验证设计。无论是智能传感器、智能穿戴还是工业物联网设备，捷配都能提供符合需求的物联网 PCB 解决方案。
