物联网 PCB 的未来：微型化、高集成、智能监测，这些趋势你要知道

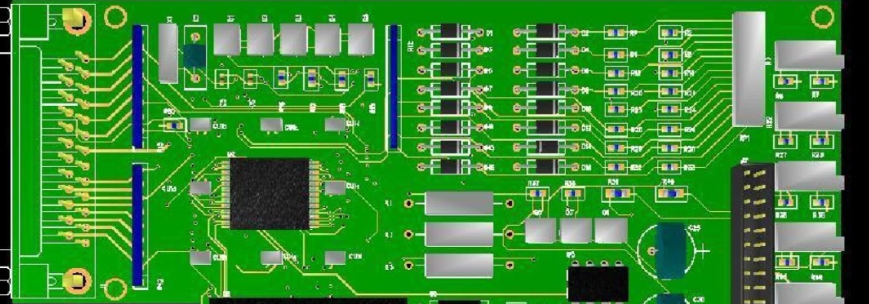

趋势一：微型化到 “毫米级”，适配超小物联网设备

• 12 层以上 HDI 工艺：通过 “3 阶盲埋孔”（盲孔孔径 0.05mm，埋孔 0.08mm），过孔占用面积比传统 HDI 减少 50%，在 10mm×10mm 的 PCB 上，可集成 MCU、LoRa 模块、微型传感器（如温度、湿度），而当前主流 4 层 HDI 需 15mm×15mm 才能实现同样功能；
• 异构集成技术：将不同类型的芯片（如 MCU、无线芯片、传感器芯片）通过 “晶圆级封装” 集成在同一 PCB 上，比如将 LoRa 芯片与 MCU 封装成一个模块（尺寸 2mm×2mm），元件占用面积减少 70%；
• 柔性 - 刚性结合微型化：在毫米级 PCB 边缘设计 0.5mm 宽的 PI 柔性区域（厚度 10μm），可弯曲适配不规则空间，比如植入式传感器的 PCB，通过柔性区域可贴合人体组织，普通刚性 PCB 无法实现。

趋势二：高集成到 “一站式”，减少模块间连接损耗

• 多无线协议集成：在同一块 PCB 上集成 LoRa、NB-IoT、Wi-Fi 6 三种协议模块，通过软件切换适配不同场景（如户外用 LoRa，室内用 Wi-Fi），无需外接模块，信号传输损耗从 10dB 降至 2dB；
• 传感 - 计算 - 通信集成：将传感器（如温湿度、光照）、MCU、无线模块、电源管理集成在同一 PCB，甚至将传感器直接蚀刻在 PCB 表面（如 PCB 应变传感器），减少模块间连线，功耗降低 30%；
• 能量收集集成：在 PCB 上集成微型能量收集模块（如压电发电、温差发电），比如通过 PCB 表面的压电材料收集振动能量，为设备供电，减少对电池的依赖 —— 某工业物联网 PCB 集成压电模块后，电池续航从 1 年延长至 3 年。

趋势三：智能监测到 “自诊断”，提前发现故障

• 嵌入式传感器：在 PCB 上集成微型温度传感器、应变传感器，实时监测 PCB 的温度、振动应力，当温度超 80℃或应力超 200MPa 时，自动发送预警信息；
• 焊点健康监测：在关键焊点旁布置微型阻抗传感器，监测焊点接触电阻，当电阻从 10mΩ 增至 50mΩ 时，判断焊点老化，提前提醒维护；
• 数据可视化与预警：将 PCB 健康数据通过无线模块上传至云端，用户可在后台查看 PCB 温度、应力、焊点状态，甚至预测剩余寿命（如根据当前应力状态，预测还能使用 2 年）。
