PCB 走线阻抗计算方法 —— 从理论公式到工具应用
来源:捷配
时间: 2025/10/11 10:02:36
阅读: 1
PCB 走线阻抗的 “精准计算” 是设计的核心环节 —— 若计算误差超 10%,可能导致最终阻抗不符合要求,需重新改版。但很多工程师要么依赖 “经验值”(如默认 0.3mm 线宽对应 50Ω),要么误用计算工具,导致结果偏差。今天,我们解析 PCB 走线阻抗的理论计算逻辑与实用工具操作,帮你掌握 “精准计算” 的方法,避免因计算失误引发问题。?

一、核心理论公式:微带线与带状线的简化计算?
PCB 走线的阻抗计算基于 “传输线理论”,最常见的两种走线结构是 “微带线”(表层走线,仅一侧有参考平面)与 “带状线”(内层走线,两侧有参考平面),两者的计算公式不同,需分别掌握。?
1. 微带线阻抗(表层单端走线)?
微带线是最常用的走线结构(如 PCB 顶层、底层的射频走线),其阻抗计算公式简化如下(适用于线宽 w>介质厚度 h,铜厚 t<w/10 的场景):?
?
?
- 符号说明:?
- ?
Z0?
- ?
εr?
- ?
h
- ?
w
- ?
t
示例计算:FR-4 基材(εr=4.4),h=0.2mm,w=0.3mm,t=0.035mm:?
?
?
- 关键提醒:若铜厚 t 较大(如 2oz),需考虑铜厚对阻抗的影响,公式需加入 t 的修正项(可参考 IPC-2221 标准)。?
2. 带状线阻抗(内层单端走线)?
带状线位于 PCB 内层,上下均有参考平面(如电源层、接地层),抗干扰能力强,阻抗计算公式简化如下:?
?
?
- 符号说明:?
- ?
h
- 其他符号与微带线一致。?
示例计算:FR-4 基材(εr=4.4),h=0.4mm(上下各 0.2mm),w=0.3mm,t=0.035mm:?
?
?
- 关键提醒:带状线的阻抗通常比同参数的微带线低(因上下均有参考平面,耦合电容更大),设计内层走线时需注意这一差异。?
3. 差分阻抗计算?
差分阻抗的计算更复杂,需考虑两条走线的耦合效应,简化公式如下(以微带线差分对为例):?
?
?
- 符号说明:?
- ?
Zdiff?
- ?
Z0(a???c¸?«¯)?
- ?
s
- ?
h
示例计算:单端阻抗 Z0=53Ω,s=0.3mm,h=0.2mm:?
?
?
- 关键提醒:差分阻抗计算误差通常比单端阻抗大(±8%),设计时需预留更多余量。?
二、实用计算工具:从入门到专业?
理论公式计算繁琐且误差较大(尤其是复杂结构),实际设计中需依赖专业工具,以下是 3 类常用工具的操作要点与适用场景。?
1. 入门级工具:PCB 设计软件内置计算器(如 Altium Designer、Cadence Allegro)?
- 适用场景:快速估算、简单结构(微带线、带状线);?
- 操作步骤(以 Altium 为例):?
- 打开 “Impedance Calculator”(阻抗计算器);?
- 选择走线结构(Microstrip/Stripline);?
- 输入参数:基材 εr、介质厚度 h、线宽 w、铜厚 t;?
- 点击 “Calculate”,工具自动输出阻抗值;?
- 优势与局限:?
- 优势:操作简单,与设计软件无缝衔接,适合初步设计;?
- 局限:仅支持简单结构,不支持异形走线(如蛇形线)、差分对的复杂耦合。?

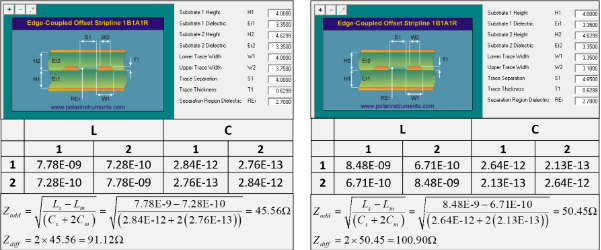

2. 专业级工具:Polar SI9000(行业标准工具)?
- 适用场景:高精度计算、复杂结构(差分对、共面波导、异形走线);?
- 操作步骤:?
- 新建项目,选择走线类型(如 “Microstrip Differential Pair”);?
- 输入叠层参数:基材 εr、介质厚度 h(可设置多层介质)、铜厚 t;?
- 输入走线参数:线宽 w、线距 s(差分对);?
- 点击 “Compute”,工具输出阻抗值、阻抗灵敏度分析(如线宽变化 0.1mm 对阻抗的影响);?
- 优势与局限:?
- 优势:精度高(误差≤3%),支持多种结构,提供灵敏度分析,是 PCB 厂商常用工具;?
- 局限:需付费(约 1 万元 / 套),操作较复杂,需学习基础传输线理论。?
3. 在线工具:免费计算器(如 EEWeb Impedance Calculator、Microwaves101 Calculator)?
- 适用场景:快速验证、临时计算;?
- 操作要点:?
- 打开网页,选择走线结构;?
- 输入参数(εr、h、w、t);?
- 工具实时输出阻抗值;?
- 优势与局限:?
- 优势:免费、无需安装,适合快速核对;?
- 局限:功能简单,不支持多层叠层、复杂差分结构,精度较低(误差≤8%)。?
三、计算注意事项:避免误差的 3 个关键?
- 参数准确性:基材 εr 需按实际工作频率选择(如 FR-4 在 1GHz 取 4.4,10GHz 取 4.0),介质厚度需与 PCB 厂商确认(避免按设计值计算,实际制造有公差);?
- 结构匹配:确保计算时的走线结构与实际设计一致(如表层走线用微带线公式,内层用带状线公式),误用公式会导致误差超 10%;?
- 预留余量:计算时需考虑制造公差(线宽 ±0.03mm、介质厚度 ±10%),阻抗目标值需包含公差范围(如设计 50Ω,按 47-53Ω 控制)。?
PCB 走线阻抗计算需 “理论公式打底,专业工具落地”—— 初步设计用软件内置计算器快速估算,详细设计用 Polar SI9000 精准计算,最后与 PCB 厂商确认可制造性,才能确保最终阻抗符合要求。
