PCB 焊盘内过孔设计规范:尺寸、位置与阻焊的精准控制
来源:捷配
时间: 2025/10/11 10:22:53
阅读: 2

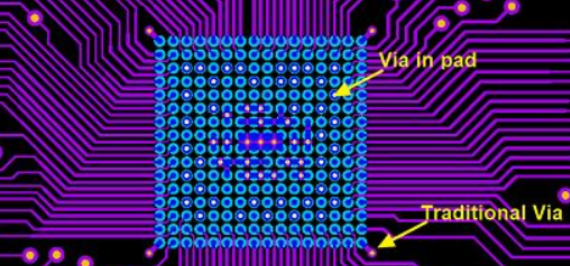

PCB 焊盘内过孔的设计直接决定 “焊接可靠性” 与 “信号完整性”—— 过孔直径过大易导致焊盘铜箔不足(焊接时引脚无法固定),位置偏移超 0.05mm 会使过孔边缘超出焊盘(引发焊锡流失)。与 “凭经验设计” 的误区不同,科学的设计需遵循 “尺寸匹配、位置精准、阻焊适配、铜箔充足” 四大规范,每个规范都有明确的参数标准与量化要求,避免设计缺陷导致后续制造问题。今天,我们解析焊盘内过孔的核心设计规范,结合具体参数与案例,帮你掌握从尺寸到阻焊的全流程设计要点。?

一、尺寸匹配规范:过孔与焊盘的比例控制?
过孔与焊盘的尺寸比例是设计的核心,需确保 “过孔不超出焊盘边界,且焊盘剩余铜箔足够焊接”,核心参数与标准如下:?
1. 过孔直径(Dv)与焊盘尺寸(Dp)的比例?
- 圆形焊盘:过孔直径 Dv≤焊盘直径 Dp 的 1/2,且焊盘边缘剩余铜箔宽度≥0.1mm(最小焊接区域要求);?
- 示例:0402 元件圆形焊盘 Dp=0.3mm,Dv 最大为 0.15mm(0.3×1/2),剩余铜箔宽度 =(0.3-0.15)/2=0.075mm(接近 0.1mm,需谨慎选择,建议 Dv=0.12mm,剩余宽度 0.09mm);?
- 0603 元件圆形焊盘 Dp=0.4mm,Dv 最大为 0.2mm,剩余铜箔宽度 =(0.4-0.2)/2=0.1mm(符合要求);?
- 方形焊盘:过孔直径 Dv≤焊盘边长的 1/2,且焊盘各边剩余铜箔宽度≥0.1mm;?
- 示例:方形焊盘边长 0.3mm×0.3mm,Dv 最大 0.15mm,各边剩余宽度 0.075mm(需缩小 Dv 至 0.12mm,剩余 0.09mm);?
- 禁止原则:Dv 绝对不能超出焊盘边界(即 Dv>Dp),否则过孔暴露在焊盘外,焊接时焊锡会流入过孔,导致焊盘焊锡不足,虚焊率超 10%。?
2. 过孔孔径与元件引脚的匹配?
过孔孔径需与元件引脚尺寸适配,避免引脚无法插入(插件元件)或焊锡填充不足(贴片元件):?
- 贴片元件:过孔孔径 Dv 比元件引脚宽度小 0.05-0.1mm(如 0402 电阻引脚宽度 0.15mm,Dv=0.1-0.12mm),确保焊锡能包裹引脚与过孔;?
- 插件元件:过孔孔径 Dv 比元件引脚直径大 0.05-0.1mm(如引脚直径 0.2mm,Dv=0.25-0.3mm),方便引脚插入,同时保证焊锡填充过孔。?
某工厂设计 0402 元件焊盘内过孔时,Dp=0.3mm,Dv=0.2mm(超 1/2 比例),剩余铜箔宽度仅 0.05mm,焊接时焊锡无法充分覆盖引脚,虚焊率达 15%;调整 Dv 至 0.12mm 后,剩余宽度 0.09mm,虚焊率降至 1.2%。?
二、位置布局规范:确保过孔居中,避免偏移?
过孔位置偏移会导致 “焊盘铜箔分布不均”,一侧剩余铜箔过窄(<0.05mm),焊接时易出现焊锡偏流,核心规范如下:?
1. 过孔中心与焊盘中心的偏移量?
- 偏移量≤0.05mm(约为过孔直径的 1/3),确保焊盘各边剩余铜箔宽度差异≤0.03mm;?
- 示例:Dv=0.15mm,焊盘 Dp=0.4mm,若偏移 0.05mm,一侧剩余宽度 =(0.4-0.15)/2 -0.05=0.125-0.05=0.075mm,另一侧 = 0.125+0.05=0.175mm,差异 0.1mm(可接受,若偏移 0.08mm,一侧剩余 0.045mm,超差);?
- 高精度场景(如射频信号层):偏移量≤0.03mm,避免信号路径不对称导致的阻抗突变(偏移 0.05mm,阻抗偏差可能超 5%)。?
2. 过孔与焊盘边缘的最小距离?
过孔边缘与焊盘边缘的最小距离≥0.08mm,避免过孔靠近焊盘边缘导致铜箔断裂(制造时钻孔易损伤焊盘):?
- 计算方式:最小距离 =(焊盘尺寸 - 过孔尺寸)/2 - 偏移量;?
- 示例:Dp=0.4mm,Dv=0.2mm,偏移 0.03mm,最小距离 =(0.4-0.2)/2 -0.03=0.1-0.03=0.07mm(接近 0.08mm,需调整偏移量至 0.02mm,最小距离 0.08mm)。?
三、阻焊设计规范:避免阻焊剂影响焊接?
阻焊层设计不当会导致 “阻焊剂覆盖焊盘” 或 “过孔内进阻焊剂”,影响焊锡润湿性,核心规范如下:?
1. 阻焊开窗尺寸?
焊盘内过孔的阻焊开窗尺寸需比焊盘尺寸大 0.1-0.2mm(单边大 0.05-0.1mm),确保阻焊剂不覆盖焊盘:?
- 示例:圆形焊盘 Dp=0.4mm,阻焊开窗直径 = 0.4+0.2=0.6mm(单边大 0.1mm);?
- 禁止:开窗尺寸≤焊盘尺寸,否则阻焊剂会覆盖焊盘边缘(宽度 0.05mm),焊接时焊锡无法附着,出现 “焊盘露铜不足” 缺陷。?
2. 过孔阻焊处理?
- 需填充焊锡的过孔:过孔内无需涂覆阻焊剂(即阻焊开窗覆盖过孔),确保焊锡能填充过孔(填充率≥80%);?
- 无需填充焊锡的过孔:过孔内可涂覆阻焊剂(塞孔处理),避免焊锡流入过孔导致焊盘焊锡不足,但需确保阻焊剂塞孔平整(凸起≤0.03mm),不影响元件贴装。?
四、铜箔连接规范:确保导通与散热?
焊盘内过孔的铜箔连接需满足 “低阻抗、高散热” 要求,核心规范如下:?
- 铜箔厚度:焊盘铜箔厚度≥35μm(1oz),过孔周围铜箔需完整覆盖,无断裂或缺口(缺口宽度≤0.03mm),避免导通电阻增大(缺口 0.05mm,电阻可能增加 20%);?
- 散热铜箔:高功率元件(如 LED、功率电阻)的焊盘内过孔,需在焊盘周围设计散热铜箔(面积≥焊盘面积 2 倍),通过过孔将热量传导至内层散热层,避免元件过热(如 0603 功率电阻 1W,散热铜箔不足时温度超 120℃,增加后降至 85℃)。?
PCB 焊盘内过孔的设计需 “参数量化、严格适配”,核心是控制过孔与焊盘的尺寸比例、位置偏移及阻焊开窗,避免设计缺陷导致后续焊接与信号问题。
