可穿戴医疗PCB从安全到精度的全维度把控
来源：捷配
时间: 2025/10/13 09:50:03
阅读: 70

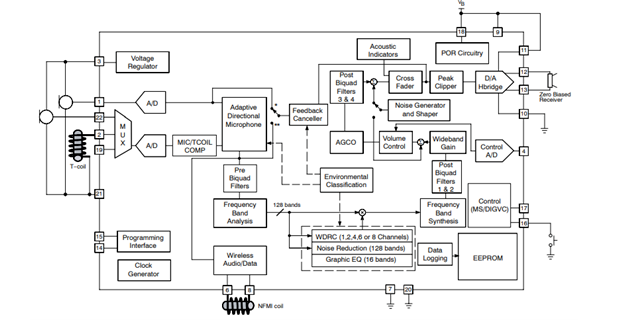

可穿戴医疗 PCB 的设计需围绕 “医疗安全”“数据精准”“人体适配” 三大核心目标，任何设计疏漏都可能导致设备失效（如信号采集误差）或安全风险（如电气漏电）。与普通消费电子 PCB “侧重成本与外观” 的设计逻辑不同，其设计需覆盖生物相容性、低功耗、电磁兼容、信号完整性等多维度，且每个维度都有明确的量化指标。?
一、生物相容性设计：接触人体的安全底线?
可穿戴医疗 PCB 若直接接触皮肤（如康复理疗贴片），需从材质选型、结构设计两方面保障生物相容性，避免引发人体不良反应：?
- 材质选型规范：?
- 基材：选用医用级 PI（如杜邦 Kapton® HN），其皮肤刺激率＜0.1%，符合 ISO 10993-5（细胞毒性测试）要求，禁用普通 PET（刺激率 1%~3%）、含卤素基材（可能释放有毒物质）；?
- 粘结剂：用于柔性 PCB 的层间贴合，需选医用级环氧粘结剂（细胞毒性评级 1 级，无刺激），避免使用丙烯酸粘结剂（部分人群过敏）；?
- 表面涂层：若 PCB 需长期接触皮肤，可涂覆医用级硅酮涂层（厚度 5~10μm），提升皮肤舒适度，同时增强耐汗液腐蚀能力；?
- 结构设计要点：?
- 边缘处理：PCB 边缘做圆角处理（半径≥1mm），避免尖锐边缘划伤皮肤；?
- 间隙控制：PCB 与外壳的间隙≤0.1mm，防止汗液、灰尘进入内部，同时避免夹伤皮肤；?
- 测试验证：设计完成后需通过 ISO 10993-10（皮肤刺激测试），连续接触皮肤 24 小时，无红肿、瘙痒等反应。?
二、低功耗设计：保障长期续航的关键?
可穿戴医疗设备多为电池供电（如纽扣电池容量 300mAh），需通过 PCB 设计将功耗降至最低，确保续航≥30 天（部分设备需≥90 天）：?
- 电源线路优化：?
- 铜箔厚度与宽度：电源线路用 1oz 铜箔（比 0.5oz 铜箔阻抗低 40%），宽度根据电流确定（如 100μA 电流用 0.1mm 宽，500μA 用 0.2mm 宽），确保压降≤50mV；?
- 电源层布局：多层 PCB 中，电源层与接地层相邻（层间距 0.1mm），形成耦合电容，抑制电源噪声（噪声会增加元件功耗）；?
- 元件选型与布局：?
- 低功耗元件：MCU 选医疗级低功耗型号（如 STM32L476，休眠电流 0.5μA），传感器选微功耗版本（如 SHT30 温湿度传感器，休眠电流 0.1μA）；?
- 元件靠近电源：电源管理芯片（PMIC）、传感器等耗电元件靠近电池接口，缩短供电路径（路径每缩短 1cm，功耗降低约 5%）；?
- 休眠模式设计：?
- 分区供电：将 PCB 分为 “核心区”（MCU、实时时钟，常供电）与 “非核心区”（传感器、无线模块，按需供电），非核心区通过 MOS 管开关控制供电，休眠时断电；?
- 示例：某心率监测 PCB，休眠时仅核心区耗电 5μA，唤醒后非核心区通电（总功耗 500μA），每天唤醒 10 次（每次 10 秒），日均功耗仅 5.14μA，300mAh 电池可续航 16 个月。?
三、电磁兼容（EMC）设计：避免干扰与被干扰?
可穿戴医疗设备需在医院、家庭等复杂电磁环境下工作，PCB 的 EMC 设计需满足 IEC 60601-1-2 标准，避免干扰其他医疗设备（如心电监护仪）或被干扰导致数据失真：?
- 接地设计：?
- 单点接地：模拟电路（传感器、信号放大）与数字电路（MCU、无线模块）的接地分别汇聚到一点，通过 0Ω 电阻连接，避免接地环路（环路会拾取干扰）；?
- 接地平面：柔性 PCB 若为多层结构，需设计完整接地平面（铜箔覆盖率≥90%），阻抗≤0.1Ω（100MHz 下），吸收辐射干扰；?
- 信号隔离：?
- 模拟信号隔离：传感器信号线路与数字线路间距≥3mm，串联磁珠（阻抗 1kΩ@100MHz）抑制数字噪声耦合；?
- 无线模块屏蔽：若 PCB 集成蓝牙、WiFi 模块，需在模块周围设计铜箔屏蔽框（接地），屏蔽效能≥40dB，避免无线信号干扰模拟电路；?
- 滤波设计：?
- 电源滤波：电池输入端串联共模扼流圈（阻抗 100Ω@100MHz），并联 10μF 钽电容 + 0.1μF 陶瓷电容，抑制电源引入的干扰；?
- 信号滤波：传感器输出端并联 RC 滤波电路（R=1kΩ，C=100nF），减少高频噪声（＞10kHz）。?
四、信号完整性设计：确保数据采集精度?
可穿戴医疗设备的核心功能是采集生理信号（如心电信号 0.5~5mV、血糖信号 μV 级），PCB 需保障信号完整性，避免失真：?
- 模拟信号线路设计：?
- 短直布线：传感器到信号放大芯片的线路长度≤30mm，避免绕弯（每增加 10mm，信号衰减增加 5%）；?
- 阻抗匹配：高频生理信号（如脑电信号）线路阻抗控制在 50Ω±5%，避免信号反射；?
- 参考电压稳定：?
- 独立布线：ADC 的参考电压（VREF）线路独立设计，不与其他线路共享，线宽≥0.2mm；?
- 就近滤波：VREF 引脚旁放置 100nF 陶瓷电容（距离≤2mm），确保参考电压纹波≤1mV；?
