家用低成本充电器PCB如何做到安全与小巧指南

    家用充电器（如手机 5V/2A 充电器、小家电配套充电器）需在低成本（PCB 成本≤10 元）、小尺寸（≤50mm×30mm）、安全防护（过充、过温、短路保护）的条件下，实现稳定充电（输出纹波≤50mV）。普通 PCB 设计常因成本与安全失衡导致问题：某低价充电器因采用劣质 FR-4 基材（Tg≈110℃），满负荷运行时 PCB 温度超 100℃，塑胶外壳发黄；某充电器因省略过流保护，手机电池短路时 PCB 烧毁；更常见的是，某充电器因尺寸过大（60mm×35mm），无法插入插座多口位，使用不便。要在 20 元整机预算内（PCB 占比 50%）实现 “安全不缩水、小巧不占地”，充电器 PCB 需掌握 “成本优化、安全精简、微型布局” 三大平衡术。

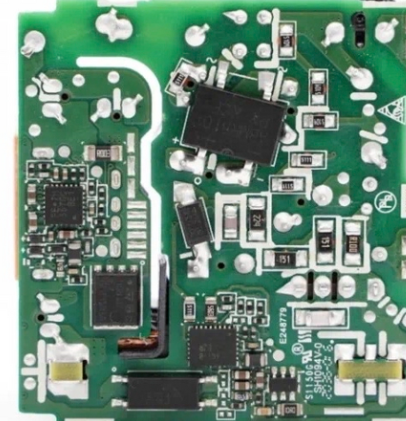

第一是成本优化的基材与工艺选择。低成本需在材料与工艺上精简：采用普通高 Tg FR-4（如生益 S1141，成本比高频基材低 60%），满足 5V/2A 低频充电需求（开关频率≤65kHz），信号衰减≤0.8dB/10cm，无需额外升级基材；采用 2 层 PCB（替代 4 层），通过 “正反面立体布局”—— 正面布置变压器、整流桥，背面布置充电管理芯片、阻容元件，平面空间利用率提升至 90%，层数成本降低 50%；元件选用国产替代型号（如国产充电芯片 TP4056、阻容元件），成本比进口低 30%，整体 PCB 成本可控制在 8 元以内。某家用充电器通过优化，PCB 成本从 12 元降至 8 元，整机预算符合 20 元要求。





第二是精简型安全防护设计。成本有限但安全不可省：在 PCB 主回路串联自恢复保险丝（2A/60V），过流时自动断开（响应时间≤100ms），故障排除后自动恢复，无需反复更换保险管；在输出端并联 TVS 管（SMBJ5.0CA），当输出电压超 5.5V 时快速钳位，保护手机电池；PCB 上集成热敏电阻（NTC 10K），贴装在变压器表面，温度超 95℃时触发充电芯片降流，避免过热烧毁。某测试显示，加装防护后，充电器在过流、过压、过温故障下无损坏，符合 GB 4943.1 安全标准。





第三是微型化的布局优化。小尺寸需极致利用空间：支持 0402（1mm×0.5mm）小型阻容元件（比 0603 元件节省 40% 空间），充电芯片选用 SOT-23 封装（尺寸 2.9mm×1.6mm），替代 DIP 封装（节省 60% 面积）；变压器采用 “扁平式封装”（高度≤8mm，体积比传统变压器小 30%），贴装在 PCB 边缘，为其他元件腾出空间；PCB 设计为 “异形结构”，避开插座遮挡区域，尺寸从 60mm×35mm 缩小至 48mm×28mm，可插入插座多口位。某家用充电器通过布局优化，尺寸缩小 20%，使用便利性显著提升。





针对家用低成本充电器 PCB 的 “低成本、安全、小巧” 需求，捷配推出家用级解决方案：成本控制用普通 FR-4+2 层 PCB + 国产元件，PCB 成本≤10 元；安全防护含自恢复保险丝 + TVS 管 + 热敏电阻，符合 GB 4943.1；微型化采用正反面布局 + 0402 元件 + 扁平变压器，尺寸≤50mm×30mm。同时，捷配的 PCB 通过 GB 4943.1 安全测试、输出纹波测试（≤50mV），适配手机、小家电充电场景。此外，捷配支持 1-2 层家用充电器 PCB 免费打样，24 小时交付样品，批量订单可提供成本优化方案，助力充电器厂商研发高性价比的家用产品。
