高速 PCB 线宽与阻抗匹配原理
来源：捷配
时间: 2025/10/17 10:03:07
阅读: 144
高速 PCB 通常指信号频率≥100MHz 或传输速率≥1Gbps 的 PCB（如 DDR5、PCIe 5.0、5G 射频电路），线宽作为关键物理参数，直接决定信号完整性（SI）与阻抗匹配 —— 线宽偏差 10% 可能导致阻抗偏移 15%，进而引发信号反射、串扰等问题。据行业统计，高速 PCB 故障中 40% 与线宽设计不当相关，而不同行业（消费电子、工业、汽车）的线宽需求差异显著，需先理解其基础原理，才能针对性设计。
?
首先，明确高速 PCB 线宽的核心定义与分类：?
- 定义：高速 PCB 线宽指传输高速信号的铜箔导线宽度，单位常用毫米（mm）或密耳（mil，1mil=0.0254mm），常见范围 0.1mm（4mil）~0.5mm（20mil），需根据信号类型（单端 / 差分）、基材、层数调整；?
- 分类：?
- 单端线：独立传输信号，如 MCU 时钟线、SPI 总线，线宽需匹配单端阻抗（通常 50Ω）；?
- 差分线：成对传输差分信号，如 USB4、LVDS、车载以太网，线宽需匹配差分阻抗（通常 90Ω/100Ω），且对间间距需与线宽协同设计（如 100Ω 差分线，线宽 0.2mm 时间距 0.4mm）。?
高速 PCB 线宽的两大核心影响因素，决定设计边界：?
1. 阻抗匹配：线宽是阻抗控制的核心变量?
阻抗不匹配（如设计 50Ω 实际 60Ω）会导致信号反射（反射系数＞10%），破坏信号完整性，而线宽通过改变 “导线横截面面积” 影响阻抗，核心公式基于传输线理论：?
- 微带线（表层信号）阻抗公式：?
（?εr?为基材介电常数，h 为基材厚度，w 为线宽，t 为铜箔厚度）?
例：FR-4 基材（?εr?=4.4）、h=0.2mm、1oz 铜箔（t=0.035mm），要实现 50Ω 单端阻抗，线宽需约 0.15mm；若线宽增至 0.2mm，阻抗降至 42Ω，偏差 16%。?
- 带状线（内层信号）阻抗公式：?
例：同 FR-4 基材、内层 h=0.4mm，50Ω 单端线宽需约 0.2mm，比表层宽 33%（内层受上下基材包裹，介电环境更复杂）。?
不同行业的阻抗公差要求差异显著：?
- 消费电子（手机、笔记本）：±10%（如 50Ω 允许 45~55Ω）；?
- 工业控制（PLC、变频器）：±8%（强干扰环境需更稳定阻抗）；?
- 汽车电子（ADAS、车载以太网）：±5%（耐温要求高，阻抗漂移需严控）；?
- 医疗设备（超声、监护仪）：±3%（高精度信号传输需极致阻抗匹配）。?

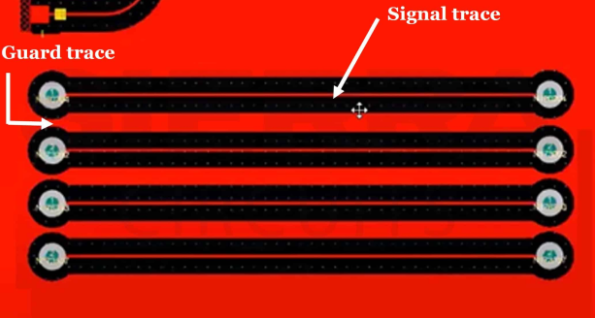

2. 信号完整性：线宽影响损耗与串扰?
传输损耗：线宽过细（如＜0.1mm）会增加导线电阻（?R=ρL/(w⋅t)），导致铜损增大；高频下（＞1GHz），趋肤效应使电流集中在导线表面，线宽不足会加剧辐射损耗。例：10Gbps 信号在 0.1mm 线宽传输 10cm，损耗比 0.2mm 线宽高 2dB；?
- 串扰：线宽与间距需协同设计，线宽过宽（如＞0.3mm）会压缩相邻线间距，增加容性耦合（串扰增强）。例：0.2mm 线宽、间距 0.4mm 时，串扰衰减 - 40dB；线宽增至 0.3mm、间距不变，串扰衰减降至 - 32dB，超标 8dB。?
高速 PCB 线宽与基材、铜箔的关联：?
- 基材影响：高速基材（如罗杰斯 RO4350，?
）比普通 FR-4（?）介电常数低，相同阻抗下线宽更宽。例：50Ω 表层线，RO4350 基材需 0.18mm 线宽，FR-4 仅需 0.15mm；?
- 铜箔影响：厚铜箔（2oz=0.07mm）比薄铜箔（1oz=0.035mm）电阻低，相同阻抗下线宽可略窄。例：FR-4 基材、50Ω 表层线，2oz 铜箔线宽 0.14mm，1oz 需 0.15mm。?
基础认知的核心是 “线宽为阻抗服务”—— 某消费电子厂商设计 DDR5 内存 PCB 时，误将 50Ω 单端线宽设为 0.12mm（理论需 0.15mm），导致阻抗升至 58Ω，信号反射率 15%，内存读写误码率 10??；调整线宽至 0.15mm 后，阻抗达标 50Ω，误码率降至 10?¹²。可见，理解线宽与阻抗的关联是高速 PCB 设计的前提。
