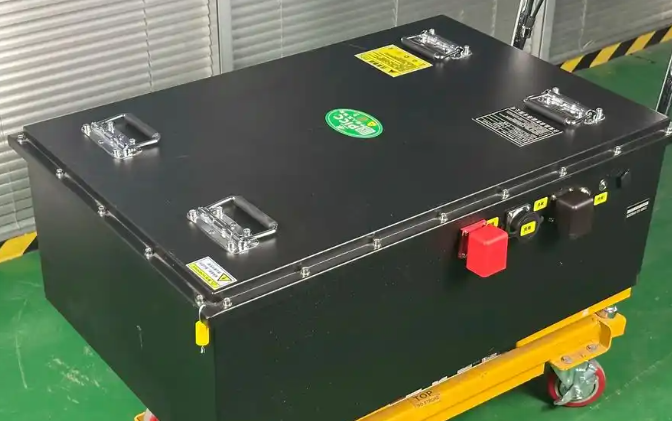

电动叉车动力电池保护PCB技术突破

一、电动叉车动力电池保护 PCB 的三大核心技术要求

1. 重载电流承载设计：应对大电流需求

• 厚铜工艺应用：功率回路铜厚选用 3oz-4oz，线宽根据电流密度（≤2A/mm²）设计，例如 250A 电流需搭配≥125mm² 的铜箔面积（3oz 铜厚对应线宽 16.7mm），线路温升控制在 30℃以内；
• 过孔强化工艺：功率器件（如接触器、MOS 管）的焊接过孔采用 “梅花孔” 设计（6 个 0.5mm 过孔围绕 1 个 1.0mm 主孔），过孔总导电面积比传统单孔增加 3 倍，确保大电流通过时过孔不发热；过孔电镀铜厚≥30um，且采用 “孔内塞胶” 工艺，防止过孔在振动中开裂；
• 散热结构优化：在功率器件下方设置 “铜皮开窗” 区域（面积≥器件封装的 1.5 倍），通过导热硅脂将热量传导至金属外壳；PCB 边缘预留散热风扇安装位，支持主动散热，进一步降低 PCB 温升。

2. 抗冲击振动工艺：适应工业环境

• 强化层压工艺：采用 “7 层半固化片 + 芯板” 压合结构，层间粘结强度≥2.0N/mm，比传统 5 层半固化片的抗分层能力提升 40%，避免振动导致 PCB 层间分离；
• 元件固定强化：重量≥5g 的元件（如大电容、接触器）采用 “机械固定 + 焊接” 双重方式，元件底部通过螺丝固定在 PCB 或金属支架上，焊接点采用 “拖焊” 工艺，焊锡量增加 50%，防止冲击导致元件脱落；
• 边缘与拐角防护：PCB 边缘粘贴 0.5mm 厚的 FR4 补强板，拐角采用 “圆角 + 金属包边” 设计，抗冲击强度提升 60%，避免叉车颠簸时 PCB 边缘碰撞断裂。

3. 高循环稳定性：适配 2000 次循环

• 耐疲劳材料选型：选用高抗疲劳 FR4 基材，通过 10000 次弯曲测试（弯曲角度 ±30°）无开裂，适应充放电循环中温度变化导致的 PCB 轻微形变；
• 腐蚀防护工艺：PCB 表面采用硬金工艺（金层厚度≥3um），硬度≥180HV，比传统沉金工艺的耐磨性提升 80%，可抵御叉车电池舱内电解液挥发导致的腐蚀；
• 循环老化测试：模拟电动叉车的充放电循环（充电 4 小时、放电 2 小时为 1 循环），开展 2000 次循环测试，测试后 PCB 绝缘电阻≥1000MΩ，保护回路动作精度偏差≤5%，确保长期使用后仍能正常工作。

二、捷配的电动叉车动力电池保护 PCB 解决方案

1. 重载电流承载能力

2. 抗冲击振动工艺保障

• 冲击测试：采用跌落冲击试验机，模拟 5g 加速度冲击（持续 10ms），测试后 PCB 无开裂、元件无脱落；
• 振动测试：通过 10-2000Hz、5g 加速度的随机振动测试（持续 2 小时），电气导通率 100%；
• 机械强度测试：PCB 边缘抗压强度≥500N，拐角抗折强度≥300N，满足工业环境的耐用性要求。

3. 高循环稳定性验证
