微型化突破：HDI+FPC 工艺赋能智能手表 PCB 高密度集成

来源：捷配时间: 2025/10/23 09:16:47 阅读: 196

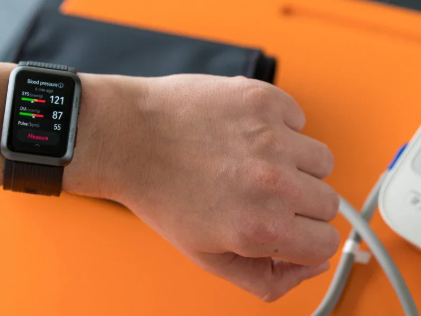

智能手表的 “极致轻薄” 趋势（机身厚度≤10mm，重量≤50g），对 PCB 提出 “毫米级空间集成” 需求 —— 需在 15mm×30mm 的面积内，同时容纳 MCU、心率传感器、无线充电、OLED 驱动等 8 个以上模块，传统多层板工艺已无法满足。此时，HDI（高密度互联）与 FPC（柔性电路板）的结合，成为智能手表 PCB 微型化的核心路径。选择具备 HDI+FPC 整合能力的智能手表 PCB 厂家，是实现穿戴设备 “小而全” 功能的关键。

一、智能手表 PCB 微型化的核心工艺路径

1. 二阶 HDI 盲埋孔：压缩 PCB 面积

HDI 工艺通过 “盲孔（表层 - 内层）、埋孔（内层 - 内层）” 替代传统通孔，核心突破点包括：

叠孔设计：采用 “表层 - 内层 2 - 内层 4” 二阶叠孔结构，在 15mm×30mm PCB 上实现无线充电线圈与 OLED 驱动的分层互联，PCB 面积比传统多层板缩减 55%；盲孔最小直径 0.08mm，埋孔直径 0.12mm，通过维嘉 6 轴激光钻孔机加工，孔位偏差≤0.005mm；
激光直接成像（LDI）：使用芯碁 LDI 曝光机（5080dpi 分辨率），实现 0.04mm/0.04mm 线宽线距，比传统曝光工艺精度提升 2 倍，适配 008004 超微型元件（0.2mm×0.1mm）贴装；
层间对位：采用文斌科技自动压合机，层间对位精度 ±3 微米，确保盲埋孔导通率 100%，避免层间信号断点导致的功能失效。

2. FPC 软硬结合：适配柔性结构

智能手表的柔性需求（如折叠表盘、可弯曲表带），需通过 FPC 与刚性 HDI 的结合实现：

软硬结合结构：表盘核心区用 4 层 HDI 刚性板（集成 MCU / 射频），表带连接区用 2 层 FPC 软板（聚酰亚胺基材），通过 “刚性板 - FPC - 刚性板” 一体化压合，弯折寿命≥10 万次，远超行业 5 万次标准；
柔性线路优化：FPC 区域采用 “铜箔加厚 + 覆盖膜保护” 工艺，铜厚 0.5oz，覆盖膜厚度 25um，增强弯折处抗撕裂能力，避免线路断裂；
焊点防护：软硬结合处的焊点采用 “三防漆喷涂 + 钢片补强”，三防漆厚度≥30um，防止汗液腐蚀焊点，确保长期可靠性。

3. 微型元件贴装：突破空间限制

智能手表 PCB 的微型化需匹配超小元件贴装，核心工艺包括：

高精度贴装：使用西门子高速贴片机（贴装精度 ±20 微米），支持 008004 元件（0.2mm×0.1mm）与 BGA（引脚间距 0.3mm）同步贴装，贴装良率≥99.95%；
锡膏控制：采用 GKG-G5 自动印刷机，锡膏印刷厚度控制在 0.08mm±0.01mm，通过思泰克 SPI 锡膏检测机实时监测，避免少锡导致虚焊、多锡导致短路；
视觉定位：贴装阶段采用 3D 视觉定位系统，对微型元件进行精准对位，偏差≤0.01mm，确保元件与细线路精准连接。

二、捷配的智能手表 PCB 微型化解决方案

捷配作为高品质 PCB 制造代表，通过 “HDI 工艺整合 + FPC 技术突破 + 精密贴装”，成为智能手表微型化的可靠伙伴：

1. HDI+FPC 全流程工艺能力

捷配在广东深圳基地部署智能手表 PCB 专属生产线，配备：

维嘉 6 轴激光钻孔机（最小钻孔 0.08mm）、芯碁 LDI 曝光机（5080dpi），实现二阶 HDI 稳定量产；
全自动软硬结合压合机，可完成 “刚性板 - FPC” 一体化制造，结合处剥离强度≥1.5N/mm；

可实现 15mm×30mm 微型 PCB 的批量生产，良率稳定在 99.5% 以上，满足智能手表的空间需求。
