车规级功率模块 PCB 的可靠性适配新能源汽车严苛工况

一、车规级功率模块 PCB 的核心可靠性要求

1. 车规级基材选型：聚焦长期稳定性

• 主流方案：优先选用车规级高 TG FR4 基材（如生益 S1141，TG≥170℃），其抗水解等级达 1 级（85℃/85% RH 环境下 1000 小时无水解），热膨胀系数（CTE）≤13ppm/℃，避免温度循环导致线路偏移；
• 功率密集区域：采用车规级铝基板（如贝格斯 AL6063），导热系数≥1.8W/m?K，通过 AEC-Q200 认证（被动元件车规认证），可耐受 IGBT 模块的长期高温；

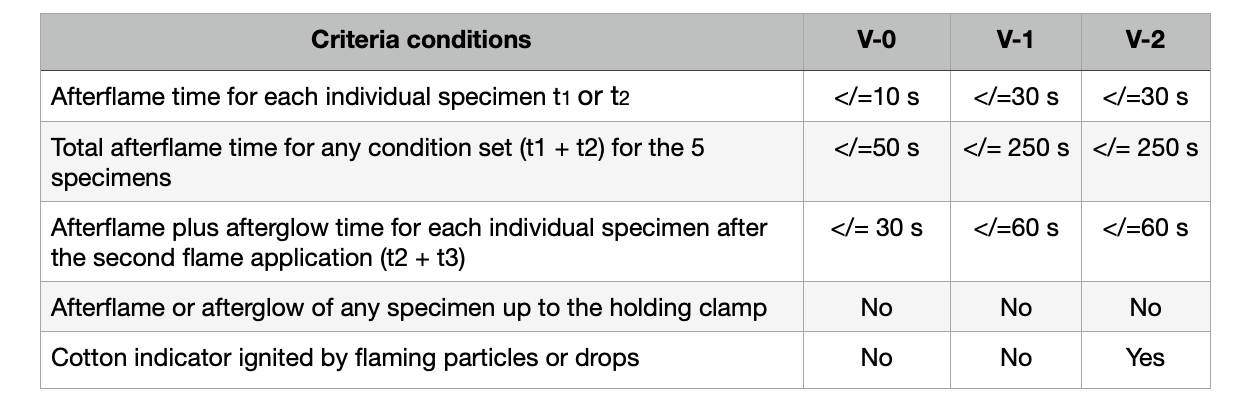

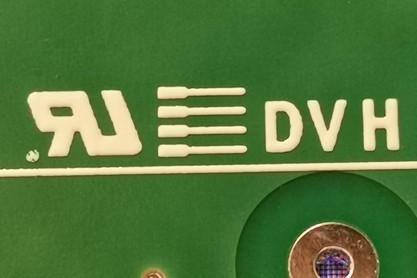

• 阻燃与环保：基材需满足 UL94 V-0 阻燃等级与 ROHS 2.0 环保指令，杜绝高温燃烧或有害物质释放，适配汽车安全需求。

2. 工艺强化：抵御振动与温度冲击

• 厚铜与层间结合：功率回路铜厚选用 2-3oz，通过 “高温压合工艺”（压合温度 200℃±5℃）增强层间结合力（≥1.8N/mm），防止振动导致 PCB 分层；
• 过孔与边缘防护：过孔采用 “电镀封闭 + 塞孔” 工艺，孔铜厚度≥25um 且全覆盖，避免水汽从过孔渗入；PCB 边缘采用 “圆弧倒角”（半径≥0.5mm）与钢片补强，提升抗冲击能力；
• 三防漆喷涂：关键区域（如功率器件焊接位、连接器）喷涂车规级三防漆（如 Humiseal 1B73），厚度≥50um，具备防水、防潮、防盐雾能力，通过 48 小时盐雾测试无腐蚀。

3. 车规级测试验证：模拟全生命周期工况

• 温度循环测试：-40℃~85℃循环 500 次（相当于 15 年使用周期），测试后 PCB 绝缘电阻≥1000MΩ，线路导通率 100%；
• 振动测试：10-2000Hz 频率、3g 加速度持续 2 小时，模拟汽车行驶振动，测试后无元件脱落、线路断裂；
• 焊接可靠性测试：BGA 焊点通过 X-RAY 检测（空洞率≤3%），温度冲击测试（-40℃~125℃循环 100 次）后焊点无开裂。

二、捷配的车规级功率模块 PCB 解决方案

1. 全流程车规认证覆盖

2. 工艺与设备支撑

• 文斌科技自动压合机（层间对位精度 ±5 微米），保障厚铜层间结合质量；
• 西门子高速贴片机（贴装精度 ±30 微米），支持车规级功率器件（如 TO-247 封装 IGBT）的可靠焊接；
• 日联 X-RAY 检测机，100% 检测 BGA 焊点空洞率，确保焊接良率≥99.9%。

3. 车规级可靠性测试

• 温度循环测试（-40℃~85℃，500 次）、振动测试（10-2000Hz，3g）；
• 盐雾测试（5% 氯化钠溶液，35℃，48 小时）、高温高湿测试（85℃/85% RH，1000 小时）；

  所有测试数据生成车规级报告，可追溯、可查询，确保每片 PCB 均符合新能源汽车的长期使用需求。
