电源滤波器 PCB 的高压绝缘与抗干扰方案

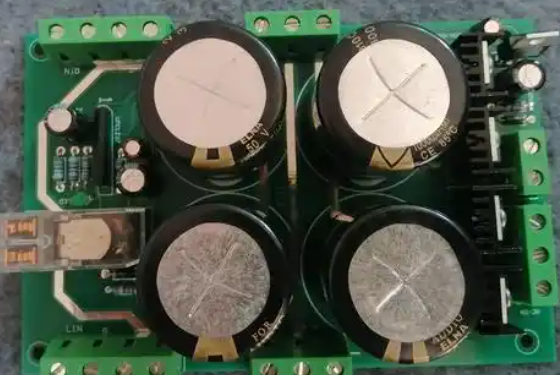

一、电源滤波器 PCB 的核心技术方案

1. 基材选型：聚焦高压绝缘与耐温

• 低压电源滤波器（≤220V）：优先选用高 TG FR4 基材（TG≥170℃），搭配太阳无卤阻焊油墨，其击穿电压≥25kV/mm，可满足低压绝缘需求，同时耐受滤波元件的工作高温，避免板材变形；
• 高压电源滤波器（≥380V）：需采用加厚绝缘基材（板厚≥2.0mm）或 “FR4 + 陶瓷填充层” 复合基材，击穿电压提升至 35kV/mm 以上，防止高压下绝缘失效；若用于新能源充电桩（直流电压 1000V），还需在基材表面覆盖绝缘涂层，进一步提升安全冗余；
• 工业级电源滤波器：选用耐候性 FR4 基材，添加抗水解成分，抵御工业环境中的潮气侵蚀，延长 PCB 使用寿命。

2. 工艺控制：强化高压防护与抗干扰

• 铜厚与线宽：功率回路铜厚选用 2oz-3oz，线宽根据电流密度（≤2A/mm²）设计，例如 5A 电流需搭配≥2.5mm 宽的 2oz 铜箔线路，避免大电流下线路过热；高压回路与低压控制回路的间距≥8mm，减少高低压耦合干扰；
• 孔铜与边缘防护：电镀孔铜厚度≥25um，确保电感、电容等元件引脚与 PCB 连接可靠，防止过孔因长期通流导致铜层氧化；PCB 边缘预留≥3mm 绝缘边，避免安装时金属外壳与线路接触，引发短路；
• 抗 EMI 工艺：在 PCB 上设置独立接地层（面积覆盖≥90% PCB 区域），接地电阻≤0.1Ω，快速泄放干扰信号；关键控制回路（如滤波芯片供电）周围设置接地屏蔽线，屏蔽外部电磁干扰。

3. 结构设计：适配滤波模块集成

• 分区布局：采用 “高压功率区 + 低压控制区” 分区设计，中间设置绝缘隔板（厚度≥1mm），彻底阻断高低压干扰；功率元件（如共模电感）靠近电源输入侧，控制元件（如滤波芯片）靠近输出侧，缩短信号路径；
• 散热优化：在大功率电感、电容下方设置铜皮散热区（铜厚 3oz），并预留散热片安装孔，将元件热量快速传导至外部，降低 PCB 温升；
• 防护设计：连接器接口处增加防浪涌元件（如压敏电阻）焊接位，抵御电网尖峰脉冲冲击，保护 PCB 核心回路。
