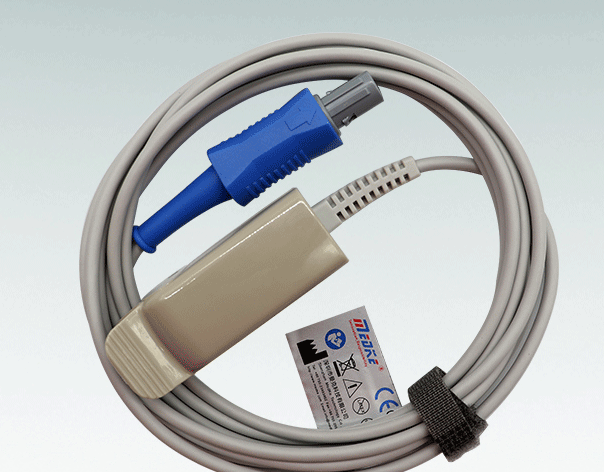

血氧饱和度监测仪探头PCB的可靠性应对频繁使用与消毒挑战

一、血氧探头 PCB 的可靠性核心设计方向

1. 抗弯曲与结构强度设计

• 基材选择：采用医用级 FPC 软板基材（如聚酰亚胺 PI），其弯曲疲劳寿命≥10000 次（弯曲角度 ±90°），远高于普通 FR4 基材（≤1000 次），可耐受长期插拔与弯折；
• 补强工艺：在传感器焊接区域、连接器接口处增加FR4 补强板（厚度 0.4mm），提升局部结构强度，避免插拔力导致 PCB 变形；补强板与 FPC 的粘结强度≥1.5N/mm，确保长期使用不脱落；
• 线路布局：将信号线路布置在 FPC 中间层，避免表层线路直接受力，同时采用 “圆弧布线” 替代直角布线，减少弯折时的应力集中，降低线路断裂风险。

2. 耐消毒工艺优化

• 表面处理：采用加厚沉金工艺（金层厚度≥2.5um），金层致密性达 99.9%，可抵御 75% 酒精、含氯消毒剂的擦拭腐蚀，消毒后接触电阻变化≤10mΩ；
• 阻焊层选择：使用医用级耐消毒阻焊油墨（如太阳 SF-100），通过 200 次酒精擦拭测试（每次擦拭压力 500g），阻焊层无脱落、无变色，确保绝缘性能稳定；
• 密封设计：PCB 边缘采用 “环氧树脂密封” 工艺，防止消毒液体渗入 PCB 内部，引发线路短路或元件腐蚀。

3. 弱光信号采集保障

• 线路设计：信号回路采用 0.08mm 细线路（铜厚 0.5oz），减少线路电阻（≤50Ω），避免微电流信号衰减；线路间距≥0.1mm，防止信号串扰；
• 接地优化：采用 “单点接地” 工艺，传感器信号地与电源地分开，通过一个公共接地点连接，避免地环路干扰弱信号；
• 元件焊接：光电二极管、信号放大芯片（如运放）采用 “低温锡膏”（熔点 183℃）焊接，搭配思泰克 SPI 锡膏检测机确保锡膏量精准（偏差≤±5%），避免虚焊导致信号中断。

二、捷配的血氧探头 PCB 可靠性解决方案

1. 抗弯曲与耐消毒材料保障

2. 工艺精度与质量管控

• 芯碁 LDI 曝光机（分辨率 5080dpi），实现 0.08mm 细线路精准成像；
• 西门子高速贴片机（贴装精度 ±30 微米），确保光电元件焊接可靠；
• 在线 AOI 检测机（EAGLE 3D），100% 排查线路短路、元件偏移等缺陷；

  批量生产的血氧探头 PCB 合格率达 99.9%，弯曲测试后线路导通率 100%。

3. 医疗场景专项测试

• 弯曲测试（±90°，10000 次），测试后信号回路电阻变化≤5mΩ；
• 消毒测试（75% 酒精擦拭 200 次 + 低温等离子消毒 50 次），PCB 外观与绝缘性能无变化；
• 信号采集测试（模拟 1μA 微电流信号，传输衰减≤0.5%）；

  所有测试数据生成医疗级报告，满足医院设备临床验证需求。
