汽车继电器 PCB 绝缘性能管控指南

一、引言

二、核心技术解析：继电器 PCB 绝缘击穿根源

1. 爬电距离与电气间隙不足：高低压回路间的爬电距离（沿绝缘表面的距离）与电气间隙（空气间隙）未按电压等级设计，400V 高压下爬距＜2.5mm、电气间隙＜2mm，导致电场强度超 500V/mm（安全阈值≤300V/mm），引发沿面放电（爬电）或空气击穿。捷配模拟测试显示，爬距 2mm 的 PCB 在 400V 下，30% 会出现爬电现象，击穿时间＜100h。
2. 基材绝缘性能缺陷：普通 FR-4 基材的体积电阻率（25℃）仅 10¹²Ω?cm（AEC 双标准要求≥10¹?Ω?cm），介损因数（1MHz）＞0.02（要求≤0.015），在高温高湿环境（85℃/85% RH）下，绝缘性能衰减超 60%，易出现离子迁移导致的绝缘击穿。
3. 工艺污染与缺陷：PCB 生产过程中，蚀刻液残留（Cl?浓度＞10ppm）、阻焊层气泡（率＞3%）、过孔毛刺（长度＞50μm）会破坏绝缘完整性，形成 “导电通道”，漏电流增大。某车企检测显示，工艺污染导致的绝缘不良占比达 35%，过孔毛刺导致的击穿占比达 20%。

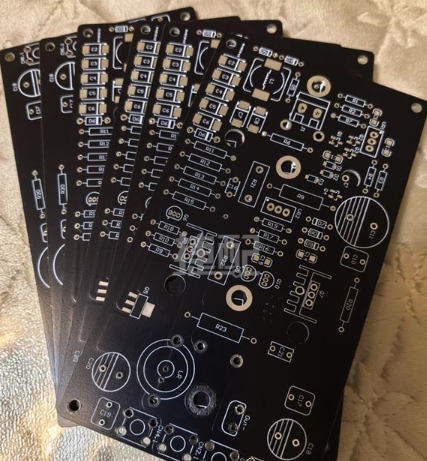

三、实操方案：捷配汽车继电器 PCB 绝缘管控步骤

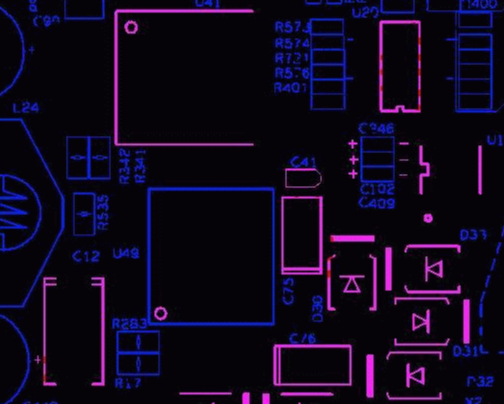

3.1 绝缘设计：满足双标准要求

• 操作要点：① 爬电距离与电气间隙：根据电压等级设计（参考 AEC-Q104 Table 7.3）：12V 回路→爬距≥0.5mm、电气间隙≥0.3mm；400V 回路→爬距≥2.5mm、电气间隙≥2mm；800V 回路→爬距≥5mm、电气间隙≥4mm；高低压回路间设置 “绝缘隔离带”（宽度≥1mm，无铜皮），进一步增强绝缘；② 过孔设计：高压回路过孔间距≥3mm，过孔边缘与线路距离≥1mm，避免毛刺导致的电场集中；③ 阻焊层覆盖：高低压回路间的绝缘隔离带需全覆盖阻焊层（厚度 20~25μm），采用 “无铅高绝缘阻焊油墨”（太阳油墨 PSR-5000 系列），增强沿面绝缘。
• 数据标准：爬电距离与电气间隙合格率≥99.5%，绝缘隔离带阻焊层覆盖率 100%，通过 ANSYS Maxwell 电场仿真验证，高低压回路间电场强度≤250V/mm。
• 工具 / 材料：捷配绝缘设计规范库（内置 AEC 双标准电压 - 爬距关联表）、ANSYS Maxwell 电场仿真软件，可提供仿真报告（含电场强度云图、绝缘安全裕度分析）。

3.2 基材选型：保障绝缘基础

• 操作要点：优先选用生益 S1170（体积电阻率 10¹?Ω?cm，介损因数 0.012@1MHz）或罗杰斯 RO4401（体积电阻率 10¹?Ω?cm，介损因数 0.004@1MHz），前者适用于中高压场景（400V），后者适用于高压场景（800V）。基材需提供 AEC-Q200/AEC-Q104 双认证报告，确保 85℃/85% RH 环境下，1000h 后体积电阻率衰减≤20%，击穿电压衰减≤15%。
• 数据标准：基材体积电阻率（25℃）≥10¹?Ω?cm，介损因数（1MHz）≤0.015，击穿电压（1mm 厚度）≥30kV/mm（测试方法参考 IPC-TM-650 2.5.6），每批次基材抽样 10 片进行绝缘性能测试。
• 工具 / 材料：捷配双合规基材库、体积电阻率测试仪、击穿电压测试系统，可根据客户电压等级，推荐最优基材方案。

3.3 工艺与测试闭环：消除绝缘风险

• 操作要点：① 工艺污染控制：蚀刻后采用 “三级清洗工艺”（去离子水→碱性清洗剂→去离子水），确保 Cl?残留≤5ppm；阻焊丝印后采用 “真空脱泡”（真空度 - 0.09MPa，时间 30min），避免气泡产生；过孔采用 “激光去毛刺”（精度 ±5μm），毛刺长度≤20μm；② 绝缘测试：每批次 PCB 进行 “三阶段测试”：a. 常温绝缘测试（500V DC，漏电流≤50μA）；b. 高温高湿测试（85℃/85% RH，1000h 后测试漏电流≤100μA）；c. 击穿电压测试（2500V AC，1min 不击穿），任一阶段不合格则全批次返工；③ 质量追溯：建立每片 PCB 的绝缘测试档案，记录测试数据、操作人员、设备编号，支持客户全生命周期追溯。
• 数据标准：工艺污染指标合格率≥99.8%，三阶段绝缘测试合格率≥99.5%，漏电流≤30μA（常温）、≤80μA（高温高湿），击穿电压≥3750V AC（提升 50%）。
• 工具 / 材料：捷配全自动清洗线、真空脱泡机、激光去毛刺设备、绝缘综合测试系统（含耐压仪、漏电流测试仪），测试数据实时上传至云端，客户可随时查询。

四、案例验证：某车企高低压混合继电器 PCB 绝缘优化

4.1 初始状态

4.2 整改措施

4.3 效果数据

五、总结建议
