一、引言

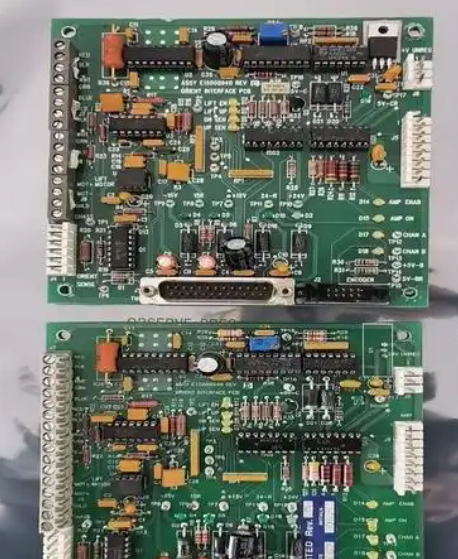

工控设备（如 PLC、变频器、传感器模块）多工作于强电磁环境（如工厂车间的电机辐射、电网谐波），PCB 布线若不符合 EMC 标准，易出现信号紊乱（如模拟量采集误差超 5%）、设备死机等问题。据 IEC 61000-6-2 标准统计，未做 EMC 优化的工控 PCB，电磁辐射超标率达 65%，传导干扰超差率达 48%，直接影响生产线稳定性。传统布线设计常忽略 “接地拓扑、滤波布局、线缆隔离” 等关键要素，导致 EMC 整改反复，研发周期延长 3 个月以上。本文基于捷配 2000 + 工控 PCB EMC 设计案例，结合 IEC 61000-6-2 Class A 标准要求，提供从布线拓扑到滤波选型的全流程合规方案，助力企业一次通过 EMC 测试，电磁干扰强度降低 90%。
二、核心技术解析：工控 PCB EMC 干扰根源
工控 PCB 电磁干扰的核心症结在于 “布线设计与电磁耦合路径不匹配”，具体可拆解为三个维度：
- 接地系统混乱：多数工控 PCB 采用 “单点接地 + 多点接地混合拓扑”，如模拟地与数字地直接相连（未通过磁珠隔离）、功率地就近接地（距离主接地点超 50mm），导致地环路电流超 100mA，引发共模干扰。根据 IEC 61000-6-2 Clause 5.3 标准，工控设备接地阻抗需≤0.1Ω，模拟地与数字地之间的电位差需≤100mV。捷配实验室数据显示，接地缺陷导致的 EMC 超差占比达 45%。
- 滤波布局不当：EMC 滤波电容（如 X 电容、Y 电容）与干扰源距离超 10mm，滤波路径过长（＞20mm），导致滤波效率下降 60%；此外，未在电源入口处布置共模电感，传导干扰（150kHz~30MHz）无法有效抑制，超差率达 38%。IEC 61000-6-2 要求工控设备传导干扰限值为≤74dBμV（150kHz~500kHz），传统布线常超出 15~20dBμV。
- 线缆与布线耦合：工控 PCB 上的强电线路（如 220V 输入线）与弱电线路（如 4~20mA 模拟信号线）间距＜3mm，未做屏蔽隔离，导致差模耦合干扰超 50mV；此外，高速信号（如以太网 100Mbps）布线未做阻抗匹配，辐射干扰（30MHz~1GHz）超 IEC 标准限值 8~12dBμV/m。
三、实操方案：捷配工控 PCB EMC 布线合规步骤
3.1 接地系统优化设计
- 操作要点：① 采用 “分区接地拓扑”：将 PCB 划分为数字区（MCU、逻辑电路）、模拟区（传感器、放大器）、功率区（MOS 管、变压器），各区域单独接地，通过 0Ω 电阻或磁珠（型号：顺络 BLM18PG102SN1L，阻抗 1kΩ@100MHz）连接至主接地点（面积≥20×20mm 覆铜）；② 主接地点布置：位于 PCB 几何中心，接地过孔直径≥0.8mm，数量≥4 个，确保接地阻抗≤0.1Ω（测试方法参考 IEC 61000-4-22）；③ 功率地处理：功率器件（如 IGBT）接地采用 “短路径设计”，接地线宽≥2mm（铜厚 1oz），距离主接地点≤30mm，避免地环路形成。
- 数据标准：模拟地与数字地电位差≤80mV，接地阻抗≤0.08Ω，各区域接地电阻偏差≤10%。
- 工具 / 材料：捷配接地阻抗测试系统（精度 ±0.01Ω）、EMC 仿真软件（ANSYS SIwave），可提前模拟接地拓扑的干扰抑制效果。
3.2 滤波布局与选型
- 操作要点：① 电源入口滤波：在 AC 220V 输入处串联共模电感（型号：TDK ACM2012-900-2P，阻抗 900Ω@100MHz），并联 X 电容（型号：KEMET X7R 0.1μF/275V）与 Y 电容（型号：TDK Y5V 1000pF/500V），滤波器件与电源接口距离≤8mm，布线长度≤15mm；② 直流电源滤波：DC 24V 电源轨上每隔 50mm 布置陶瓷电容（型号：Murata GRM32ER71H106KA88L，10μF/50V）与钽电容（型号：AVX TAJD106K050RNJ，10μF/50V），形成 “高频 + 低频” 复合滤波网络；③ 信号滤波：4~20mA 模拟信号线串联 RC 滤波电路（R=1kΩ，C=10nF），滤波电路靠近传感器接口，距离≤10mm。
- 数据标准：传导干扰（150kHz~30MHz）≤68dBμV，辐射干扰（30MHz~1GHz）≤45dBμV/m，均满足 IEC 61000-6-2 Class A 标准。
- 工具 / 材料：捷配 EMC 传导 / 辐射测试设备（符合 CISPR 22 标准）、滤波器件选型库（内置 TDK、Murata 等品牌参数），可提供滤波效果预仿真。

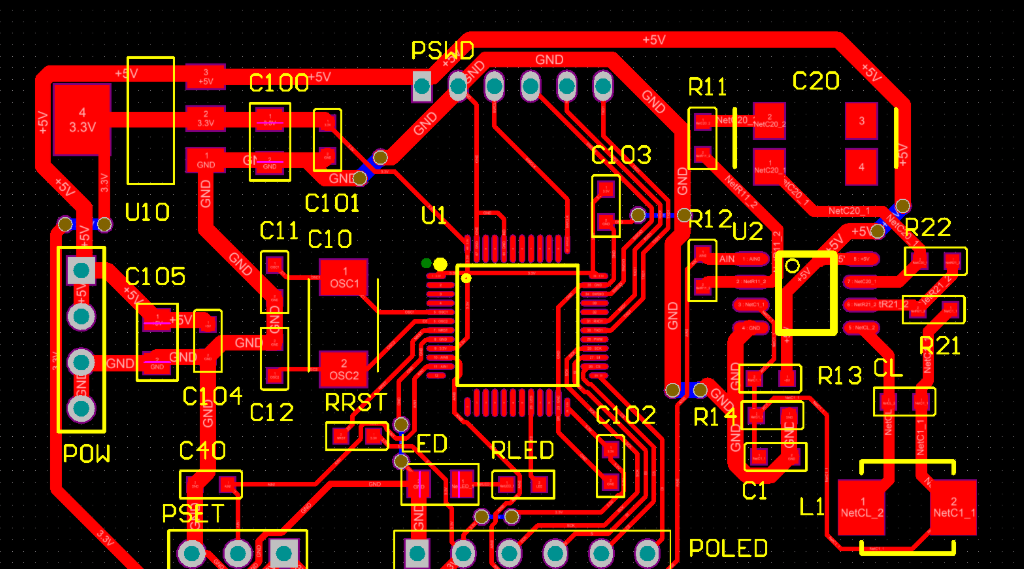

3.3 线缆隔离与布线拓扑
- 操作要点：① 强弱电隔离：强电线路（如 220V、DC 24V 功率线）与弱电线路（如 4~20mA、RS485 信号线）间距≥5mm，若空间受限，采用铜箔屏蔽层（厚度 35μm）隔离，屏蔽层单端接地（接主接地点）；② 高速信号布线：以太网 100Mbps 差分线采用 “阻抗控制布线”（差分阻抗 100Ω±10%），线长差≤5mm，远离功率器件（距离≥10mm）；③ 布线方向：模拟信号线与数字信号线垂直交叉（避免平行布线），减少电容耦合，平行布线长度≤10mm 时，间距需≥3 倍线宽。
- 数据标准：强弱电线路间耦合干扰≤10mV，高速信号串扰≤-40dB（参考 IPC-2221 标准），布线拓扑满足 EMC 预测试要求。
- 工具 / 材料：捷配 PCB 布线设计工具（内置 EMC 规则库）、阻抗测试仪（Agilent N5230A），确保布线参数合规。
四、案例验证：某 PLC 设备 PCB EMC 布线优化
4.1 初始状态
某厂商 PLC 设备 PCB（搭载 STM32F407 芯片、4~20mA 模拟量输入模块、DC 24V 功率输出模块），传统布线采用 “单点接地”，滤波电容距离电源接口 25mm，强弱电线路间距 2mm，EMC 测试中传导干扰（500kHz）达 92dBμV（超 IEC 标准 18dBμV），辐射干扰（100MHz）达 62dBμV/m（超标准 17dBμV/m），模拟量采集误差达 8%，无法通过出厂测试。
4.2 整改措施
采用捷配 EMC 布线方案：① 接地优化：划分数字 / 模拟 / 功率区，通过磁珠隔离接地，主接地点布置 6 个 0.8mm 过孔；② 滤波调整：电源入口共模电感与电容距离缩短至 6mm，DC 24V 轨每 40mm 布置滤波电容；③ 布线隔离：强弱电间距增至 6mm，模拟信号线与数字线垂直交叉，以太网差分线阻抗控制在 100Ω；④ 捷配提供 EMC 预测试服务，提前排查干扰点。
4.3 效果数据
优化后，该 PLC PCB 一次通过 IEC 61000-6-2 Class A 测试，传导干扰（500kHz）降至 65dBμV（达标），辐射干扰（100MHz）降至 42dBμV/m（达标）；模拟量采集误差从 8% 降至 1.2%，设备连续运行 3000h 无死机；研发周期从 6 个月缩短至 4 个月（避免 EMC 反复整改），整改成本降低 12 万元，客户量产良率提升至 99.2%。
五、总结建议
工控 PCB EMC 布线合规的关键在于 “接地分区 + 滤波就近 + 隔离充分”，捷配通过 EMC 规则库、仿真测试服务、合规器件选型，可实现一次达标。后续建议关注工业 4.0 设备（如工业机器人控制器）的 EMC 布线，此类设备需同时满足 IEC 61000-6-2 与 ISO 11452-2（辐射抗扰度）标准，捷配已推出 “EMC + 抗扰度” 一体化布线方案，支持 1GHz 以内的干扰抑制。此外，捷配提供工控 PCB EMC 专项审核服务（24 小时响应），可提前规避布线缺陷，缩短产品认证周期。
