工控硬件工程师必看：机床工控 PCB 布线，过孔加固与连接器优化方案

一、引言

二、核心技术解析：工控 PCB 振动冲击布线失效根源

1. 过孔连接强度不足：传统信号过孔（直径 0.4mm，孔壁镀铜 20μm）仅依赖孔壁与铜箔的焊接连接，振动冲击下（加速度 10g），过孔与铜箔的结合处易产生应力集中，100 万次振动后过孔断裂率超 30%。根据 IEC 60068-2-6 标准，工控 PCB 过孔需承受 10~500Hz、10g 加速度的振动测试，测试后导通电阻变化率≤10%。捷配实验室数据显示，过孔设计缺陷导致的失效占比达 45%。
2. 连接器布线拓扑缺陷：连接器（如端子台、板对板连接器）引脚布线采用 “直线型”，无应力释放设计，振动时引脚与 PCB 的焊点承受剪切力（超 5N），超过焊点耐受极限（≤3N），导致引脚脱落率超 25%；此外，连接器附近布线过密（间距＜0.5mm），振动时线缆与 PCB 摩擦，加速铜箔磨损（厚度减少 10μm）。
3. 铜箔附着与强化不足：功率铜箔（如电机驱动线，宽度 3mm）与基材的剥离强度不足 2N/mm（IEC 60068 要求≥2.5N/mm），振动冲击下铜箔易起翘（面积超 10mm²）；铜箔转角为直角（90°），应力集中系数达 3.0，远超圆弧转角（1.2），10 万次振动后直角处铜箔开裂率超 40%。

三、实操方案：捷配工控 PCB 振动冲击布线稳定性步骤

4.1 过孔加固：提升连接强度

• 操作要点：① 过孔结构设计：采用 “盘状过孔 + 铜填充” 结构，焊盘直径为孔径的 3 倍（如孔径 0.6mm，焊盘直径 1.8mm），铜填充率≥95%（增强机械强度）；过孔周围布置 “加固铜箔”（宽度 0.8mm，呈方形环绕过孔，与焊盘间距 0.2mm），分散振动应力；② 过孔间距与数量：功率过孔（直径 1.0mm）间距≥10mm，避免振动时应力叠加；同一网络的过孔数量≥2 个（如电源过孔），形成冗余连接，降低单点失效风险；③ 过孔测试：每批次抽样 50 个过孔，进行 “拉拔测试”（拉力 5N，持续 10s），过孔脱落率≤0.5%（参考 IEC 60068-2-27 标准）。
• 数据标准：过孔导通电阻≤30mΩ，100 万次振动（10~500Hz，10g）后电阻变化率≤8%，过孔断裂率≤0.3%。
• 工具 / 材料：捷配过孔拉拔测试机（精度 ±0.1N）、铜填充过孔工艺设备，确保过孔加固效果。

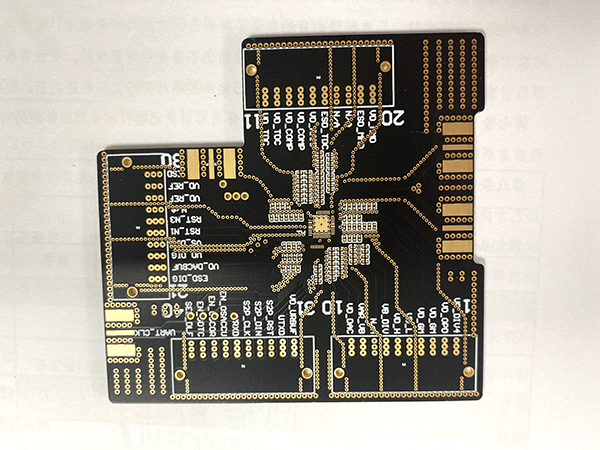

4.2 连接器布线优化：释放应力

• 操作要点：① 布线拓扑：连接器引脚布线采用 “蛇形走线”（弯曲半径≥1mm，弯曲角度 120°），长度比直线布线增加 15%，用于吸收振动位移（可补偿 0.5mm 的振动偏移）；蛇形走线与连接器引脚间距≥2mm，避免应力传递至焊点；② 焊点强化：连接器引脚焊点采用 “拖焊工艺”，焊点长度≥2mm（标准要求≥1.5mm），焊盘面积≥引脚截面积的 2 倍；焊点周围布置 “接地焊盘”（数量≥2 个），增强焊点周围 PCB 刚性；③ 线缆固定：连接器引出线缆采用 “PCB 固定柱”（间距 20mm）固定，避免线缆振动带动 PCB 布线，固定柱与连接器距离≤15mm。
• 数据标准：连接器引脚脱落率≤0.2%（20g 冲击测试后），蛇形走线振动位移补偿量≥0.4mm，焊点剪切强度≥4N（测试方法参考 IPC-TM-650 2.4.13）。
• 工具 / 材料：捷配连接器布线设计模板、焊点剪切测试机，确保布线与焊点抗振能力。

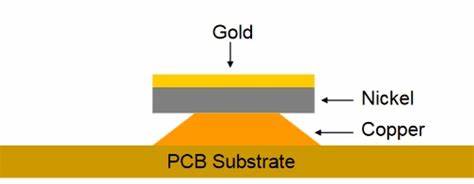

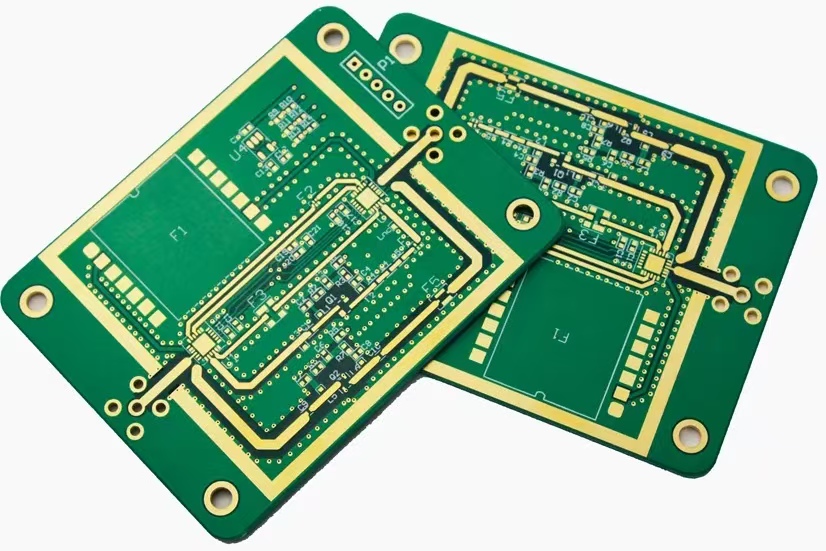

4.3 铜箔强化：提升附着与抗应力

• 操作要点：① 铜箔附着优化：采用 “粗化铜箔”（表面粗糙度 Ra 2.0μm，普通铜箔 Ra 1.0μm），铜箔与基材的剥离强度提升至 3.0N/mm（超 IEC 标准 20%）；铜箔边缘采用 “斜边处理”（角度 45°），减少振动时的应力集中；② 铜箔布局：功率铜箔采用 “网格 + 实心混合设计”（电流密集区实心，边缘区网格），增强抗振性的同时减轻 PCB 重量；铜箔转角为圆弧（半径≥2mm），应力集中系数降至 1.1；③ 铜箔加固：在铜箔长度超 50mm 的区域，每隔 20mm 布置 “加固过孔”（直径 0.6mm，连接内层铜箔），形成 “铜箔 - 过孔” 立体加固网络，防止铜箔起翘。
• 数据标准：铜箔剥离强度≥2.8N/mm，10 万次振动后铜箔起翘率≤0.1%，圆弧转角开裂率≤0.05%。
• 工具 / 材料：捷配铜箔剥离强度测试仪、PCB 应力仿真软件（ANSYS Mechanical），可预评估铜箔抗振能力。

四、案例验证：某数控机床工控 PCB 振动优化

4.1 初始状态

4.2 整改措施

4.3 效果数据
