穿戴硬件工程师必看：手环 FPC 设计，基材选型与线路优化方案

一、引言

二、核心技术解析：穿戴 FPC 弯折断裂根源

1. 基材耐折性不足：多数厂商选用普通 PI 膜（如厚度 25μm 的国产 PI），其断裂伸长率仅 200%，弯折 1 万次后耐折强度衰减超 50%。根据 IPC-2223 Clause 6.4 标准，穿戴 FPC 基材需满足 “弯折半径 3mm、角度 180°、5 万次循环后无开裂”，且低温（-10℃）弯折后基材无脆化。捷配实验室测试显示，基材耐折性不足导致的断裂占比达 60%。
2. 线路应力集中：穿戴 FPC 弯折区域（如手环表带连接处）常采用直角走线（角度 90°）、线宽突变（0.2mm→0.1mm 无过渡），弯折时应力集中系数达 1.8，远超安全阈值 1.2，线路铜箔易出现微裂纹，5000 次弯折后裂纹扩展至线路断裂。某手环厂商数据显示，此类设计缺陷导致的不良率占比 35%。
3. 覆盖膜粘结缺陷：覆盖膜（保护线路的 PI 层）与基材的粘结剂（如普通环氧树脂）耐折性差，弯折时易出现分层（率超 8%），线路暴露后被汗液腐蚀，加速断裂。IPC-2223 要求覆盖膜粘结强度≥0.8N/mm，弯折 5 万次后分层率≤1%，传统工艺难以满足。

三、实操方案：捷配穿戴 FPC 弯折优化步骤

3.1 基材选型：锁定高耐折材料

• 操作要点：优先选用杜邦 Kapton 100HN（PI 膜，厚度 25μm，断裂伸长率 300%）或住友化学 APICAL NPI（厚度 38μm，-20~150℃耐温范围），粘结剂选用丙烯酸类（耐折性优于环氧树脂，5 万次弯折后粘结强度衰减≤10%）。基材需提供 IPC-2223 合规报告，确保低温弯折无脆化。
• 数据标准：基材弯折寿命（半径 3mm，180°）≥5 万次，低温（-10℃）弯折 1 万次后断裂伸长率衰减≤20%，粘结剂粘结强度≥1.0N/mm（测试方法参考 IPC-TM-650 2.4.9）。
• 工具 / 材料：捷配基材耐折测试系统（可模拟 - 10~45℃环境，弯折速度 0~60 次 /min），每批次抽样 20 片基材检测，数据实时上传客户质量库。

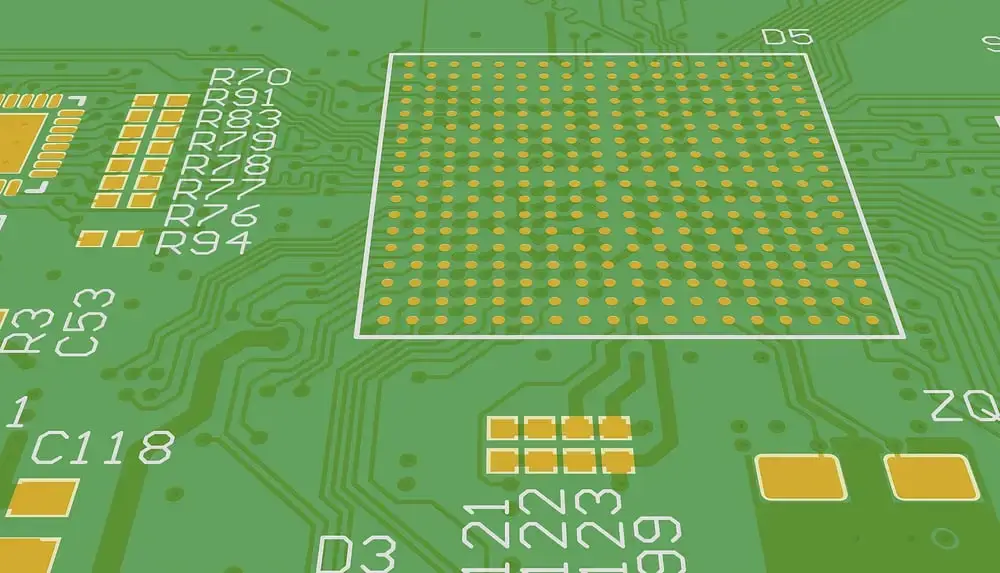

3.2 线路设计优化：规避应力集中

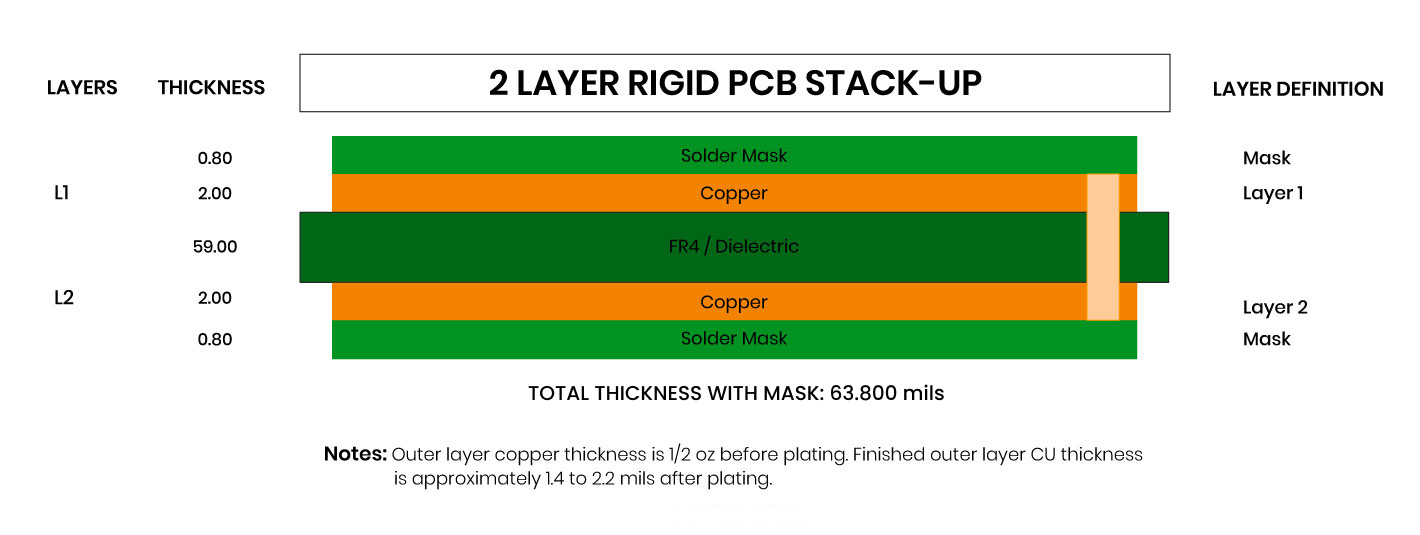

• 操作要点：① 弯折区域走线：采用 “圆弧过渡”（角度≥135°，半径≥0.3mm），线宽突变处设置渐变段（长度≥0.5mm，如 0.2mm→0.1mm 渐变）；② 铜箔厚度控制：选用 1/2oz 铜箔（厚度 17.5μm），比 1oz 铜箔柔韧性提升 40%，减少弯折时的应力累积；③ 过孔布置：弯折区域过孔间距≥0.5mm，采用盲孔（避免贯穿基材），降低应力集中点。
• 数据标准：线路应力集中系数≤1.2（ANSYS APDL 仿真结果），5 万次弯折后线路电阻变化率≤5%，过孔无变形、断裂。

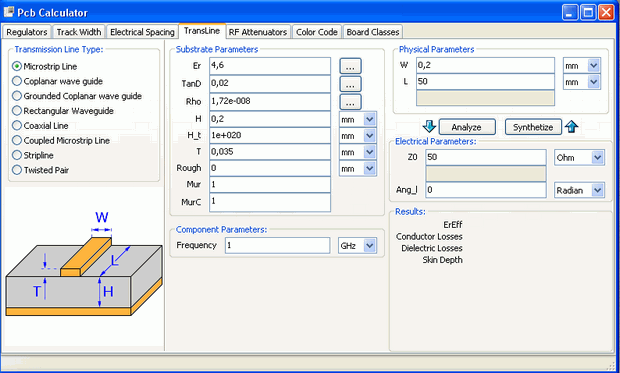

• 工具 / 材料：捷配 FPC 设计审核工具（内置穿戴设备专属规则库），可自动识别直角走线、线宽突变等缺陷，提供优化建议。

3.3 量产工艺管控：保障弯折稳定性

• 操作要点：① 覆盖膜压合：采用 “分步热压工艺”，先 120℃预压 30s，再 180℃高压（25kg/cm²）压合 60s，避免气泡残留（气泡率≤0.5%）；② 蚀刻工艺：采用 “半蚀刻技术”（铜箔保留 70% 厚度），增强线路柔韧性，蚀刻因子≥3.5:1（参考 IPC-6012 Class 3）；③ 弯折测试：每批次抽样 50 片 FPC，进行 5 万次弯折测试，超差产品 100% 返工。
• 数据标准：量产 FPC 弯折合格率≥99%，覆盖膜分层率≤0.8%，蚀刻线宽公差 ±0.01mm，满足穿戴设备微型化需求。
• 工具 / 材料：捷配全自动热压设备（精度 ±1℃）、FPC 弯折测试机（德国 Zwick），每批次提供测试报告（含弯折次数 - 电阻变化曲线）。

四、案例验证：某智能手环 FPC 弯折优化

4.1 初始状态

4.2 整改措施

4.3 效果数据
