在快节奏的高速通信系统世界中，保持信号完整性是工程师面临的一项重大挑战。随着数据速率攀升至千兆位范围，即使是很小的中断也可能导致错误、延迟或系统故障。解决这个问题的一个有效解决方案在于使用埋入式电阻器——这是一种鲜为人知但非常有效的技术，可以提高高速 PCB 设计中的信号完整性。通过在印刷电路板 （PCB） 的内层中嵌入电阻器，设计人员可以减少寄生效应，最大限度地减少信号反射，并优化要求苛刻的应用的性能。

什么是埋地电阻器，为什么它们很重要？

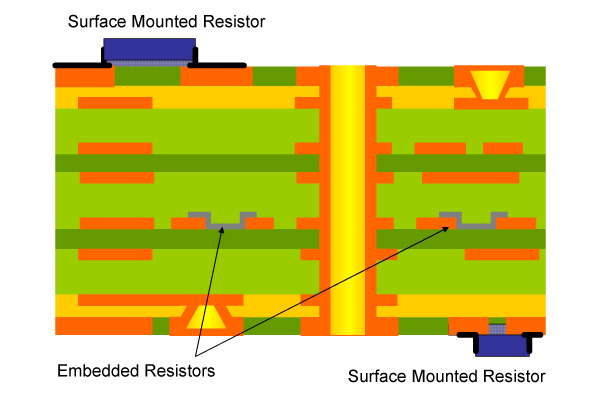

埋入式电阻器是嵌入多层 PCB 内层的电阻元件，而不是放置在表面上。这些电阻器通常在 PCB 制造过程中使用专用材料或薄膜技术形成。与表面贴装电阻器不同，埋入式电阻器直接集成到电路板结构中，为高速通信系统中的信号完整性提供了独特的优势。

信号完整性是指电信号在电路中传播时的质量。在信号以 1 GHz 或更高频率切换的高速设计中，保持这种质量至关重要。信号反射、串扰和电磁干扰 （EMI） 等问题可能会降低性能。埋地电阻器通过提供精确的阻抗匹配和减少不必要的寄生效应，在应对这些挑战方面发挥着至关重要的作用。

信号完整性在高速 PCB 设计中的作用

在深入研究埋入式电阻器之前，让我们先了解为什么信号完整性在高速 PCB 设计中如此重要。随着信号频率的增加，信号的波长变短，使它们对电路板的物理布局更加敏感。例如，以 5 GHz 传输的信号在典型 PCB 材料中的波长约为 60 毫米。在这种规模下，即使是走线长度或阻抗的微小缺陷也会导致明显的信号失真。

常见的信号完整性问题包括：

• 思考：由阻抗不匹配引起，导致信号回波干扰原始波形。

• 串音：相邻走线之间不必要的耦合，导致噪声和数据错误。

• EMI：电磁干扰会破坏信号并影响附近的组件。

• 信号丢失：由于电阻、介电损耗或寄生效应而导致的衰减。

在高速通信系统中，这些问题可能导致位错误、数据吞吐量降低，甚至整个系统故障。实现信号完整性的提高需要仔细的设计技术，而埋入式电阻器提供了一种独特的方法来从源头上解决这些问题。

埋入式电阻如何增强信号完整性

埋入式电阻器为高速 PCB 设计中的信号完整性改进提供了多项关键优势。让我们分解一下它们的工作原理以及它们为何有效：

1. 精确阻抗匹配

阻抗匹配对于最大限度地减少高速信号中的反射至关重要。PCB 中的典型传输线可能需要 50 欧姆的特性阻抗才能匹配驱动器和接收器。埋入式电阻器可以直接放置在信号路径中，也可以作为端接电阻器放置在电路板内层内，确保近乎完美的匹配。这可以减少反射并保持信号质量，即使在超过 10 GHz 的频率下也是如此。

2. 使用埋地电阻器减少寄生效应

寄生效应，例如杂散电容和电感，是高速设计中的主要问题。表面贴装电阻器虽然有效，但由于其引线和安装焊盘，通常会引入寄生电感。例如，表面电阻器可能会增加 1-2 nH 的电感，这会使高频信号失真。另一方面，埋入式电阻器的寄生效应最小，因为它们集成到电路板的介电材料中，从而减少了不需要的电感和电容。

3. 更短的信号路径

通过在PCB层中嵌入电阻器，设计人员可以将它们放置在更靠近信号源或终端点的位置。这缩短了信号路径，减少了干扰和丢失的机会。例如，在运行速度为 3.2 Gbps 的 DDR4 内存接口中，放置在内存控制器附近的埋地电阻器可以提供即时端接，从而改善信号时序并减少抖动。

4. 改进热管理

高速系统会产生大量热量，这会影响组件性能。与表面贴装电阻相比，埋入式电阻器受外部温度波动的影响较小。它们还受益于周围 PCB 层的热质量，有助于更有效地散热并随着时间的推移保持稳定的电阻值。

埋地电阻在高速通信系统中的应用

埋地电阻器在信号完整性不容谈判的应用中特别有价值。以下是它们闪耀的一些关键领域：

1. 电信

在数据速率可达 5 Gbps 的 20G 网络中，保持信号完整性至关重要。埋地电阻器有助于实现高频射频信号所需的精确阻抗控制，确保基站和移动设备的损耗和干扰最小。

2. 数据中心

现代数据中心依赖于高速互连，例如 PCIe 5.0，其运行速度为 32 GT/s。埋地电阻器用于端接差分对并减少串扰，从而实现服务器和存储系统之间的可靠数据传输。

3. 汽车电子

高级驾驶辅助系统 （ADAS） 和自动驾驶汽车使用 CAN FD 和以太网等高速通信协议。埋地电阻器有助于在这些紧凑、易产生噪声的环境中管理信号完整性，确保准确的传感器数据和控制信号。

4. 消费电子产品

游戏机和高清显示器等设备需要快速、干净的信号才能实现无缝性能。埋地电阻支持 HDMI 2.1 等高速接口，通过最大限度地减少信号衰减，可以处理高达 48 Gbps 的数据速率。

使用埋入式电阻器的设计注意事项

虽然埋入式电阻器为信号完整性提供了显着的优势，但将它们纳入 PCB 设计需要仔细规划。以下是一些确保成功的实用技巧：

1. 材料选择

用于埋入式电阻器的电阻材料必须与PCB的介电层兼容。常见材料包括薄膜镍铬 （NiCr） 或氮化钽 （TaN），它们在高频下提供稳定的电阻值（例如，公差高达 ±5%）。

2. 层叠设计

将埋入的电阻器放置在靠近它们要端接或匹配的信号走线的内部层中。这最大限度地减少了过孔和走线长度，减少了潜在的噪声源。例如，在 12 层 PCB 中，将埋入电阻器放置在第 4 层靠近第 3 层高速信号的位置可以优化性能。

3. 模拟和测试

使用仿真工具对埋入式电阻器对信号完整性的影响进行建模。工具可以在制造前预测阻抗、反射和串扰，从而节省时间和成本。制造后测试，例如时域反射计 （TDR），可以验证埋入电阻器是否达到所需的 50 欧姆阻抗匹配。

4. 制造约束

由于涉及专门的工艺，并非所有 PCB 制造商都可以生产带有埋地电阻器的电路板。确保您的制造合作伙伴支持该技术，并且能够满足电阻值所需的公差，对于端接应用，通常在 10 至 100 欧姆范围内。

埋地电阻器的挑战和局限性

尽管有其优点，但埋入式电阻器也带来了一些设计人员必须考虑的挑战：

• 成本：埋入式电阻器的制造工艺比标准表面贴装技术更复杂、更昂贵。这可能会影响项目预算，尤其是小批量生产。

• 设计灵活性：一旦嵌入埋入埋地电阻器，如果不重新设计和重新制造整个电路板，就无法修改或更换它们。

• 有限可用性：并非所有 PCB 材料或制造商都支持埋入式电阻器技术，这可能会限制设计选择。

然而，对于信号完整性至关重要的高速通信系统，性能提升往往超过这些缺点。

下一代设计中的埋入式电阻器

随着数据速率的不断提高（想想 100 Gbps 以太网或更高），对高级信号完整性解决方案的需求将会增长。埋入式电阻器可能会成为 PCB 设计中不可或缺的一部分，特别是随着多层板成为紧凑型高性能设备的标准配置。增材制造和先进薄膜材料等新兴技术也可以降低实施埋地电阻器的成本和复杂性，使其可用于更广泛的应用。

此外，埋入式电阻器与其他嵌入式组件（如电容器和电感器）的集成可能会导致 PCB 内完全集成的无源网络。这将进一步最大限度地减少寄生效应，并为高速设计中的信号完整性改进开辟新的可能性。

使用埋地电阻器解锁信号完整性

在高速通信系统领域，信号完整性是可靠性能的基础。埋入式电阻器为希望应对高速 PCB 设计挑战的工程师提供了强大的工具。通过提供精确的阻抗匹配、减少寄生效应并实现更短的信号路径，这些嵌入式组件有助于确保即使在数千兆位速度下也能获得干净、准确的信号。

无论您是在研究尖端电信设备还是下一代消费类产品，利用埋入式电阻器都可以为您的设计带来竞争优势。虽然它们需要仔细的规划和专门的制造，但提高信号完整性的好处是不可否认的。随着技术的进步，埋地电阻器将继续在塑造高速电子产品的未来方面发挥关键作用。
