域控制器 PCB 高速信号完整性实战
来源：捷配
时间: 2025/11/03 09:06:25
阅读: 37
随着汽车电子架构向 “中央计算 + 域控制” 升级，域控制器需集成 MCU、FPGA、AI 芯片等多模块，高速互联接口（PCIe 4.0、Ethernet 10Gbps）成为核心 —— 行业数据显示，60% 的域控制器通信故障源于 PCB 信号完整性问题，某车企曾因 PCIe 4.0 信号串扰超标，导致自动驾驶功能延迟超 100ms，无法通过车规认证。域控制器 PCB 需符合AEC-Q200-003（车规 PCB 信号完整性标准） ，串扰电压需≤50mV。捷配深耕车规域控 PCB 领域 5 年，累计交付 30 万 + 片高速域控 PCB，全部通过 10Gbps 信号传输测试，本文拆解 PCIe 4.0 信号完整性核心原理、优化方案及量产验证，助力解决高速互联干扰问题。?
2. 核心技术解析?
域控制器 PCB 高速信号完整性的核心矛盾是 “多通道高密度互联”——PCIe 4.0 信号速率达 16Gbps，信号上升沿仅 90ps，微小的阻抗不连续或串扰都会导致误码，需遵循IPC-2221 车规附录与ISO 26262 ASIL-B 级要求，聚焦三大技术要点：?
一是阻抗控制，PCIe 4.0 差分信号阻抗需严格控制在 85Ω±10%，阻抗不连续（如线宽突变、过孔）会导致信号反射系数超 - 15dB，捷配测试显示，阻抗偏差 10% 时，误码率上升 30 倍；二是串扰抑制，采用 “3W 原则”（线间距≥3 倍线宽），差分对间距≥0.5mm，平行布线长度≤10mm，否则串扰电压会超 80mV，不符合AEC-Q200-003 条款；三是拓扑设计，多芯片互联采用 “Fly-by 拓扑”，减少 Stub 长度（≤5mm），Stub 过长会导致信号抖动超 20ps，按PCI-SIG PCIe 4.0 规范要求。?
主流车规高速基材中，罗杰斯 RO4350B（介电常数 4.4±0.05，损耗因子 0.0037@10GHz）因信号传输损耗低，成为域控 PCB 首选；差分线铜厚选用 2oz，确保阻抗稳定性，符合IPC-2141 高速 PCB 标准。?
3. 实操方案?
3.1 信号完整性优化四步法（操作要点 + 数据标准 + 工具 / 材料）?
- 基材选型：优先选用罗杰斯 RO4350B，基板厚度 0.4mm~0.8mm，介电常数用矢量网络分析仪（JPE-VNA-900）测试，波动≤±0.03，确保 16Gbps 信号传输损耗≤0.5dB/inch@10GHz；?

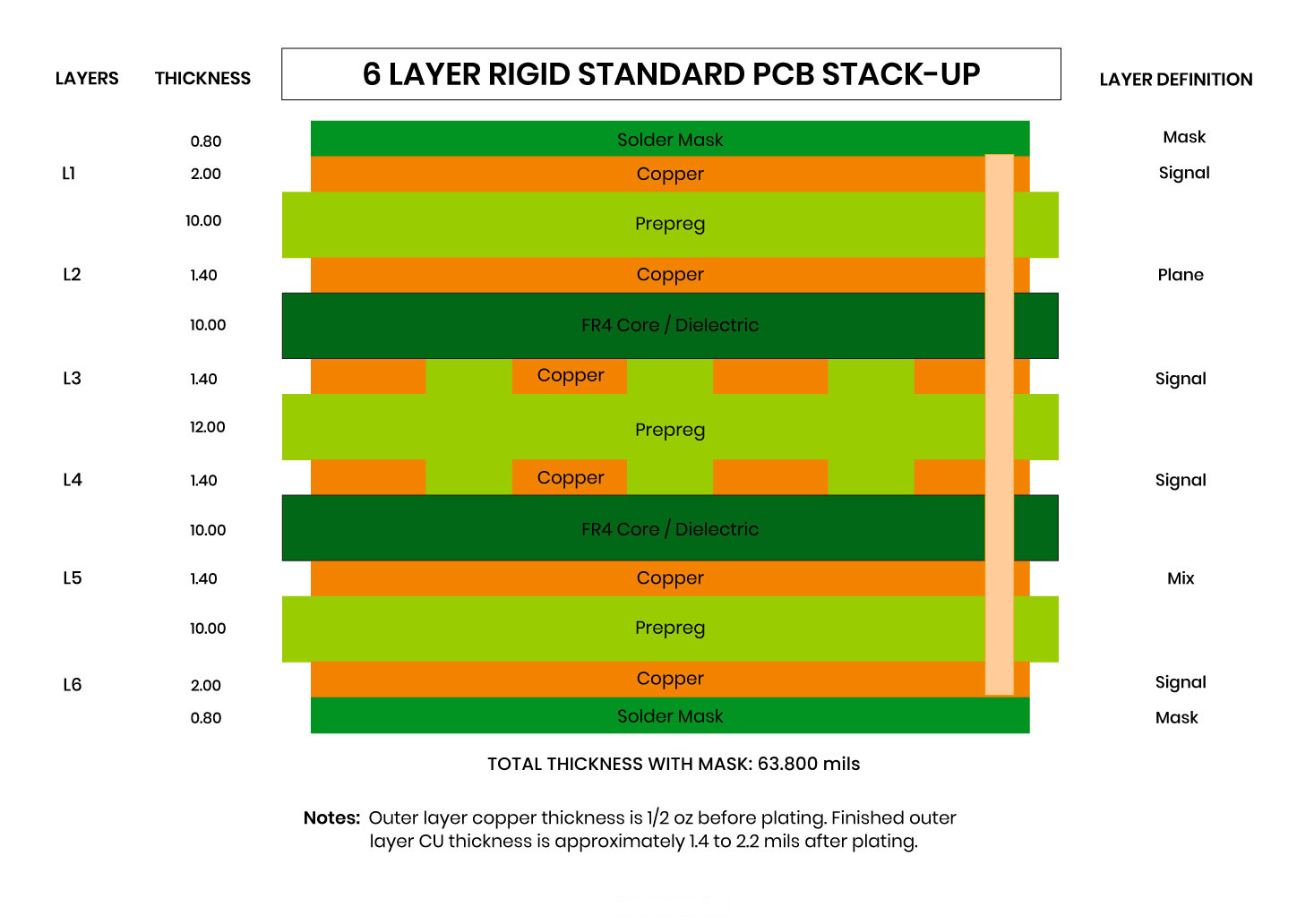

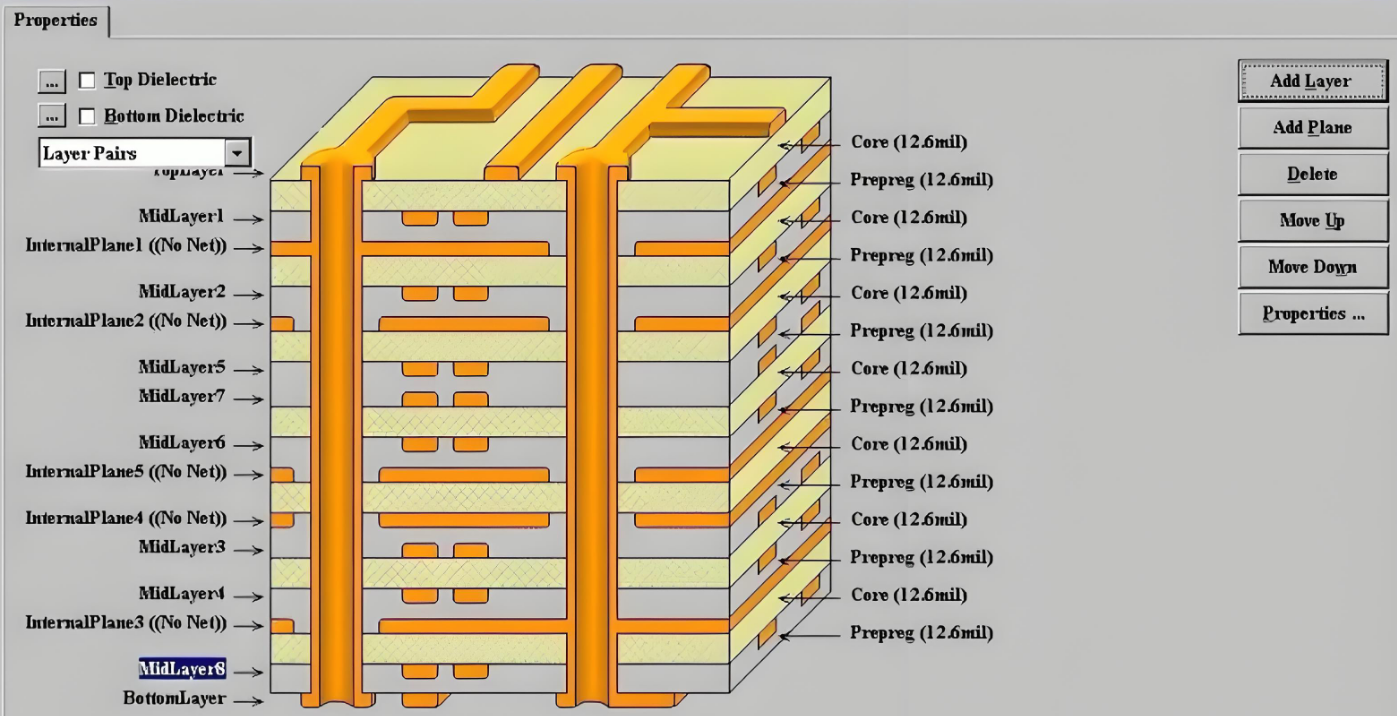

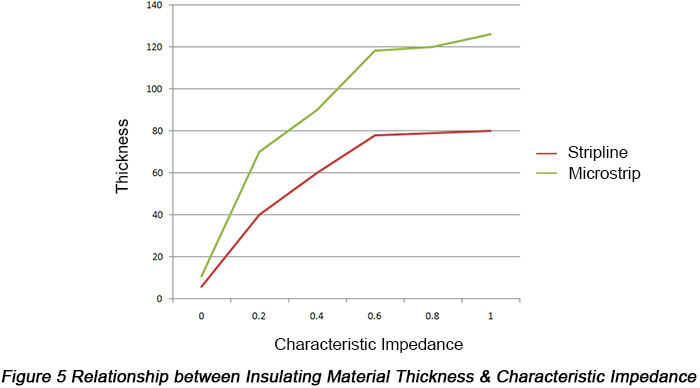

- 叠层设计：6 层域控 PCB 叠层为 “信号层 1 - 接地层 - 信号层 2 - 电源层 - 信号层 3 - 接地层”，高速信号层（PCIe 4.0）紧邻接地层，层间厚度 0.12mm±0.01mm，用捷配 HyperLynx 仿真工具（JPE-Sim 7.0）验证阻抗，偏差控制在 ±5%；?
- 布线规则：PCIe 4.0 差分对线宽 0.25mm，线距 0.25mm，采用 “差分布线 + 等长匹配”，长度差≤3mm，用捷配 PCB 布线工具（JPE-Route 6.0）自动补偿等长；非差分高速线（Ethernet）线宽 0.3mm，间距≥0.9mm（3W 原则），避免与电源线平行布线；?
- 过孔优化：高速信号过孔采用 “盲埋孔”，孔径 0.2mm，孔壁铜厚≥20μm，减少阻抗突变，过孔数量每平方厘米≤3 个，用捷配 DFM 预审系统（JPE-DFM 7.0）检查过孔干扰风险。?
3.2 量产验证与管控（操作要点 + 数据标准 + 工具 / 材料）?
- 信号测试：每批次首件送捷配高速信号实验室，按AEC-Q200-003 测试 ——PCIe 4.0 信号眼图张开度≥0.4UI，串扰电压≤45mV，误码率≤1e-12；?
- 工艺管控：蚀刻采用 “高精度化学蚀刻”，线宽精度 ±0.01mm，蚀刻因子≥5:1，按IPC-TM-650 2.3.17 标准，每批次抽检 50 片，线宽超差率≤0.5%；?
- 环境可靠性：完成信号测试后，进行高低温循环测试（-40℃~125℃，1000 次），测试后信号眼图张开度衰减≤10%，符合AEC-Q200-004 可靠性标准。?
?
域控制器 PCB 高速信号完整性优化需以 PCIe 4.0 规范与 AEC-Q200 标准为核心，从基材、叠层、布线到过孔形成全流程管控，关键在于减少阻抗不连续与串扰。捷配可提供 “高速 PCB 专属服务”：HyperLynx 信号仿真、盲埋孔工艺定制、AEC-Q200 全项测试，确保 16Gbps 信号稳定传输。
