1. 引言

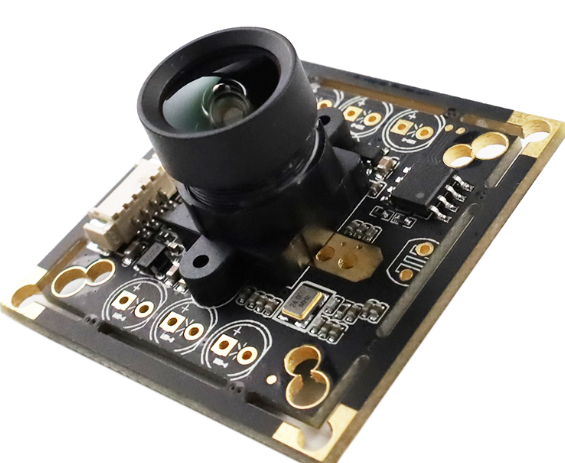

 工业相机图像传感器（如CMOS、CCD）输出的模拟信号（mV级）极易受噪声干扰，导致成像出现“雪花点”“条纹漂移”——行业数据显示，35%的工业相机画质问题源于PCB噪声，某食品检测线曾因传感器PCB噪声，导致异物检测漏检率达22%，不合格产品流入市场，损失超100万元。工业相机传感器PCB需符合**IEC 61326-3-1（工业设备电磁兼容）** （辐射骚扰≤54dBμV/m）及**IPC-2221医疗/精密版第8.3条款**（低噪声设计要求）。捷配累计交付40万+片低噪声传感器PCB，信噪比稳定在55dB以上，本文拆解噪声来源、控制方案及验证方法，助力解决成像噪声问题。

2. 核心技术解析

3. 实操方案

3.1 噪声控制五步法（操作要点 + 数据标准 + 工具 / 材料）

1. 分区布局：将 PCB 划分为 “模拟区（传感器、AVDD 电源）、数字区（MCU、DVDD 电源）、接口区（MIPI 连接器）”，分区间距≥8mm，模拟区远离数字区（≥12mm），用捷配 PCB 布局工具（JPE-Layout 5.0）自动生成分区边界，避免信号交叉干扰；
2. 电源滤波：传感器模拟电源（AVDD 3.3V）路径串联 TI TPS7A47 稳压器（输出纹波≤10mV），输入输出端并联电容组合（10μF 钽电容 + 0.1μF 陶瓷电容，村田 GRM 系列），电容靠近稳压器引脚（≤3mm），按IPC-9592 第 4.3 条款，纹波抑制比需≥70dB@1kHz；
3. 接地设计：采用 “星型接地”，模拟地（传感器 AGND）、数字地（MCU DGND）、屏蔽地（外壳 GND）在电源处单点连接，接地线宽≥3mm（2oz 铜厚），接地阻抗用毫欧表（JPE-Mohm-200）测试，需≤0.05Ω，电位差≤10mV；
4. 信号隔离：传感器 MIPI 信号（如 CSI-2）采用差分对布线，线宽 0.2mm，间距 0.2mm，阻抗控制 100Ω±10%，差分对与数字信号线间距≥5mm，且在差分对两侧铺设接地铜皮（宽度≥0.5mm），形成 “屏蔽走廊”，降低 EMI 干扰；
5. 屏蔽设计：传感器芯片（如索尼 IMX586）表面覆盖铜屏蔽罩（厚度 0.2mm，面积≥芯片面积 1.5 倍），屏蔽罩接地端与模拟地连接，屏蔽效能按IEC 61326-3-1 测试，需≥40dB@100MHz~1GHz。

3.2 噪声验证与管控（操作要点 + 数据标准 + 工具 / 材料）

1. 电源纹波测试：每批次抽检 20 片 PCB，用示波器（JPE-Osc-500，带宽 1GHz）测试 AVDD 电源纹波，需≤10mV，纹波超 20mV 时调整滤波电容参数；
2. 信噪比测试：将 PCB 组装成相机，拍摄标准灰度卡，用 ImageJ 软件分析图像信噪比（SNR），需≥55dB（普通传感器）或≥60dB（高灵敏度传感器，如背照式 CMOS）；
3. EMI 测试：按GB/T 17626.3 ，在 30MHz~1GHz 频段测试辐射骚扰，需≤54dBμV/m，超标的 PCB 追溯屏蔽设计或接地工艺。
