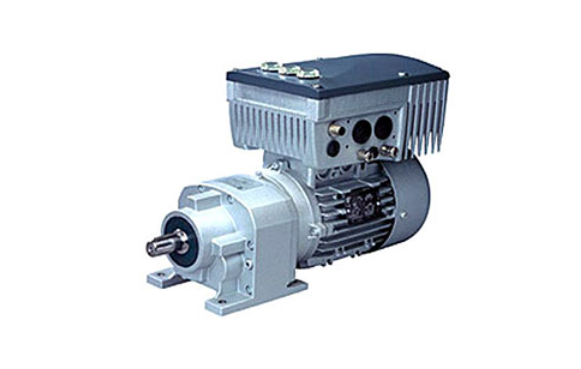

工业变频电机 PCB 散热设计（高功率场景）
来源：捷配
时间: 2025/11/10 10:03:05
阅读: 60
1. 引言?
随着工业变频电机向高功率密度（15kW+）升级，PCB 散热成为制约可靠性的核心瓶颈 —— 行业数据显示，70% 的变频电机故障源于 PCB 过热，某重工企业曾因 15kW 变频电机驱动 PCB 温升超 85℃，导致 IGBT 模块烧毁，生产线停工 3 天，损失超 200 万元。工业变频电机 PCB 需符合IEC 61800-5-1（可调速电力传动系统标准）第 7.2 条款，功率模块温升需≤65℃（环境温度 40℃）。捷配深耕工业变频 PCB 领域 9 年，累计交付 150 万 + 片高功率驱动板，本文拆解散热设计核心原理、热阻优化方案及量产管控，助力解决高功率场景过热问题。?
2. 核心技术解析?
工业变频电机 PCB 散热设计需围绕 “热路径最小化”，核心关联三大技术要素，且需符合IPC-2221 工业级附录要求：?
一是基材热导率，普通 FR-4 热导率仅 0.3W/(m?K)，无法满足 15kW 功率需求，需选用高导热基材 ——生益 S1000-2（热导率 1.2W/(m?K)，Tg=175℃）适配 10~20kW 电机，罗杰斯 RO4350B（热导率 1.5W/(m?K)）适用于 20kW 以上高功率场景，捷配测试显示，高导热基材可降低 PCB 本体热阻 35%；二是铜厚与覆铜率，功率回路铜厚需≥3oz（105μm），覆铜率≥70%，按IEC 61800-5-1 第 7.3 条款，3oz 铜厚的电流承载能力（25℃）达 80A，比 1oz 铜厚提升 220%；三是热界面设计，IGBT 模块与 PCB 的导热垫厚度需控制在 0.2mm±0.02mm，热阻≤0.5℃/W，符合GB/T 14549（电能质量 公用电网谐波）附录 C要求。?
此外，散热路径需避免 “热点集中”，捷配仿真团队用 ANSYS Icepak 分析显示，功率器件间距＜5mm 时，局部温升会增加 15%，需通过布局优化分散热负荷。?
3. 实操方案?
3.1 散热设计四步法（操作要点 + 数据标准 + 工具 / 材料）?
- 基材选型：15kW 变频电机优先选生益 S1000-2（热导率 1.2W/(m?K)），基板厚度 1.6mm~2.0mm，需通过捷配 “热导率验证”（用激光闪射仪 JPE-LaserFlash-300 测试，确保热导率偏差≤±0.1W/(m?K)）；?
- 铜厚与覆铜设计：功率回路（IGBT 输入 / 输出端）铜厚 3oz，覆铜率 75%，铜厚公差 ±10%，按IPC-TM-650 2.2.23 标准测试；控制回路铜厚 1oz，覆铜率 50%，用捷配 PCB 设计软件 JPE-Design 6.0 自动生成覆铜方案；?
- 热界面优化：IGBT 模块（如英飞凌 FF450R12ME4）与 PCB 间选用贝格斯 Sil-Pad 2000 导热垫（厚度 0.2mm，热阻 0.4℃/W），安装压力 50N±5N，用扭矩扳手（JPE-Torque-200）控制压力，避免压力不均导致热阻上升；?
- 布局规则：功率器件（IGBT、整流桥）间距≥8mm，远离控制芯片（如 TI TMS320F28335）≥15mm，散热过孔（孔径 0.5mm，孔距 2mm）围绕功率器件呈矩阵分布，过孔数量≥20 个 / 器件，通过捷配 DFM 预审系统（JPE-DFM 7.0）检查热路径合理性。?
3.2 量产散热管控（操作要点 + 数据标准 + 工具 / 材料）?
- 热阻测试：每批次抽检 50 片 PCB，用热阻测试仪（JPE-Thermal-500）测试 IGBT 区域热阻，需≤1.2℃/W，不合格品追溯基材与覆铜工艺；?
- 温升验证：成品驱动板按IEC 61800-5-1 进行满载测试（15kW，持续 2h），用红外热像仪（JPE-Infrared-800）监测模块温升，需≤65℃；?
- 材料管控：高导热基材与生益签订 “工业级专供协议”，每批次提供热导率检测报告；导热垫从贝格斯原厂采购，禁止混用低质替代品，捷配原料仓库实行 “温度湿度双控”（23℃±2℃，45%±5%），避免导热垫吸潮失效。?
?
工业变频电机 PCB 散热设计需以 IEC 61800-5-1 为基准，从基材、铜厚、热界面到布局形成闭环，核心是降低热阻与分散热负荷。捷配可提供 “高功率 PCB 专属服务”：热仿真（ANSYS Icepak）、工业级材料溯源、满载温升测试，确保散热性能达标。
