1. 引言

 智能插座作为家用物联网“电源入口”，需同时适配手机充电器（5W）、空调（1500W）等不同功率设备，过载保护失效会导致PCB烧毁甚至火灾——据《家用物联网设备故障报告》，28%的智能插座故障源于过载保护设计缺陷，某厂商曾因插座过载后未跳闸，导致1000+台设备烧毁，召回损失超800万元。智能插座PCB需符合**GB 2099.1（家用插头插座安全标准）第7.1条款**，额定电流10A时，过载保护触发阈值需在10.5A~13A之间。捷配累计交付1200万+片智能插座PCB，过载故障率控制在0.5%以内，本文拆解过载保护原理、电流检测方案及兼容性设计，助力解决插座安全问题。

2. 核心技术解析

3. 实操方案

3.1 过载保护设计四步法（操作要点 + 数据标准 + 工具 / 材料）

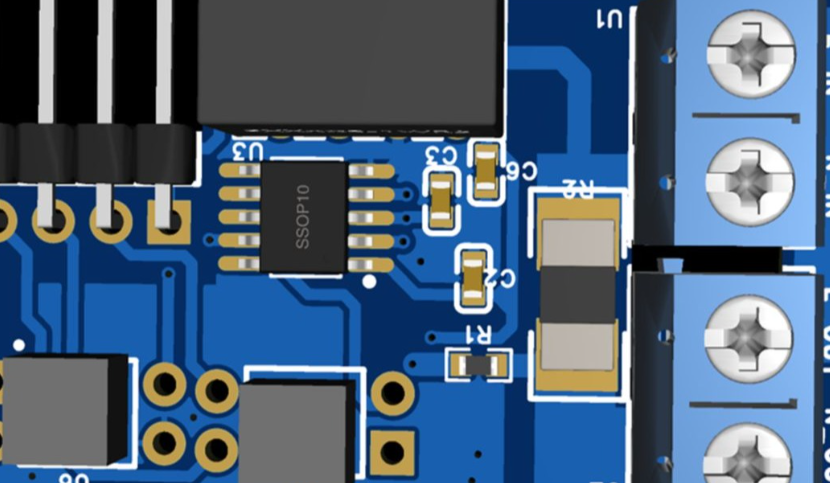

1. 电流检测电路：分流电阻选用MMS2512FRE0100（0.01Ω±1%，2W），串联在火线中；运放选用TI LM358（单电源 5V，放大倍数 100 倍），放大后的电压信号送至主控芯片（如 STM32G031）的 ADC 引脚（12 位精度），检测电流范围 0~20A，精度≤±5%（用功率分析仪 JPE-Power-300 校准）；
2. 继电器选型：选用宏发 HF3FF/012-HSLQ（12V 线圈电压，触点电流 20A，响应时间≤20ms），继电器控制引脚接 STM32G031 的 GPIO 口，线圈两端并联续流二极管（1N4007），防止反向电压损坏芯片；
3. 保护阈值设定：通过软件设置过载阈值 —— 额定电流 10A 时，触发阈值 10.5A~13A（符合GB 2099.1），冲击电流延迟 100ms 判断（避免空调启动误跳闸），用信号发生器（JPE-Signal-200）模拟冲击电流，验证延迟功能；
4. 散热设计：功率布线（分流电阻至继电器）采用 2oz 铜厚，线宽 2mm，布线长度≤20mm（减少铜阻发热）；PCB 布局时，分流电阻、继电器远离主控芯片（间距≥10mm），避免热量传导，用红外测温仪（JPE-Temp-200）测试，过载时 PCB 温度≤100℃。

3.2 兼容性与量产管控（操作要点 + 数据标准 + 工具 / 材料）

1. 兼容性测试：适配 5W~2000W 设备（手机充电器、空调、电水壶），测试启动冲击电流（0~30A）下的误跳闸率，需≤0.1%；用功率分析仪测不同功率下的电流检测精度，需≤±5%；
2. 量产测试：每批次抽检 50 片，用电流源（JPE-Current-500）模拟 0~20A 电流，测试过载保护触发阈值（10.5A~13A）、响应时间（≤50ms），合格率需≥99.8%；
3. 工艺管控：分流电阻采用 “回流焊后补焊”（确保接触良好）；功率布线采用 “阻焊开窗”（增加散热面积）；继电器引脚焊盘镀镍（镍厚≥5μm），避免氧化导致接触电阻增大，捷配 SMT 产线配备功率 PCB 专项检测工位。
