1. 引言
Mini LED显示技术向“高分区、高密度”升级,PCB布线密度达1000点/㎡以上,线宽缩至0.1mm~0.2mm,翘曲问题直接导致灯珠偏移(翘曲0.5%对应偏移0.5mm)——某显示面板厂商曾因Mini LED背光PCB翘曲度1.0%,导致灯珠贴装良率仅80%,返工成本超600万元。Mini LED PCB需符合**IPC-6012F Class 2(翘曲度≤0.75%)** 与**GB/T 24369(LED显示屏标准)** ,捷配深耕Mini LED PCB领域5年,累计交付50万+片高密度Mini LED PCB,翘曲度稳定≤0.5%,灯珠贴装良率≥99%,本文拆解翘曲根源、布线均衡设计、热应力优化及量产管控方案,助力显示企业解决翘曲难题。

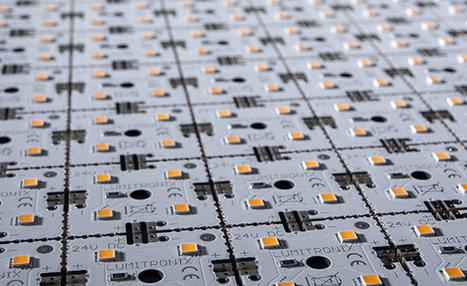

Mini LED PCB 翘曲的核心原因是 “布线密度不均 + 热应力集中”,需聚焦三大核心要点,且需符合IPC-2221 高密度附录要求:一是布线密度均衡性,Mini LED PCB 分区布线(如 1000 分区)易出现局部布线密集(密度≥80%)、局部稀疏(密度≤30%),导致铜箔热膨胀收缩差异,引发翘曲 —— 捷配测试显示,布线密度差异超 30% 时,翘曲度增加 0.6%;需控制区域布线密度差异≤15%,符合IPC-6012F 第 3.5 条款。二是热应力优化,Mini LED 灯珠工作时产生局部高温(单点温度 60℃~80℃),若散热设计不当,热应力会加剧翘曲;需采用 “网格布线 + 散热铜皮” 设计,提升散热效率,降低温度梯度(≤5℃/cm),符合GB/T 24369 第 4.3 条款。三是基材选型,高密度 Mini LED PCB 需兼顾刚性与低应力,普通 FR-4 基材(Tg=130℃)在高温贴装后翘曲风险高,需选用 Tg≥150℃、低 CTE 基材,如生益 S2116(Tg=165℃,CTE 16ppm/℃)或南亚 NPG-130(Tg=150℃,CTE 18ppm/℃),两者均通过捷配 “高密度 PCB 适配验证”。
- 布线均衡设计:采用 “分区均衡布线”,将 PCB 划分为若干子区域(如 50×50mm),每个子区域布线密度控制在 50%~65%,差异≤15%;密集区域采用 “细线条 + 多通道” 设计(线宽 0.15mm,间距 0.15mm),稀疏区域添加 “假线”(线宽 0.1mm,间距 0.3mm)平衡密度,用捷配布线优化软件(JPE-Route-4.0)自动调整密度;
- 基材选型:Mini LED 背光 PCB 优先选用生益 S2116(Tg=165℃,介电常数 4.5±0.2),直显 PCB 选用南亚 NPG-130,基材需通过捷配 “低应力测试”(150℃烘烤 2h,翘曲度≤0.2%);
- 散热与叠层设计:表层铺设 1oz 散热铜皮(覆盖率 30%~40%),灯珠焊盘周围设计散热通孔(孔径 0.3mm,间距 2mm),提升散热效率;叠层采用 “对称 + 薄介质” 结构,如 4 层 PCB 叠层为 “铜箔(1oz)- 半固化片(0.1mm)- 芯板(0.4mm)- 半固化片(0.1mm)- 铜箔(1oz)”,减少层间热应力。
- 压合参数优化:采用捷配 Mini LED 专用压合机(JPE-Mini-LED-Press-700),压合曲线为 “升温 4℃/min 至 140℃→保温 30min→升温 2℃/min 至 170℃→保温 70min→降温 3℃/min 至 50℃”,压力 20kg/cm²±1kg/cm²,避免高温导致基材应力积聚;
- 贴装前预处理:Mini LED PCB 贴装灯珠前,需经过 80℃/2h 烘烤,释放存储过程中吸收的水分与应力,烘烤后用激光翘曲度测试仪(JPE-Warp-850)检测,翘曲度≤0.5%;
- 热应力测试:每批次抽检 10 片,按GB/T 24369 标准进行灯珠点亮测试(连续点亮 24h),测试后 PCB 翘曲度≤0.6%,灯珠偏移量≤0.1mm,用捷配热成像仪(JPE-Thermo-600)监测温度分布,温度梯度≤5℃/cm。
Mini LED PCB 翘曲防控需以 “布线均衡 + 低应力基材 + 精准工艺” 为核心,关键在于平衡铜箔分布与热应力。捷配可提供 “Mini LED PCB 专属服务”:高密度布线优化、低应力基材直供、压合工艺定制、贴装前预处理,确保翘曲度与灯珠贴装良率双达标。
