1. 引言

 5G基站射频PCB工作在24GHz~39GHz毫米波频段，焊盘间距过小易引发“信号串扰”——某运营商5G基站因射频PCB 0.5mm间距焊盘串扰，导致信号接收灵敏度下降12dB，单站覆盖范围缩减15%，运维成本增加80万元/年。5G射频PCB焊盘间距需符合**IPC-2221第6.3条款**（高频焊盘间距≥信号波长的1/20），核心是控制串扰值≤-30dB（符合**3GPP TS 38.101标准**）。捷配累计交付40万+片5G射频PCB，串扰超标率稳定在0.3%以下，本文拆解焊盘间距与串扰的关联、防串扰设计要点及验证方法，助力运营商解决信号干扰难题。

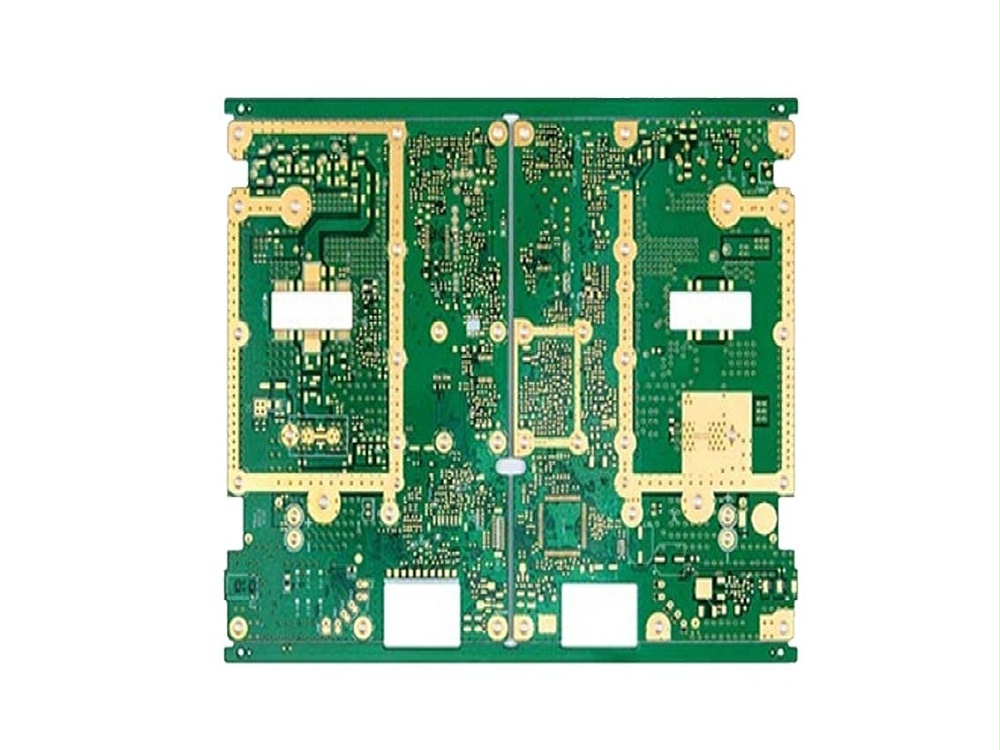

2. 核心技术解析

3. 实操方案

3.1 防串扰焊盘间距设计（操作要点 + 数据标准 + 工具 / 材料）

1. 间距计算：按公式 “间距≥波长 / 20” 计算，24GHz 频段（波长 12.5mm）间距≥0.625mm，39GHz 频段（波长 7.7mm）间距≥0.385mm，实际设计取上限（24GHz 用 0.7mm，39GHz 用 0.45mm），间距偏差≤±0.01mm，用捷配 “高频间距计算器”（JPE-RF-Calc 2.0）自动生成数值（误差≤2%）；
2. 布局优化：射频焊盘采用 “等间距平行布局”，相邻焊盘中心线间距 = 设计间距 + 焊盘宽度（如 0.7mm 间距 + 0.5mm 焊盘宽度，中心线间距 1.2mm），避免焊盘边缘重叠（重叠会导致串扰激增），通过捷配 DFM 预审系统的 “高频布局检查模块”，自动识别交叉布局风险；
3. 接地设计：在射频焊盘周围 500μm 范围内，铺设接地过孔（孔径 0.2mm，孔距 0.3mm），过孔与焊盘边缘间距≥0.2mm（避免接地干扰），接地过孔需贯穿整个 PCB（从顶层到底层），按IPC-2221 第 7.2 条款，接地电阻需≤0.05Ω。

3.2 串扰验证与量产管控（操作要点 + 数据标准 + 工具 / 材料）

1. 仿真验证：设计完成后用 ANSYS HFSS 仿真，测试 24GHz/39GHz 频段串扰值（需≤-30dB），仿真不达标需重新调整间距（如串扰 - 28dB 时，间距增加 0.1mm），捷配仿真团队可提供 24 小时内仿真报告；
2. 样品测试：首件送捷配射频实验室，用矢量网络分析仪（JPE-VNA-1000，频率范围 300kHz~1THz）测试 S 参数，S43（串扰参数）需≤-30dB，测试通过率需 100%；
3. 量产监控：量产中每 100 片抽检 5 片，测试接地电阻（≤0.05Ω，用毫欧表 JPE-Mohm-200）与介电常数（罗杰斯 RO4835 需 3.48±0.05，用介电常数测试仪 JPE-εr-500），参数超差立即追溯基材与钻孔工艺。
