主机 PCB：负责音频信号的解码（如 MP3、无损音频）与预处理，核心需求是低噪声（信噪比≥90dB）、宽频率响应（20Hz-20kHz，偏差≤±1dB）。需处理微弱的模拟音频信号（mV 级），避免被车载电源噪声（12V/24V 系统的纹波）污染。

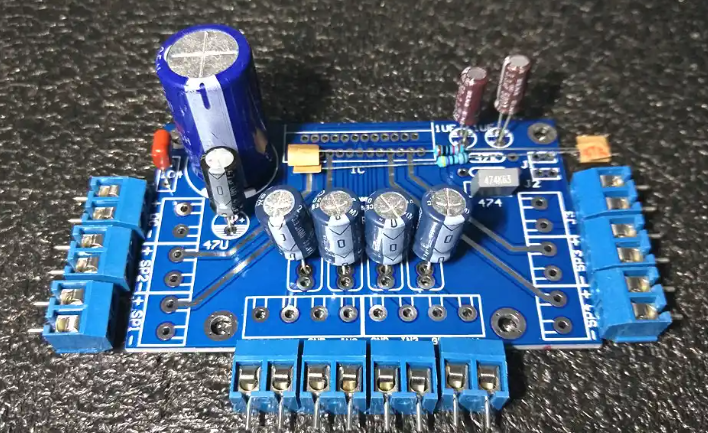

功放 PCB：承担音频信号的功率放大（输出功率 10-100W / 声道），核心需求是高功率效率（≥85%）、低失真（总谐波失真 THD＜0.1%）。需应对大电流（5-20A）带来的热损耗，同时抑制开关噪声对音频信号的干扰。

扬声器分频器 PCB：实现高、中、低音的信号分离，核心需求是精准的分频点（偏差≤5%）、低插入损耗（＜0.5dB）。PCB 需承载高频信号（＞2kHz），避免寄生参数导致的信号相位偏移。

麦克风模块 PCB：采集车内语音信号（如语音控制、通话），核心需求是高灵敏度（-38dBV/Pa）、抗回声干扰。需抑制车内环境噪声（如风噪、发动机噪声），同时抵御射频干扰（如蓝牙、WiFi 信号）。

信号分层与隔离：采用 4-6 层 PCB 结构，将模拟音频信号层、数字控制层、电源层严格分离。例如 6 层板布局：顶层（模拟音频信号）-GND1 - 数字控制层 - VCC- GND2 - 底层（功率输出），模拟信号层与数字层之间用独立接地层隔离，避免数字噪声（如 MCU 的时钟信号）耦合至音频路径。

布线规则：① 模拟音频线路采用短路径设计（长度＜100mm），避免迂回布线；② 差分音频信号（如 A2B、I²S）的线宽一致（0.2-0.3mm）、长度差≤5mm，间距为线宽的 1.5-2 倍（抑制串扰）；③ 避免音频线路与电源线路（如 12V 电源线、功放供电线）平行布线，交叉时垂直交叉，间距≥3mm（减少电源噪声串扰）。

寄生参数控制：高频音频线路（＞10kHz）的特征阻抗控制在 50Ω±10%，通过调整线宽（0.25mm）与介质厚度（0.15mm，FR-4 基板）实现；避免在音频线路附近放置过孔（距离≥2mm），防止过孔的寄生电感（≈1nH）导致信号反射。

分区接地策略：采用 “单点接地 + 分区隔离”，将接地分为模拟地（AGND）、数字地（DGND）、功率地（PGND）：① 模拟地：音频芯片（如 ADC、DAC）、麦克风电路的接地汇聚至一点，通过 1mm 宽的铜皮连接至主接地点；② 数字地：MCU、蓝牙模块的接地单独汇聚，与模拟地在电源入口处单点连接（通过 0Ω 电阻或磁珠）；③ 功率地：功放芯片、功率电阻的接地直接连接至 PCB 主接地点，铜皮宽度≥2mm（承载大电流），避免与模拟地共享路径（防止功率噪声耦合）。

接地平面优化：模拟信号层下方铺设完整的模拟接地平面（无分割），平面铜厚≥1oz（35μm），增强信号屏蔽；功率地平面与电源平面相邻（间距 0.1mm），形成寄生电容（抑制电源纹波）；接地平面的过孔密度≥1 个 /cm²，确保层间接地导通良好（接触电阻＜10mΩ）。

PCB 级屏蔽：① 模拟音频电路周围铺设 “接地屏蔽环”（宽度 0.5mm，铜厚 2oz），屏蔽环与模拟地平面多点连接（过孔间距≤5mm）；② 高频音频信号（如 A2B 总线）采用 “差分屏蔽”，在差分对两侧铺设接地铜条，形成 “三明治” 结构（抑制外部干扰）。

器件级屏蔽：① 功放芯片、ADC/DAC 芯片采用金属屏蔽罩（材质为洋白铜，厚度 0.2mm），屏蔽罩底部与接地平面紧密贴合（接触电阻＜1Ω）；② 麦克风模块 PCB 采用金属外壳封装，外壳与接地平面通过导电泡棉连接（增强 EMC 防护）。

干扰源隔离：① 电源入口处添加 EMC 滤波器（如共模电感 + X 电容 + Y 电容），共模电感选用扼流值 100μH（抑制 100kHz-100MHz 的共模干扰），X 电容 0.1μF（滤除差模噪声）；② 功放电路与模拟电路之间设置 “隔离带”（宽度 2mm，无铜区域），减少功率开关噪声的辐射。

高低温耐受：① 选用 AEC-Q100 认证的器件，如 TI 的音频功放芯片 TPA3116D2（Grade 2，-40℃~105℃）、ADI 的 ADC 芯片 AD7689（Grade 2）；② PCB 基板选用高 Tg 材料（Tg≥170℃，如 FR-408），避免高温下基板变形；③ 焊点采用无铅焊料（Sn-Ag-Cu，熔点 217℃），焊盘设计为泪滴形（增强抗热应力能力）。

振动防护：① 大尺寸器件（如电解电容、电感）采用立式封装，引脚长度≥3mm（减少振动应力）；② PCB 边缘与固定支架的连接采用弹性垫片（材质为硅胶，硬度 50 Shore A）；③ 过孔采用金属化孔（镀层厚度≥20μm），避免振动导致的孔壁断裂。

功放 PCB 散热：① 功放芯片下方铺设散热铜皮（面积≥2cm²/W），铜皮厚度 2oz，通过散热过孔（孔径 0.3mm，数量≥10 个）与底层接地平面连接；② 功率电阻（如采样电阻）采用合金电阻（功率密度≥2W/cm²），布局在 PCB 边缘（利于散热）；③ 必要时在 PCB 背面贴装铝制散热片（厚度 1mm，导热系数 200W/m・K），通过导热膏（热导率 8W/m・K）贴合。

电性能测试：① 信噪比测试（采用音频分析仪 APx555），模拟音频信号的信噪比≥90dB，数字音频信号≥100dB；② 失真度测试，THD+N 在 1kHz、1W 输出时＜0.1%；③ 频率响应测试，20Hz-20kHz 的幅度偏差≤±1dB。

EMC 测试：① 辐射发射测试（依据 CISPR 25 Class 3），30MHz-1GHz 的辐射值≤40dBμV/m；② 传导抗扰测试（ISO 11452-4），在 10kHz-200MHz 的干扰下，音频信号失真度变化≤0.05%。

环境可靠性测试：① 高低温循环测试（-40℃~85℃，1000 次循环），测试后 PCB 无开裂、焊点无脱落；② 振动测试（10-2000Hz，加速度 20G，每个轴向 2 小时），测试后电性能参数变化≤5%。
