模拟与数字 PCB 布线策略：相似性、差异及优化指南

一、模拟与数字布线的核心相似之处

（1）旁路 / 去耦电容的规范应用

• 器件电源引脚附近需就近连接 0.1μF 电容（取值范围可在推荐值的 1/10 至 10 倍之间调整），用于抑制高频噪声干扰；
• 系统供电电源入口处需配置 10μF 电容，保障电源稳定性；
• 核心要求：两类电容的引脚需尽可能短，减少引线电感带来的性能损耗，确保电容快速响应电源波动。

（2）电源线与地线的协同布局

• 布线时需让电源线与地线紧密并行，缩短回路面积，减少回路感抗；
• 若电源线与地线布局不当，会形成较大的系统环路，极易引入外部辐射噪声，影响电路稳定性；
• 优化布局后，可使电路板受电磁干扰的概率显著降低，保障信号传输的完整性。

二、模拟与数字布线的关键差异之处

（1）地平面设计的核心区别

• 数字电路对地平面的噪声容忍度较高，不间断地平面可有效降低 dI/dt 效应（电流随时间的变化），避免地电势波动；
• 模拟电路对噪声极为敏感，需额外采取隔离措施：①将模拟地平面单独连接至系统地节点，避免数字电路的开关噪声通过地平面传导至模拟区域；②将模拟电路布局在电路板远端或信号链路末端，最大限度减少外部干扰。

（2）元件布局的差异化要求

• 数字电路自身噪声丰富，但具备较大的电压噪声容限，对噪声不敏感；
• 模拟电路的电压噪声容限极小，尤其对数字电路的开关噪声敏感；

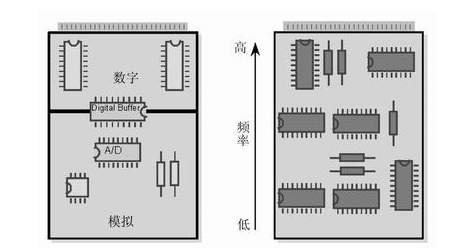

• 混合信号系统布线需严格分隔数字电路（噪声源）与模拟电路（敏感区域），同时将高频元件靠近电路板接插件，低频元件与高频元件分区布局，避免交叉干扰。

（3）寄生元件的防控重点不同

① 寄生电容的影响与防控

• 产生原因：同一层相邻走线、不同层上下对应走线均会形成寄生电容；
• 危害：数字电路的快速电压瞬变（dV/dt）会通过寄生电容耦合至模拟电路，尤其当模拟走线为高阻抗时，耦合电流会转化为电压噪声，严重影响模拟电路精度；
• 防控方案：a. 增大敏感走线与噪声走线的间距（电容与间距成反比，间距增大可降低耦合）；b. 缩短两类走线的平行长度；c. 在两类走线之间布设地线（低阻抗特性可削弱干扰电场）。

② 寄生电感的影响与防控

• 产生原因：与寄生电容类似，相邻或上下对应走线会形成寄生电感与互感；
• 危害：数字电路的瞬时开关电流（dI/dt）会通过寄生电感产生电压波动，不仅影响数字电路自身稳定性，还会通过互感干扰模拟电路；
• 防控方案：a. 优化走线布局，减少走线长度与平行段；b. 采用低阻抗电源与地网络，降低电流变化带来的电压波动；c. 分隔 “安静” 的模拟线路与噪声较大的 I/O 端口，避免干扰传导。

三、布线工艺优化核心建议

1. 电容布局优先：严格遵循 “就近布局、短引脚” 原则，确保旁路 / 去耦电容的滤波效果最大化；
2. 地平面精准隔离：模拟地与数字地采用单点连接（如通过 0 欧电阻、磁珠），避免地环路形成；
3. 走线分区管控：明确划分数字区、模拟区、高频区、低频区，敏感走线与噪声走线保持安全间距，必要时通过地线隔离；
4. 寄生参数控制：通过增大走线间距、缩短平行长度、优化层叠结构等方式，降低寄生电容与电感的影响；
5. 电磁干扰抑制：整体减小电源与信号回路面积，降低 dI/dt 效应带来的 EMI 风险。
