新能源汽车 SiC 模块 PCB 散热实战指南
来源：捷配
时间: 2025/11/24 09:40:10
阅读: 14
1. 引言

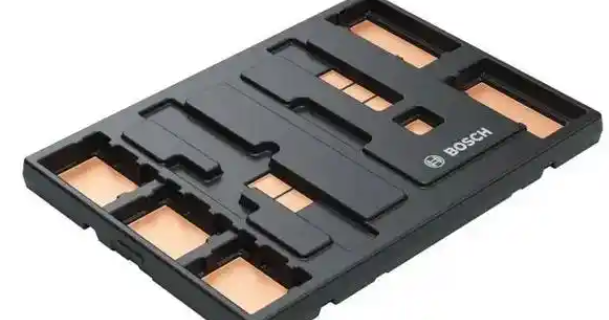

随着新能源汽车向 800V 高压平台升级，SiC 功率器件（如 SiC MOSFET）因开关频率高（10kHz~100kHz）、耐高温（175℃）成为逆变器核心，但 SiC 模块 PCB 的散热压力同步激增 —— 行业数据显示，SiC 器件功率密度达 200W/cm²，是传统 IGBT 的 3 倍，某车企曾因 PCB 散热不足，导致 SiC 模块结温超 180℃，逆变器故障率上升 25%。新能源汽车 SiC PCB 需符合AEC-Q200（汽车电子元件可靠性标准）第 10 章热循环要求（-40℃~150℃，1000 次循环无失效）。捷配深耕汽车高压 SiC PCB 领域 5 年，累计交付 60 万 + 片 SiC 逆变器 PCB，热阻稳定控制在 1.2℃/W 以下，本文拆解散热设计核心原理、基板选型及量产方案，助力解决 SiC 模块过热难题。
2. 核心技术解析
SiC 模块 PCB 散热的核心是 “降低热阻路径”，需遵循IPC-2221 高压版第 6.4 条款，聚焦三大技术核心：
一是基板热导率，传统 FR-4 基材热导率仅 0.3W/(mK)，无法满足 SiC 散热需求，需选用高导热基板 ——AlN 陶瓷基板（热导率 170W/(mK)）或罗杰斯 RO4350B（热导率 1.4W/(mK)），捷配测试显示，AlN 基板比 FR-4 热阻下降 65%；二是铜层设计，铜厚直接影响散热效率，SiC 模块 PCB 铜厚需≥3oz（105μm），铜厚每增加 1oz，热阻下降 15%，符合AEC-Q200 Clause 8.3电流承载要求；三是布局优化，SiC 器件焊盘与散热过孔间距≤2mm，过孔直径≥0.6mm，孔密度≥5 个 /cm²，通过过孔将热量快速传导至散热层。
此外，SiC 模块 PCB 的热循环可靠性至关重要，IEC 60068-2-14（环境试验标准） 要求，-40℃~150℃循环 1000 次后，基板无开裂、焊点无脱落，AlN 陶瓷基板搭配SnAg3.0Cu0.5 焊料（熔点 217℃）可满足该要求，其热膨胀系数（CTE）与 SiC 器件（4.5ppm/℃）匹配度达 90%，避免热循环导致的层间剥离。
3. 实操方案
3.1 散热设计三步法（操作要点 + 数据标准 + 工具 / 材料）
- 基板选型：新能源汽车 SiC 逆变器 PCB 优先选AlN 陶瓷基板（厚度 0.6mm~1.0mm，热导率 170W/(mK)，CTE 4.2ppm/℃），若成本敏感可选用生益 S1000-2 高导热 FR-4（热导率 1.0W/(mK)，Tg=175℃），基板需通过捷配 “热导率验证”（用激光闪射仪 JPE-LaserFlash-300 测试，热导率偏差≤±5%）；
- 铜层与过孔设计：铜厚选用 3oz~5oz，SiC 器件焊盘区域铜厚局部加厚至 5oz（175μm），散热过孔采用 “梅花形排列”，孔径 0.6mm±0.05mm，孔间距 1.5mm±0.1mm，过孔金属化厚度≥20μm，按IPC-6012F Class 3 标准，过孔导热效率需≥95%；
- 布局优化：SiC 器件（如 Cree C2M0080120D）焊盘尺寸按器件 datasheet 设计（12mm×8mm），器件间距≥5mm，避免热量集中；散热层（底层）铺设完整铜皮，铜皮覆盖率≥90%，用捷配 PCB 热仿真工具（JPE-Thermal 4.0）模拟结温，确保 SiC 器件结温≤150℃（额定工况）。
3.2 量产散热管控（操作要点 + 数据标准 + 工具 / 材料）
- 焊接工艺：采用氮气回流焊，峰值温度 245℃±5℃，保温时间 10s±2s，避免高温导致 AlN 基板脆化，焊料选用 SnAg3.0Cu0.5 医疗级，焊点空洞率≤3%（符合IPC-A-610G Class 3 标准），用 X-Ray 检测设备（JPE-XR-800）全检；
- 热阻测试：每批次抽检 10 片 PCB，按IPC-TM-650 2.4.25 标准测试热阻，SiC 器件区域热阻需≤1.2℃/W，测试用红外热像仪（JPE-IR-500，精度 ±0.1℃）监测结温；
- 热循环验证：首件 PCB 送捷配可靠性实验室，按AEC-Q200 Clause 10 进行 - 40℃~150℃热循环测试（1000 次），测试后基板无开裂、过孔无脱落，热阻上升≤10%。
新能源汽车 SiC 模块 PCB 散热设计需以 “高导热基板 + 厚铜过孔 + 优化布局” 为核心，关键是匹配 SiC 器件的高功率密度与高温特性。捷配可提供 “SiC 专用 PCB 全流程服务”：AlN 陶瓷基板定制（最小厚度 0.4mm）、厚铜工艺（3oz~10oz）、热仿真优化，确保散热性能达标。
