1. 引言

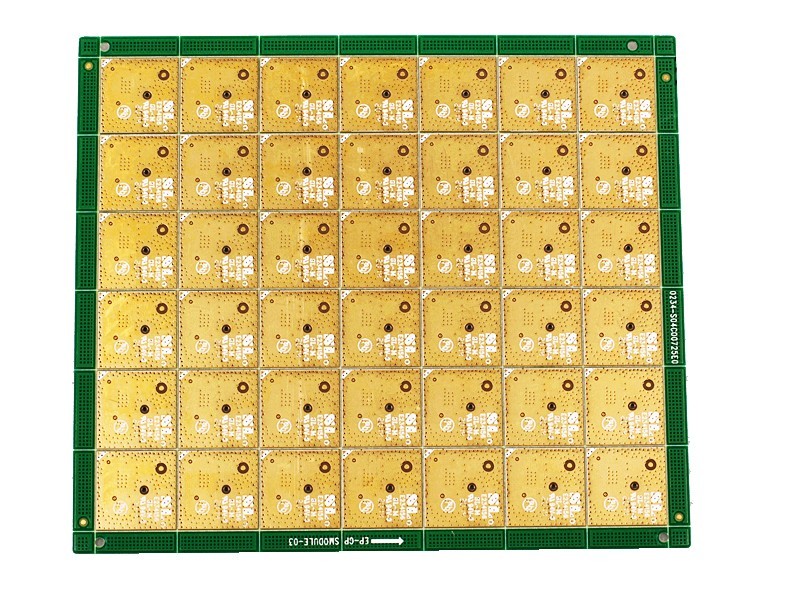

消费电子 PCB（如手机主板、TWS 耳机模组）广泛采用 ENIG（化学镍金）镀层，其焊点可靠性直接决定产品寿命 —— 某手机厂商曾因 ENIG 焊点虚焊，导致首批产品售后返修率达 15%，损失超 800 万元。ENIG 焊点可靠性依赖 “镍层 - IMC 层 - 焊料” 的稳定结合，需符合IPC-4552（化学镍金标准）第 3.2 条款（镍层厚度 3-5μm、金层 0.05-0.1μm）与IPC-A-610G Class 2（焊点空洞率≤5%）。捷配深耕 ENIG 工艺 6 年，累计交付 600 万 + 片消费电子 ENIG PCB，焊点不良率稳定在 0.3% 以下，本文拆解 ENIG 镀层优化、IMC 层控制及焊点检测方案，助力解决虚焊难题。
2. 核心技术解析
ENIG 焊点可靠性的核心矛盾是 “镍层氧化与 IMC 层异常”，需聚焦三大技术要点：
一是镍层质量，ENIG 镍层需具备低磷含量（6%-8%）与高致密性 —— 磷含量过高（＞10%）会导致镍层脆化，在 SMT 回流焊（235℃峰值）后易开裂；致密性不足则会引入杂质，导致 IMC 层生长异常。按IPC-4552 第 4.1 条款，镍层孔隙率需≤1 个 /cm²，捷配实验室测试显示，孔隙率超 3 个 /cm² 时，虚焊率上升 25%。
二是 IMC 层（金属间化合物层）控制，IMC 层是焊点可靠性的核心结构，厚度需在 0.5-1.5μm—— 过薄（＜0.5μm）会导致焊点结合力不足，过厚（＞2μm）则会因脆性增加开裂风险。回流焊峰值温度 235℃±5℃、保温时间 10±2s 时，IMC 层生长最稳定，符合IPC-J-STD-001（焊接标准）第 6.3 条款。
三是金层厚度，ENIG 金层需控制在 0.05-0.1μm—— 过厚（＞0.15μm）会导致 “金脆” 现象（Au-Sn 金属间化合物过多），过薄（＜0.03μm）则无法有效保护镍层，易氧化。捷配 X-Ray 检测显示，金层 0.08μm 时，镍层氧化率仅 2%，远低于 0.03μm 时的 30%。
3. 实操方案
3.1 ENIG 镀层优化三步法
- 前处理管控：PCB 进入 ENIG 槽前需完成 “除油 - 微蚀 - 活化” 三步 —— 除油采用碱性除油剂（浓度 50g/L，温度 50±5℃，时间 5min），去除表面油污；微蚀用硫酸 - 双氧水体系（浓度 100mL/L HSO+50mL/L HO，时间 60s），确保铜面粗糙度 Ra=0.2-0.3μm；活化用钯盐活化液（浓度 10ppm，温度 40±3℃，时间 30s），提升镍层附着力，用捷配表面粗糙度仪（JPE-Ra-300）监控铜面粗糙度；
- ENIG 工艺参数设定：镍槽温度 85±2℃，pH 值 4.5±0.2，镍离子浓度 6g/L±0.5g/L，沉积速率 1μm/10min，确保镍层厚度 3-5μm；金槽温度 90±2℃，pH 值 5.0±0.3，金离子浓度 2g/L±0.2g/L，沉积时间 30s，控制金层 0.05-0.1μm，用捷配镀层测厚仪（JPE-Coat-500，精度 ±0.01μm）实时监控；
- 后处理防护：ENIG 后需用去离子水（电阻率≥18MΩcm）清洗 3 次，每次 2min，避免残留药液腐蚀镍层；烘干温度 80±5℃，时间 30min，防止镀层受潮，按IPC-4552 第 5.2 条款执行。
3.2 焊点可靠性检测
- IMC 层检测：每批次抽检 20 片 PCB，用金相显微镜（JPE-Micro-800，放大 500 倍）观察 IMC 层厚度，需在 0.5-1.5μm，不合格率≤1%；
- 拉力测试：按IPC-TM-650 2.4.13 标准，对 0402 元件焊点进行拉力测试，拉力值≥0.8N，测试合格率≥99.5%，用捷配微拉力测试仪（JPE-Pull-200）执行；
- X-Ray 检测：SMT 后用 X-Ray（JPE-XR-800）检测焊点空洞率，需≤5%（IPC-A-610G Class 2），每批次空洞率超标的 PCB 需追溯 ENIG 工艺参数。
消费电子 PCB ENIG 焊点可靠性需以 “镀层参数优化 + IMC 层控制” 为核心，重点管控镍层厚度与磷含量、金层厚度及前处理质量。捷配可提供 “ENIG 专属服务”：定制化工艺参数（适配不同消费电子场景）、全流程检测（从镀层到焊点）、真空包装方案，确保焊点长期稳定。
