在实际 PCB 设计中，工程师常因对 “接地层控 EMI” 原理理解不深，导致设计出现问题 —— 如接地环路引发的噪声、接地层分割不合理导致的回流断裂、接地阻抗过高导致的 EMI 超标等。这些问题若在设计阶段未发现，后期整改需花费大量时间（甚至重新画板），成本极高。今天，我们梳理 PCB 接地层设计的四大常见问题，分析原因、给出具体整改方案，并结合实际案例，帮你快速定位并解决问题。

一、问题 1：接地环路导致的 EMI 超标

1. 问题表现与原因

接地环路是最常见的接地问题，表现为：设备存在多个接地点（如 PCB 接地层通过电源适配器接地、同时通过 USB 线接地），形成闭合环路；外部磁场（如工频 50Hz 磁场）穿过环路时，会感应出环路电流（根据法拉第电磁感应定律，I=ΔΦ/Δt/R，Φ 为磁通量），电流通过 PCB 或电缆辐射，导致 EMI 超标（多为低频共模干扰，50Hz-1kHz）。

2. 整改方案

取消多余接地点，仅保留一个主接地点（如仅通过电源适配器接地），USB/HDMI 等接口的接地通过 “电容 + 磁珠” 隔离（电容提供高频通路，磁珠抑制低频环路电流）。例如，HDMI 接口的接地引脚串联 1kΩ 磁珠（@100MHz）和 1000pF 电容（X7R 材质），既能保证高频信号接地，又能阻断低频环路电流。

案例整改效果：环路电流从 10mA 降至 0.5mA，共模辐射降至 - 50dBμV/m，达标。

若无法取消多接地点（如医疗设备需双重接地），在接地环路中串联隔离元件（如隔离变压器、光耦、共模扼流圈），阻断环路电流。例如，某医疗监护仪的电源接地与信号接地形成环路，在信号接地线上串联共模扼流圈（阻抗 10kΩ@50Hz），环路电流衰减 90%，EMI 达标。

若无法打破环路，通过调整 PCB 布局或电缆走向，减小环路面积（辐射与面积成正比）。例如，将电源适配器和 USB 接口的接地点距离从 30cm 缩短至 5cm，环路面积从 700cm² 降至 20cm²，辐射值降低 15dB。

二、问题 2：接地层分割不合理导致的回流受阻

1. 问题表现与原因

工程师常为 “隔离干扰” 盲目分割接地层（如将模拟接地 AGND 与数字接地 DGND 完全分开，中间无任何连接），导致信号回流路径断裂 —— 高频信号的回流电流无法找到低阻抗路径，只能通过空气或基材耦合，形成 “长路径、高辐射” 回路，引发 EMI 超标（多为高频差模干扰，100MHz 以上）。

例如，某传感器 PCB（含模拟采集电路和 MCU 数字电路），AGND 与 DGND 完全分割（间距 2mm），模拟信号（10kHz）的回流电流需绕经电源层，路径长 10cm，差模辐射达 - 45dBμV/m（超标 8dB）；同时，分割处形成 “缝隙天线”，100MHz 数字噪声从缝隙辐射，共模超标 5dB。

2. 整改方案

在 AGND 与 DGND 的分割处，用 “0Ω 电阻” 或 “磁珠” 单点连接（而非完全断开），为回流电流提供低阻抗路径。0Ω 电阻适合低频（<100MHz），磁珠适合高频（>100MHz，如 1kΩ@100MHz 磁珠），既能隔离不同接地区域的噪声，又能保证回流通畅。

案例整改效果：模拟信号回流路径缩短至 1cm，差模辐射降至 - 55dBμV/m；缝隙消失，共模辐射达标。

取消接地层分割，将 AGND、DGND、PGND（电源接地）的接地点汇聚到一个 “星形公共点”（如 PCB 中心），公共点通过粗铜箔连接到外部接地。星形接地可避免分割导致的回流断裂，同时通过 “公共点” 隔离不同类型的噪声。

适用场景：低频混合电路（<10MHz），如工业传感器、音频设备。

若必须分割接地层（如高压电路与低压电路隔离），在分割缝隙处保留 “铜箔桥接”（宽度 1-2mm），或用多个接地过孔（间距≤2mm）连接两侧接地层，确保高频回流电流可通过桥接或过孔流动，避免缝隙天线效应。

三、问题 3：接地阻抗过高导致的 EMI 超标

1. 问题表现与原因

接地阻抗过高（通常 > 1Ω）会导致：共模电压无法通过接地层释放，形成共模电流；高频信号回流路径阻抗大，产生压降和辐射。常见原因包括：接地层铜箔过薄（<0.5oz）、过孔数量不足、接地层存在窄颈或镂空、未与外壳连接。

2. 整改方案

将接地层铜箔从 0.5oz 改为 2oz，宽度从 3mm 增至 10mm（大电流接地需≥电流值 ×0.2mm，10A 需≥2mm），铜箔阻抗可从 5Ω 降至 0.5Ω。测试表明，铜箔厚度每增加 0.5oz，阻抗降低约 30%；宽度每增加 1 倍，阻抗降低约 50%。

案例整改效果：接地阻抗降至 0.4Ω，压降 0.4V，共模辐射降至 - 50dBμV/m，达标；铜箔温度降至 35℃。

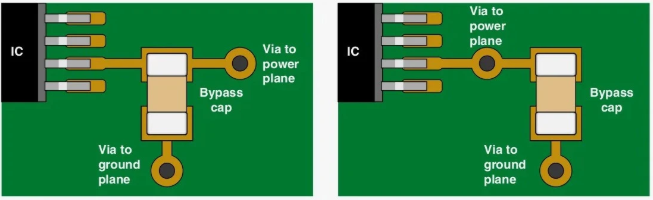

过孔可降低接地层的垂直阻抗（Z 轴方向）和水平阻抗（X/Y 轴），100MHz 下，过孔数量从 2 个增至 10 个（间距 2mm），垂直阻抗可从 1Ω 降至 0.05Ω。大电流接地时，过孔数量需≥电流值 / 5A（如 10A 需≥2 个，20A 需≥4 个），避免过孔电流过大烧毁。

通过金属支柱（间距≤5cm）或导电泡棉，将 PCB 接地层与设备金属外壳连接，外壳作为 “扩展接地平面”，大幅降低系统接地阻抗。例如，某设备接地层单独接地时阻抗 1Ω，与外壳（面积 1000cm²）连接后，阻抗降至 0.05Ω，共模辐射衰减 20dB。

四、问题 4：信号线跨越接地层缝隙导致的 EMI

1. 问题表现与原因

高频信号线（如射频、时钟）若跨越接地层的缝隙（如 AGND 与 DGND 的分割缝），会导致：信号回流电流需绕缝隙流动，回路面积增大，差模辐射升高；同时，缝隙会像 “天线” 一样，放大信号的辐射（缝隙天线效应），引发 EMI 超标（多为高频共模 + 差模混合干扰）。

例如，某 FPGA PCB 的 100MHz 时钟线（长度 5cm）跨越 2mm 宽的接地层缝隙，回流路径从 1cm 增至 8cm，回路面积增大 8 倍，差模辐射从 - 55dBμV/m 升至 - 42dBμV/m（超标 5dB）；同时，缝隙放大时钟辐射，共模超标 3dB。

2. 整改方案

重新布局 PCB，使高频信号线远离接地层缝隙，确保信号线下方的接地层完整。例如，将时钟线从缝隙左侧移至右侧，避免跨越，回流路径恢复 1cm，差模辐射降至 - 56dBμV/m，达标。

在接地层缝隙的两侧，沿信号线走向布置密集接地过孔（间距≤2mm），过孔可 “桥接” 缝隙，为回流电流提供捷径，减少回路面积。例如，在 2mm 宽的缝隙两侧各布置 5 个过孔（间距 1mm），时钟线跨越缝隙时，回流路径仅增加 0.5cm，辐射升高≤2dB，仍在标准范围内。

若信号线无法避开缝隙，需重新设计接地层（如取消分割，改用单点接地或混合接地），消除缝隙。例如，某 PCB 取消 AGND 与 DGND 的分割，改用 0Ω 电阻单点连接，时钟线无需跨越缝隙，辐射达标。

PCB 接地层设计的常见问题多源于 “原理理解不足” 或 “细节疏忽”。只要针对问题原因（如环路、阻抗、缝隙），采取 “打破环路、降低阻抗、保留回流” 的整改思路，就能有效解决 EMI 问题，避免后期大量返工。
