PCB厚度的场景化选型与常见问题解决
- 2025-09-18 09:41:00
- 浏览量：13

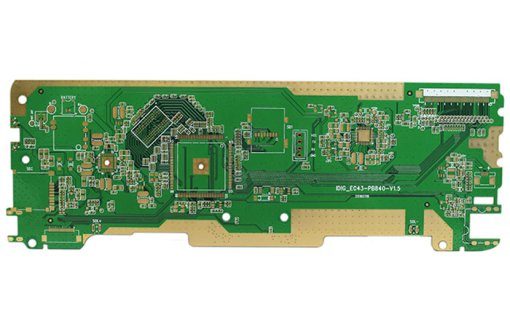

PCB 厚度的选型需 “场景化适配”—— 消费电子追求 “薄型化”（1.0-1.2mm），需平衡厚度与信号性能；工业控制侧重 “可靠性”（1.6-2.4mm），需兼顾机械强度与散热；汽车电子需 “车规级稳定”（1.6mm 为主），需匹配振动与温度环境。若选型不当，会引发信号损耗、机械断裂、散热不良等问题。今天，我们针对四大典型场景，解析厚度选型逻辑、常见问题及解决方案，结合实战案例，帮你掌握场景化选型方法。
一、场景 1：消费电子（手机主板）—— 薄型化与信号性能的平衡
1. 场景需求
核心需求：手机主板需适配薄型外壳（厚度≤1.2mm），同时满足 5G 信号传输（3.5GHz 频段，插入损耗≤0.4dB/inch）、抗弯曲（日常佩戴弯曲无断裂）；
限制条件：厚度超 1.2mm 无法装入外壳，过薄（<1.0mm）会导致信号损耗超标与机械强度不足。
2. 厚度选型逻辑
目标厚度：1.0-1.2mm（基材 0.8-1.0mm + 1oz 铜箔），兼顾薄型化与性能；
关键考量：
基材厚度 0.9mm（±5% 公差），确保射频线路阻抗精度（50±1Ω），信号损耗控制在 0.35-0.4dB/inch；
1oz 铜箔（35μm），满足电流承载（如 CPU 供电线路 1.5A）与基础散热（芯片功耗 5W）；
总厚度 1.1mm（±5% 公差），适配手机中框（容纳空间 1.15mm）。
3. 常见问题与解决方案
问题 1：厚度 1.0mm，信号损耗 0.5dB/inch（超标）
原因：基材过薄（0.8mm），介质损耗与导体损耗叠加；
解决方案：基材增厚至 0.9mm，线路宽度从 0.28mm 微调至 0.29mm（补偿阻抗），损耗降至 0.38dB/inch。
问题 2：厚度 1.0mm，弯曲测试（曲率半径 5mm）开裂率 15%
原因：机械强度不足，铜箔与基材结合力弱；
解决方案：在主板边缘贴装 PI 补强片（局部厚度增至 1.2mm），铜箔改用粗化处理（Ra=1.0μm），开裂率降至 2%。
二、场景 2：工业控制（PLC 主板）—— 机械强度与散热的双重保障
1. 场景需求
核心需求：PLC 主板需承受工业车间振动（10-500Hz，加速度 3g）、承载 500g 电源模块，同时散热（CPU 功耗 10W），工作温度 - 10-60℃；
限制条件：厚度过薄（<1.6mm）抗振动与承重不足，过厚（>2.0mm）会导致与控制柜贴合不良。
2. 厚度选型逻辑
目标厚度：1.6-1.8mm（基材 1.4-1.5mm + 1-2oz 铜箔）；
关键考量：
基材 1.4mm，X/Y 方向 CTE 14ppm/℃，与元件（如连接器 CTE 16ppm/℃）匹配，减少热应力；
电源线路用 2oz 铜箔（70μm），载流能力 2.5A，满足 12V 电源需求；
总厚度 1.6mm，抗折强度 35N，承重 500g 无变形，振动测试（1000 小时）焊点脱落率 < 1%。
3. 常见问题与解决方案
问题 1：厚度 1.6mm，电源线路温度 65℃（超标，要求≤60℃）
原因：1oz 铜箔散热不足；
解决方案：电源线路局部改用 2oz 铜箔（总厚度不变，其他区域仍 1oz），温度降至 55℃。
问题 2：厚度 1.6mm，承载 500g 模块后下垂 1.2mm（要求≤1mm）
原因：承重能力不足；
解决方案：在模块下方增加 2 个支撑柱（高度 1.6mm），下垂量降至 0.5mm，符合要求。
三、场景 3：汽车电子（车载雷达）—— 车规级稳定与信号精度
1. 场景需求
核心需求：车载雷达 PCB 需承受 - 40-85℃宽温、2000Hz 振动（加速度 5g），同时满足 77GHz 毫米波信号传输（插入损耗≤0.5dB/inch）、与雷达天线匹配（阻抗 50±1Ω）；
限制条件：厚度偏差会导致天线位置偏移，影响测距精度；过薄会导致振动失效。
2. 厚度选型逻辑
目标厚度：1.6mm（基材 1.4mm + 1oz 铜箔，高频基材罗杰斯 4350B）；
关键考量：
高频基材 1.4mm（Dk 3.48，Df 0.0031），77GHz 频段损耗 0.45dB/inch，满足雷达信号要求；
1oz 铜箔，表面粗糙度 Ra≤0.3μm，减少趋肤效应损耗；
总厚度 1.6mm（±5% 公差），与雷达外壳（容纳空间 1.7mm）匹配，同时确保天线位置精度（偏差≤0.05mm）。
3. 常见问题与解决方案
问题 1：厚度 1.6mm，温度循环（-40-85℃）后阻抗偏差 ±3Ω
原因：基材与铜箔 CTE 匹配不良，热应力导致线路变形；
解决方案：选用低 CTE 基材（X/Y CTE 13ppm/℃），线路设计增加 “蛇形补偿段”，阻抗偏差降至 ±1Ω。
问题 2：厚度 1.6mm，振动测试后雷达测距精度从 ±0.1m 降至 ±0.3m
原因：PCB 振动导致天线位置偏移；
解决方案：PCB 边缘增加金属固定架（与外壳刚性连接），振动位移从 0.1mm 降至 0.03mm，精度恢复 ±0.1m。
四、场景 4：高功率设备（LED 驱动板）—— 散热优先的厚板选型
1. 场景需求
核心需求：LED 驱动板需承载 10A 大电流（12V 电源）、散热（总功耗 20W），工作温度≤70℃，同时抗老化（寿命 5 万小时）；
限制条件：薄 PCB 无法满足载流与散热，需厚铜箔与厚基材。
2. 厚度选型逻辑
目标厚度：2.4mm（基材 2.0mm + 2oz 铜箔）；
关键考量：
2oz 铜箔（70μm），1mm 宽线路载流 2.5A，10A 电流需 4mm 宽线路，载流安全；
基材 2.0mm，热容量大，温度上升速率慢（2.3℃/ 秒），应对脉冲负载；
总厚度 2.4mm，可设计散热过孔（孔径 0.5mm，间距 2mm），提升热扩散效率。
3. 常见问题与解决方案
问题 1：厚度 2.4mm，LED 工作温度 75℃（超标，要求≤70℃）
原因：散热过孔密度不足；
解决方案：增加散热过孔密度（从 2mm 间距降至 1.5mm），同时在 PCB 背面贴装铝基板（导热系数 200W/(m・K)），温度降至 65℃。
问题 2：厚度 2.4mm，Z 方向 CTE 75ppm/℃，与铝基板（CTE 23ppm/℃）匹配不良
原因：CTE 差异过大，热应力导致分层；
解决方案：使用导热胶（CTE 50ppm/℃）贴合铝基板，补偿 CTE 差异，分层率从 5% 降至 0.1%。
