高频 PCB EMC 兼容布线设计:干扰抑制与合规落地方案

来源:捷配 时间: 2025/12/09 09:09:16 阅读: 216

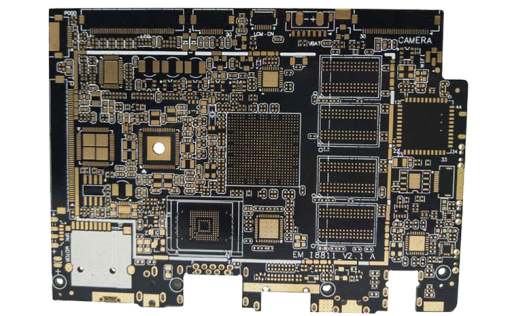

一、引言

电磁兼容性(EMC)是高频 PCB(频率≥1GHz)量产合规的关键要求,直接决定产品能否通过 CE、FCC、CCC 等认证。当前行业痛点突出:约 40% 的高频产品因 EMC 布线设计不当,辐射发射(RE)超标 10-20dBμV/m,传导发射(CE)超出限值 5-10dBμV;部分企业因 EMC 整改延误上市周期 2-3 个月,整改成本超研发预算 30%。捷配作为通过 SGS、UL 等多项认证的 PCB 制造商,深耕 EMC 兼容布线领域,掌握接地屏蔽、滤波隔离、信号优化等核心技术,其高频 PCB 产品 EMC 测试通过率达 99.5%。本文结合 EMC 相关标准与捷配实战经验,提供从干扰抑制到合规落地的全流程布线方案,帮助工程师一次性通过 EMC 认证。



二、高频 PCB EMC 的原理与标准要求

2.1 EMC 兼容的核心原理

EMC 包含电磁干扰(EMI)抑制与电磁抗扰度(EMS)提升两大核心,高频 PCB 的 EMI 主要来源于信号辐射、电源噪声、接地环路,EMS 则指 PCB 抵御外部电磁干扰的能力。布线设计通过优化信号路径、接地结构、屏蔽措施,减少电磁辐射源,切断干扰传播路径,提升产品 EMC 性能。

2.2 EMC 兼容的核心标准要求

高频 PCB EMC 设计需遵循CISPR 22 信息技术设备 EMC 标准FCC Part 15 美国 EMC 标准GB/T 9254 信息技术设备辐射骚扰限值,关键要求包括:
  • 辐射发射(RE):30-1000MHz 频率范围内,限值≤34dBμV/m(Class B,消费电子);
  • 传导发射(CE):150kHz-30MHz 频率范围内,限值≤40dBμV(Class B);
  • 静电抗扰度(ESD):接触放电 ±8kV,空气放电 ±15kV,无性能下降;
  • 浪涌抗扰度:±2kV(电源端口),无失效。

2.3 捷配 EMC 兼容布线的核心技术支撑

捷配配备 EMC 暗室、频谱分析仪、静电放电发生器等专业测试设备,可模拟 EMC 认证测试环境;采用 “全板接地 + 屏蔽隔离 + 滤波优化” 的布线工艺,支持接地屏蔽墙、滤波过孔、EMC 滤波器集成等设计;四大生产基地采用低辐射板材(生益 S1130、罗杰斯 RO4350B),减少材料本身的电磁辐射;自主研发的 DFM 检测工具可提前识别 EMC 风险点,如接地环路、信号辐射路径等。





三、高频 PCB EMC 兼容布线全流程优化

3.1 接地系统设计:切断干扰环路

  1. 接地结构优化:
    • 操作要点:采用 “单点接地 + 网格接地” 组合,高频信号区域(如射频模块)采用单点接地,避免接地环路;整板布设网格接地(网格间距 5-8mm),接地过孔密度≥1 个 /cm²,确保接地阻抗≤0.1Ω;
    • 数据标准:接地过孔孔径 0.2mm,孔壁铜厚≥20μm,接地导线宽度≥0.5mm,符合 IPC-2221 接地设计标准;
  2. 分区接地策略:
    • 操作要点:将 PCB 分为数字区、模拟区、射频区,各区域单独接地,最终汇聚于单点接地平面;数字地与模拟地间距≥2mm,通过窄带连接(宽度≤0.5mm),避免数字噪声干扰模拟信号;
    • 捷配优势:提供接地系统仿真服务,通过 ANSYS Maxwell 模拟接地环路的电磁辐射,提前优化接地布局。

3.2 信号布线优化:减少辐射源

  1. 高频信号布线:
    • 操作要点:高频信号(≥1GHz)采用微带线或带状线布线,避免长距离悬空走线;信号路径最短化,长度≤100mm,超过需采用屏蔽措施;信号线远离 PCB 边缘(≥3mm),避免边缘辐射;
    • 禁忌事项:禁止高频信号形成环路(环路面积≤1cm²),禁止信号线平行于 PCB 边缘,禁止长距离直角转弯;
  2. 差分走线应用:
    • 操作要点:高速接口(USB 4.0、HDMI 2.1)优先采用差分走线,差分对长度差≤3mm,耦合间距一致,减少共模辐射;差分对与其他信号线间距≥5mm,或通过接地导线隔离;
  3. 滤波措施集成:
    • 操作要点:高频信号输入端串联 EMC 滤波器(如共模电感),电源引脚旁就近放置去耦电容(0.1μF+10μF),滤除电源噪声;I/O 接口采用滤波过孔设计,过孔周围布设接地过孔,形成滤波腔。

3.3 屏蔽设计:阻断干扰传播

  1. 屏蔽墙设计:
    • 操作要点:射频模块、时钟电路等强辐射区域周围设计接地屏蔽墙(宽度≥2mm,铜厚 2oz),屏蔽墙高度≥1mm(若需加盖屏蔽罩),接地过孔间距≤5mm,形成闭合屏蔽圈;
    • 工艺保障:捷配采用厚铜电镀工艺,屏蔽墙铜厚可达 3oz,接地过孔覆盖率≥98%,确保屏蔽效果;
  2. 层间屏蔽:
    • 操作要点:多层 PCB 中间层设计接地层,覆盖整个 PCB 区域,接地层与信号层间距 0.15mm,形成层间屏蔽;高频信号采用带状线布线(上下层为接地层),进一步减少辐射;
  3. 接口屏蔽:
    • 操作要点:I/O 接口(如网口、USB 口)设计金属屏蔽罩安装位,屏蔽罩接地脚与 PCB 接地层可靠连接;接口布线区域布设接地过孔阵列,过孔间距≤3mm,阻挡外部干扰进入。

3.4 合规测试与整改:量产前验证

  1. EMC 预测试:
    • 操作要点:量产前通过捷配 EMC 测试中心进行预测试,模拟 CE、FCC 认证环境,测试辐射发射、传导发射、静电抗扰度等项目;
    • 捷配服务:提供 EMC 预测试报告与整改建议,如辐射超标可增加屏蔽墙、缩短信号线;传导超标可优化电源滤波;
  2. 批量一致性控制:
    • 操作要点:将 EMC 优化后的布线参数与工艺参数固化,通过捷配 AI-MOMS 系统监控生产过程,确保每批次产品 EMC 性能一致;批量生产后随机抽样 1% 进行 EMC 测试,验证合规稳定性。





四、案例验证:某 5G 路由器 PCB EMC 兼容布线优化实践

4.1 初始问题

某消费电子厂商 5G 路由器 PCB(工作频率 2.4GHz/5GHz)初始设计 EMC 测试未通过:辐射发射在 5GHz 频段达 45dBμV/m(限值 34dBμV/m),超出 11dB;静电放电(接触放电 ±8kV)后,路由器断网;传导发射在 10MHz 频段达 48dBμV(限值 40dBμV),超出 8dB。

4.2 整改措施(采用捷配 EMC 兼容方案)

  1. 接地与屏蔽优化:重新设计接地系统,射频模块采用单点接地,整板网格接地间距 6mm,接地过孔密度提升至 1.5 个 /cm²;在射频模块周围设计 2mm 宽接地屏蔽墙,接地过孔间距 4mm;
  2. 信号与滤波优化:5GHz 射频信号线缩短至 80mm,采用带状线布线(上下层为接地层);USB 3.0 接口采用差分走线,长度差 2mm,与其他信号线间距 6mm;电源输入端增加共模电感,每个电源引脚旁增加 0.1μF 陶瓷电容 + 10μF 电解电容;
  3. 接口屏蔽:网口、USB 口安装金属屏蔽罩,屏蔽罩接地脚与 PCB 接地层可靠焊接;接口区域布设接地过孔阵列(间距 3mm);
  4. 预测试与整改:通过捷配 EMC 暗室预测试,针对辐射超标频段,进一步缩小射频信号线长度至 60mm,增加屏蔽墙高度至 1.2mm;传导超标通过优化电源滤波电路,更换低 ESR 电容。

4.3 整改效果

  1. EMC 合规:辐射发射降至 32dBμV/m,传导发射降至 38dBμV,均低于 Class B 限值;
  2. 抗扰度提升:静电放电(接触放电 ±8kV、空气放电 ±15kV)后,路由器正常工作,无性能下降;
  3. 量产稳定:批量生产良率达 99.6%,EMC 测试通过率 100%,顺利通过 CE、FCC 认证;
  4. 成本节约:整改周期从 45 天缩短至 10 天,整改成本降低 70%。





高频 PCB EMC 兼容布线的核心是 “减少辐射源、切断传播路径、提升抗扰能力”,工程师需从接地、信号、屏蔽全维度优化。建议:一是优先采用差分走线、带状线布线,缩短高频信号长度;二是构建合理的接地系统,避免接地环路;三是关键区域增加屏蔽措施,接口集成滤波设计;四是量产前进行 EMC 预测试,提前整改风险点。
