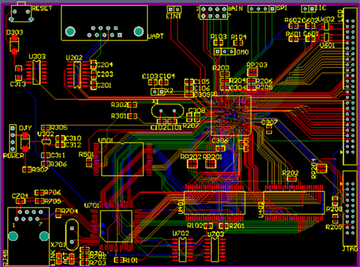

PCB板层的布局设计

　　在确定完信号和层之后，各个层的布局也是需要科学设计的。PCB板设计中层的布局设计遵循如下原则。

　　(1)将电源层平面与相应的地平面相邻。这样设计的目的是形成耦合电容，并与PCB板上的去耦电容共同作用，降低电源平面的阻抗，同时获得较宽的滤波效果。

　　(2)参考层的选择非常重要，从理论上电源层和地层平面都能作为参考层，但是地平面层一般可以接地，这样屏蔽效果要比电源层好很多，所以一般情况下优先选择地平面作为参考平面。

　　(3)相邻两层的关键信号不能跨分割区。否则会形成较大的信号环路，产生较强的辐射和耦合。

　　(4)要保持地平面的完整性，不能在地平面走线，如果信号线密度实在太大，可以考虑在电源层的边缘走线。

　　(5)在高速信号，试中信号，高频信号等关键信号的下面设计地线层，这样信号环路的路径最短，辐射最小。

　　(6)高速电路设计过程中必须考虑如何处理电源的辐射和对整个系统的干扰。一般情况下要使电源层平面的面积小于地平面的面积，这样地平面可以对电源起屏蔽作用。一般要求电源平面比地平面缩进2倍的介质厚度。如果要减小电源层的缩进，就要使介质的厚度尽量小。

　　在多层印制板的布局设计中要遵循的一般原则:

　　(1)电源层平面应靠近接地平面，并且设计在接地平面之下。

　　(2)布线层应设计与整块金属平面相邻。

　　(3)数字信号和模拟信号要有隔离设计，首先要避免数字信号和模拟信号在同一个层，如果避免不了，可以采用模拟信号和数字信号分区域布线，用开槽等方式将模拟信号区和数字信号区隔离。对模拟电源和数字电源也一样。尤其是数字电源，辐射非常大，一定要隔离并屏蔽。

　　(4)在中间层的印制线条形成平面波导，在表面层形成微带线，两者传输特性不同。

　　(5)时钟电路和高频电路是主要的干扰和辐射源，一定要单独安排、远离敏感电路。

　　(6)不同层所含的杂散电流和高频辐射电流不同，布线时，不能同等看待。
