高速PCB的电磁兼容实战策略

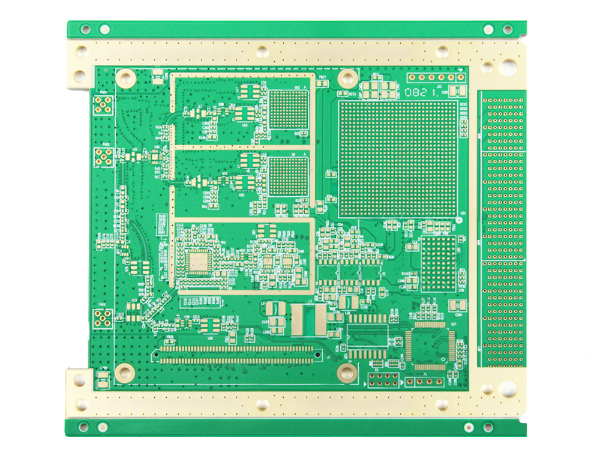

现代高速电路板面临严峻的电磁兼容挑战。千兆级传输速度意味着信号变化快如闪电，一个微小瞬间的电流波动就能产生强烈的电磁场。传统的电磁兼容方案已显得力不从心。工程师需要更精准的方法来应对信号失真、系统崩溃、辐射超标等问题。电磁兼容的核心是能量管理，我们需要阻止内部干扰外泄，同时防御外部干扰入侵。

控制干扰源头

干扰通常来自几个关键部位：高频时钟电路、开关电源模块、快速逻辑器件。从源头减少干扰是最有效的策略：

1. 优选低噪声器件
   工程师应选择信号边沿变化较缓的芯片。例如设计USB 3.0接口时，选择上升时间为2纳秒的芯片比0.5纳秒芯片产生的高频噪声少5倍。对于像晶振这样的强辐射源，必须将其金属外壳接地，并且尽可能靠近主芯片安装。最佳布局应将时钟线长度控制在5毫米内，这种布置能有效屏蔽噪声。

2. 封锁时钟信号辐射
   我们推荐采用"三明治"布线结构：在两层接地平面之间布置时钟线。实际测试证明这种结构比普通表层布线减少70%的电磁辐射。时钟线两侧应布置专用接地保护线，并每隔一段距离设置接地过孔，构成电磁屏蔽笼。

3. 优化电源噪声
   开关电源在切换时产生强烈干扰。使用氮化镓器件配合零电压开关技术，可以将噪声主要频率控制在30兆赫兹以下，避免影响无线通信频段。

阻断干扰传播

即使源头控制良好，干扰仍会通过传导和耦合途径扩散。解决关键在于优化电流路径和加强隔离：

1. 科学分割地平面
   数模混合电路必须将数字地与模拟地物理分离。仅允许在电源入口处进行单点连接。某医疗器械的成功案例显示：在ADC芯片下方建立独立模拟地岛，使干扰电流降低99%。但需注意：当信号超过100兆赫兹时，应采用整块地平面配合功能分区布局。

2. 掌握层叠设计规则
   电源层与地层间距是关键参数。当地平面边缘超出电源层边界20倍层距时，边缘辐射可减少70%。例如6层板中层距0.2毫米，则地平面需外延4毫米。

3. 控制信号串扰
   高速差分线（如USB3）必须遵循3倍线宽间距法则。对于精密模拟信号（如传感器输入），采用接地线双面包围，配合每2.5毫米间距的接地过孔阵列，构建微型电磁屏蔽笼。

保护敏感电路

关键信号线路需要特殊防护措施：

1. 精控微小信号回路
   放大器输入端必须最小化电流回路面积。某精密测量设备将关键元件布局在1平方厘米区域内，50赫兹工频干扰降至原值的1/300。射频电路推荐采用地线双面包夹的特殊布线结构，确保信号封闭传输。

2. 构建电源防护体系
   高速芯片电源需三级防护：

• 芯片引脚旁放置1微法电容（应对高频噪声）

• 1厘米内布置10微法电容（处理中频噪声）

• 电源入口使用电解电容配合磁珠（滤除低频干扰）
  合理组合可使电源电压波动小于30毫伏。

3. 强化接口防护
   板间连接器是电磁干扰的通道。建议在连接器下方预留3毫米宽接地隔离带，所有信号通过RC滤波器进入电路板，就像设置电磁安检通道。

验证设计效果

电磁兼容设计必须经过实测验证：

• 采用时域反射检测
  帮助发现线路阻抗异常点。某服务器主板通过此方法定位到内存插槽区域阻抗突变，修正布线后信号过冲改善57%。

• 使用近场扫描定位
  电磁探头能准确找出辐射热点。某汽车雷达模块检测发现天线馈线存在干扰，加装屏蔽罩后通过测试。

典型失败案例：某工业控制器初测未过，追查发现继电器线路与通信线平行走线。调整线路走向为直角交叉并保持10毫米间距后，抗干扰能力提升一倍。

高速PCB电磁兼容设计是系统工程。当我们使干扰低于环境背景噪声，并让关键电路具备足够抗干扰能力，就能达成稳定的电磁平衡状态。
