降低PCB辐射的布线技巧与实战案例分享

一位工程师在电磁兼容实验室眉头紧锁。他设计的网络设备在32.76MHz频点辐射超标4dB，测试曲线像一柄利剑刺穿标准限值线。反复排查后，他发现只要主控制板插入背板，这个辐射尖峰就如影随形出现。现代电子设备的工作频率越来越高，信号变化只需0.1纳秒。这种极速切换产生的电磁能量若处理不当，就会形成辐射干扰。控制印刷电路板（PCB）的辐射强度，已成为保证产品通过电磁兼容测试的关键。

一、控制辐射源头：

每个高速信号都可能成为辐射发射源。信号线的位置对辐射强度有直接影响。将关键信号远离PCB边缘至少5毫米，能使辐射降低20dB。多层板设计时，优先将时钟线等高速信号布置在内层带状线区域，上下用地平面夹住。这种“三明治”结构比表层布线减少70%辐射，同时提供静电放电保护。

热散热器常被忽视为辐射源。当散热器物理尺寸接近工作频率波长时，会变成高效天线。在1GHz以下频率，可以用多个接地点将散热器与PCB地平面连接。但在更高频段，需要在散热器与电路板之间添加专用微波吸收材料，直接抑制表面电流产生的辐射。

时钟电路是辐射大户。工程师应选择信号边沿变化较缓的时钟芯片。一个5G设备案例中，设计团队将25GHz晶振嵌入地层之间，并将布线缩至3毫米，使时钟相位噪声降低15dB，系统误码率改善百倍。

二、优化布线路径：让能量有序流动

走线路径决定电磁能量的走向。对于USB、HDMI等高速差分线，严格执行3倍线宽间距法则（3W规则）。当两条信号线中心距小于3倍线宽时，串扰会指数级增长。同时避免长距离平行走线，必须平行时在中间加地线隔离。

直角走线会使阻抗突变，产生信号反射。改用45度斜角或圆弧转角，能减少15%额外电感。在敏感模拟电路（如传感器输入）周围，采用“包地铜+过孔围栏”：左右布置接地线，上下每2.5毫米设置接地过孔，形成电磁隔离笼。

地平面分割需要科学处理。数模混合电路应将数字地与模拟地物理分隔，仅在电源入口单点连接。某医疗器械在ADC芯片下方建立独立模拟地岛，使共模干扰电流降低40dB。但超过100MHz的信号应采用统一地平面，仅作功能分区布局。

三、特殊电路处理：电源与隔离设计

电源层是辐射重灾区。采用20H原则可显著降低边缘辐射：电源层边界比地平面内缩20倍层间距。例如6层板中层距0.2毫米时，地平面需外延4毫米。在电源层四周布置接地过孔阵列（间距≤3毫米），形成“过孔屏蔽墙”，能有效抑制1GHz以下干扰。

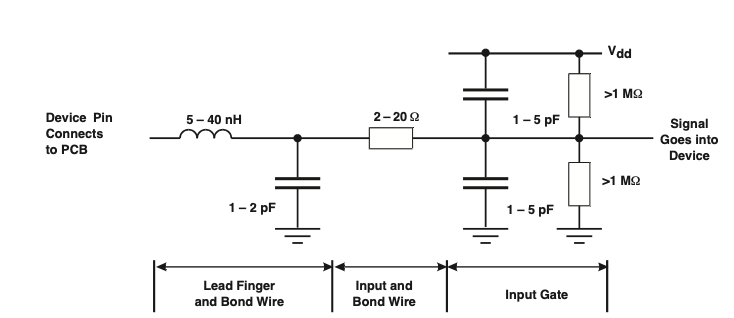

隔离电源芯片需特别关注。原/副边VCC引脚2毫米范围内必须布置10μF储能电容和0.1μF高频去耦电容。电容到芯片引脚的路径要短，包围面积最小化。错误示范是将过孔放在芯片与电容之间，这会增加寄生电感；正确做法是过孔位于电容外侧，必要时多用并联过孔。

去耦电容布置有讲究。高速芯片（如FPGA）采用三级防护：芯片引脚旁放1μF陶瓷电容（抑制500MHz噪声）；1厘米内布置10μF钽电容（处理100MHz噪声）；电源入口用“电解电容+磁珠”滤除低频纹波。这个组合能将电源噪声压至峰峰值30mV以内。

四、实战案例：32MHz辐射超标

某通信设备在32.76MHz频点辐射超标4dB。工程师首先发现主控制板插入背板时必现该干扰。用磁环夹住电源线辐射消失，说明干扰通过电源系统传播。

问题定位：

• 背板时钟线距-48V电源仅50mil

• 主控板VTT电源层与-48V层大面积重叠

• 32MHz时钟噪声通过容性耦合到电源层

解决措施：

1. 重构电源层布局，使-48V电源区域无其他平面重叠

2. 将VTT电源去耦电容优化为0.1μF+0.022μF并联组合

3. 在背板时钟路径增加滤波网络

最终结果：32MHz频点辐射降低至标准限值内，设备通过认证。

PCB电磁辐射控制是门平衡艺术。既要让干扰源强度低于环境本底噪声，又要使敏感电路具备足够免疫力。从源头扼制干扰产生，在路径阻断能量传播，为关键信号构建防护屏障，才能让电子设备在复杂的电磁环境中稳定工作。
