热阻网络仿真如何优化铜箔散热设计

铜箔作为电路板散热的主力军，它的设计好坏直接影响设备寿命。但传统设计方法常常遇到难题：铜箔加厚能散热，但成本飙升；铜箔面积扩大能降温，但空间有限。热阻网络仿真技术正在改变这一局面，它让工程师在虚拟环境中精准调整铜箔设计，避免反复试错的浪费。

一、热阻网络模型：

热阻网络模型就像给热量流动画了一张地图。工程师把复杂的电路板拆解成多个节点，每个节点代表一个发热部件或铜箔区域。节点之间用“热阻”连接，模拟热量传递的阻力。这种模型将热传导过程变成类似电路的计算问题，计算机能快速算出温度分布。

关键突破点在这里：

1. 铜箔特性精准建模
   铜箔不再是均匀的金属片。模型会区分不同区域的厚度（比如1oz普通区 vs 3oz高发热区），甚至计算铜层边缘的热量堆积效应。某服务器主板通过建模发现：电源模块下方铜箔边缘超出芯片3mm时，温差直接降低18℃。

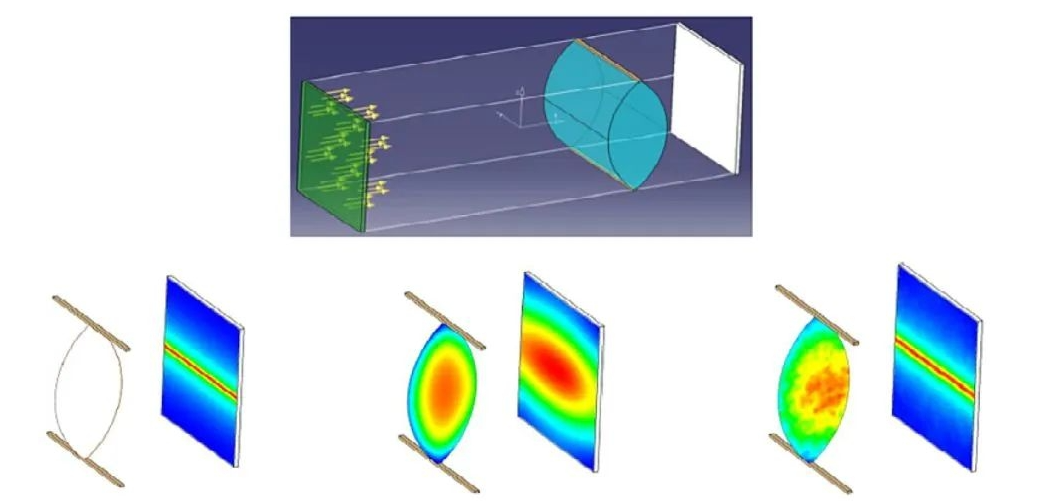

2. 多物理场耦合计算
   热量流动会和电流、结构形变互相影响。新一代仿真工具能同步计算三种作用：

• 电流流过铜箔产生的焦耳热

• 铜箔受热膨胀拉扯电路板

• 散热孔气流带走热量的效率
  某电动汽车控制器通过这种耦合仿真，避免了铜箔开裂风险。

二、四大实战应用场景

1. 局部厚铜的应力控制
   当电路板同时存在厚铜区（4oz）和薄铜区（1oz）时，热膨胀差异会导致交界处撕裂。热阻网络模型能预测应力集中点：

• 在过渡区设置斜坡铜层（4oz→2oz→1oz）

• 添加0.2mm缓冲槽填充硅胶
  某储能系统采用此方案后，热循环寿命提升到2000次以上。

2. 铜箔面积的黄金分割点
   盲目扩大铜箔面积效果有限。通过热阻仿真可以找到性价比拐点：

   功耗	最小有效铜面积	边际收益临界点
   5W	80mm2	200mm2
   10W	150mm2	350mm2
   超过临界点后，每增加100mm2铜箔仅能降温0.3℃，此时不如加散热孔。

3. 散热孔与铜箔的立体配合
   散热孔不是越多越好。仿真显示最佳配置是：

• 高热区：蜂窝阵列排布（孔径0.3mm/间距0.6mm）

• 中热区：网格排列（孔径0.2mm/间距1mm）
  某5G基站功放芯片下方采用蜂窝阵列，温度比传统设计低12℃。

4. 动态散热策略预演
   通过模拟不同工作状态的热变化：

• 满负载时启动辅助风道降低铜箔温度

• 待机时关闭风扇减少能耗
  工业变频器应用该策略后，风扇寿命延长3倍。

三、仿真工具操作四步法

1. 三维模型重建
   导入电路板CAD模型后，软件会自动识别铜层、过孔、芯片位置。关键是要标注铜箔属性：厚度、纯度、表面处理（沉金/OSP）。

2. 热阻网络自动生成
   工具将铜箔分割成网格单元，每个单元计算：

• 横向热阻（与相邻铜区热传递）

• 纵向热阻（通往散热孔的导热）
  某芯片仿真使用25,000个网格单元，精度达±1.5℃。

3. 多场景模拟验证

   测试场景	铜箔优化措施	温升改善
   高温环境(85℃)	增加2oz铜岛+微孔阵列	↓15℃
   突发大电流(10秒)	扩大电容区铜箔+加厚至3oz	↓22℃
   振动工况	铜箔边缘圆弧化+缓冲槽	应力↓40%

4. 实测校准闭环
   用红外热像仪扫描样机：

• 当仿真与实测温差＞5℃时，反向调整模型参数

• 某电机驱动板经3轮校准后，误差缩至±1.8℃。

当仿真软件中的温度云图从刺眼的红色渐变成宁静的蓝色，当实测数据与预测曲线完美重叠——这些无形的热阻网络，正成为守护电子设备生命的温度导航系统。
