六层PCB阻抗测试有哪些关键方法

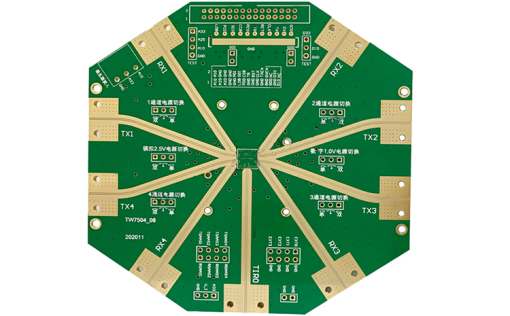

六层板的信号传输质量直接取决于阻抗控制的精度。阻抗匹配不良会导致信号反射、数据错误甚至系统崩溃。因此，阻抗测试是六层板制造中必不可少的环节。下面我们详细拆解六层板阻抗测试的核心方法和操作要点。

一、为什么阻抗测试对六层板特别重要

六层板的结构比四层板更复杂。它通常包含多个信号层和参考平面。例如，典型六层板的叠层可能是：

• 顶层（微带线）

• 地平面

• 内信号层（带状线）

• 电源层

• 内信号层（带状线）

• 底层（微带线）

这种结构在提升布线密度的同时，也增加了阻抗控制的难度。信号路径变短、干扰源增多，任何阻抗偏差都可能引发信号失真。

二、三种主流测试方法及其适用场景

1. 时域反射计（TDR）测试

TDR是PCB厂最常用的阻抗测试工具。它的原理是向传输线发送高速脉冲，通过分析反射波的幅度和时间差来计算阻抗值。

• 适用场景：适合单端阻抗测试和阻抗突变点定位（如过孔、拐角）。

• 操作要点：脉冲宽度需根据线长调整，短走线用窄脉冲（如20ps），长走线用宽脉冲（如200ps）。测试时需避开线路首尾30%区域，只取中间40%的稳定值。

2. 矢量网络分析仪（VNA）测试

VNA通过扫描频率响应来获取S参数，再转换为阻抗值。

• 适用场景：高频差分信号（如USB3.0、PCIe）和复杂传输网络。

• 操作要点：校准是成败关键。需在测试前用开路/短路/负载校准件消除系统误差。测试频率应覆盖信号基频的5倍以上（例如5GHz信号需测至25GHz）。

3. 阻抗测试条（Test Coupon）法

这是目前量产中最可靠的方法。测试条设计在板边，其线宽、间距、介质层厚与板上实际阻抗线完全一致。

• 优势：避免直接测板导致的探头损伤，且可模拟真实生产参数。

• 设计要点：六层板的测试条需包含所有阻抗类型（如单端50Ω、差分90Ω/100Ω），并标注对应层编号（例如L3带状线）。

三、影响测试结果的四大关键因素

1. 环境控制

• 温湿度：温度每变化1℃，介电常数(Er)波动0.5%，导致阻抗偏移1Ω。需在23±2℃、RH45%~55%环境下测试。

• 清洁度：探针接触点的氧化物会使阻抗虚高。建议用纤维笔蘸酒精擦拭测试点。

2. 设计参数适配

六层板因层压结构复杂，需特别注意：

• 线宽补偿：内层蚀刻侧蚀量比外层大0.2mil，设计线宽需预加宽（例如目标5mil则设计5.3mil）。

• 玻璃布选型：1080型号玻璃布的Er=4.0，而2116型号Er=4.3。选错会导致带状线阻抗偏差3Ω以上。

3. 材料一致性

• 铜厚公差：1oz铜实际厚度在1.2~1.4mil间波动。若未补偿，每0.1mil变化影响阻抗0.8Ω。

• 介质层均匀性：PP半固化片的流胶量需>80%，否则层间厚度不均会引发局部阻抗突变。

4. 测试设备限制

• TDR探头带宽：测量10GHz信号需16GHz以上探头（奈奎斯特定理）。

• 接地方式：差分测试必须用双针接地探头，单针接地会导致共模噪声。

四、六层板测试的特别注意事项

1. 内层测试优先：六层板的带状线（L2/L3/L4）对阻抗变化更敏感。建议先用测试条验证内层，再测外层微带线。

2. 对称层同步测试：如板子采用对称叠层（如TOP-GND-S1-PWR-S2-GND-BOT），需同时测试L1与L6、L3与L4的阻抗，偏差应<±2Ω。

3. 电源层影响：当信号层相邻电源平面时（如S1层参考PWR层），需在电源引脚加0.1μF电容后再测试，避免电源噪声干扰。

五、测试操作中的实用技巧

1. 多点采样法：
   每条阻抗线测3点（25%/50%/75%位置），取平均值。若六层板有20条阻抗线，至少抽测4条。

2. 交叉验证：
   对关键信号（如时钟线）同时用TDR和VNA测试。TDR看阻抗连续性，VNA查频域谐振点。

3. 失效根因分析：
   若阻抗超差：

• 整体偏高→检查铜厚是否过薄或线宽过细

• 局部突变→用TDR定位是否存在结构缺陷（如残铜不均）

六层板阻抗测试既是科学也是艺术。它需要理论计算、工艺理解和实测经验三者的结合。掌握TDR/VNA/测试条法的适用场景，严控温湿度和材料参数，活用对称层比对和交叉验证策略，才能将六层板的阻抗波动牢牢锁在公差带内。随着112Gbps等高速接口的普及，测试方法也需从时域向频域深化，这是下一代技术必须跨越的门槛。
