高密度PCB元件贴装的5大挑战

对于电气工程师来说，设计高密度印刷电路板 （PCB） 并非易事。随着更小、更快、更强大的电子设备的推动，高密度 PCB 元件间距成为一个关键因素。但是 PCB 元件放置问题的最大障碍是什么，您如何有效地解决它们？在这篇博客中，我们将深入探讨高密度 PCB 设计的 5 大挑战，并使用元件布局优化技术、高密度 PCB 的 DFM 以及在高密度 PCB 中最大限度地减少信号干扰的技巧提供实用的解决方案。无论您是在紧凑型 IoT 设备还是高速服务器主板上工作，这些见解都将帮助您实现可靠和高效的设计。

为什么高密度 PCB 元件放置很重要

高密度 PCB 是现代电子产品的支柱，可在智能手机、医疗设备和汽车系统中实现紧凑的设计。然而，将更多组件封装到更小的空间会带来独特的挑战。如果不及早解决，信号干扰、热管理和制造限制等问题可能会导致性能故障或代价高昂的重新设计。对于电气工程师来说，掌握高密度 PCB 元件间距对于满足设计规范和确保可靠性至关重要。

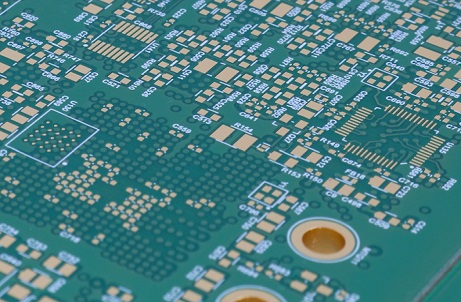

在我们深入研究具体挑战之前，让我们先想象一下高密度电路板的复杂性。

挑战 1：元件放置空间有限

高密度设计中最明显的 PCB 元件放置问题之一是空间的绝对不足。随着设备的小型化，工程师必须在微小的封装中安装更多组件，例如微控制器、电容器和连接器。例如，现代智能手机 PCB 可能需要在小于 10 平方英寸的面积内容纳 1,000 多个元件。这种紧凑的间距通常会导致零件重叠或布线走线的间隙不足。

解决方案：战略组件分组和层堆叠

要克服这个问题，请使用元件放置优化技术，将相关元件分组在一起。将处理器和内存芯片等高速组件彼此靠近放置，以最大限度地减少走线长度并降低延迟。此外，利用多层 PCB 垂直堆叠组件。6 层或 8 层板可以提供额外的布线空间，允许您在各层之间分配元件，同时保持紧凑的占用空间。

另一个技巧是优先考虑较小的表面贴装器件 （SMD），而不是通孔元件。SMD，如 0402 或 0201 电阻器，占用的空间更小，非常适合高密度设计。使用具有自动放置功能的设计软件来试验布局并找到最有效的排列。

挑战 2：信号完整性和干扰

在高密度 PCB 中，元件封装得非常紧密，以至于电磁干扰 （EMI） 和串扰成为重要问题。高速信号（例如在现代通信设备中以 5 GHz 或更高频率运行的信号）特别容易受到干扰。如果没有适当的规划，最大限度地减少密集 PCB 中的信号干扰成为一项艰巨的任务，从而导致数据错误或系统故障。

解决方案：实施接地层和受控阻抗

为了解决这个问题，请在 PCB 叠层中加入实心接地层。专用接地层通过为信号提供低阻抗返回路径来降低 EMI。例如，在 4 层电路板中，将第二层专用于接地，以屏蔽相邻层上的高速走线。此外，对关键信号使用受控阻抗布线。保持一致的走线宽度（例如，50 欧姆阻抗为 6 mils）并避免急剧弯曲以防止信号反射。

另一种有效的策略是将模拟和数字组件分开。将敏感的模拟电路远离嘈杂的数字电路，以避免干扰。如果空间限制使此作变得困难，请使用屏蔽罐或铁氧体磁珠来隔离嘈杂的部分。

挑战 3：密集布局中的热管理

散热是高密度 PCB 的一个关键问题。电源稳压器或高性能 CPU 等组件会产生大量热量，在极端情况下有时会超过 100°C。当组件放置得太近时，热量会积聚，随着时间的推移可能会损坏附近的部件或性能下降。

解决方案：优化间距并添加散热

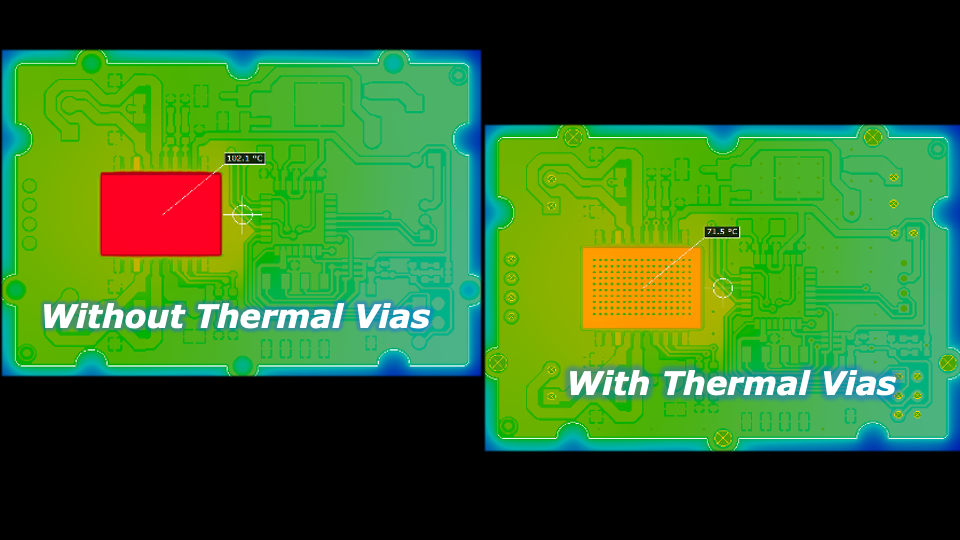

虽然高密度 PCB 元件间距有限，但战略性放置有助于管理热量。将高功率元件放置在电路板边缘或气流较好的区域附近。使用热通孔（填充有导电材料的小孔）将热量从热元件传递到铜层或散热器。例如，在功率 IC 下放置 10-15 个热通孔可以将其工作温度降低多达 20°C。

此外，还要考虑 PCB 材料的导热性。FR-4 是一种常见的衬底，其导热系数约为 0.3 W/m·K，这对于高温设计来说可能不够。选择具有更高导电性 （1-2 W/m·K） 的金属芯 PCB （MCPCB） 等材料，以获得更好的散热效果。

挑战 4：制造限制和 DFM 问题

高密度设计通常会突破制造能力的极限。微小的元件尺寸、较窄的走线宽度（例如 3 mils）和紧密的间隙都可能导致制造错误或装配失败。忽略高密度 PCB 的 DFM（可制造性设计）可能会导致电路板无法生产或容易出现焊桥等缺陷。

解决方案：遵循 DFM 指南并与制造商合作

首先，请遵守特定于高密度设计的 DFM 指南。确保组件之间的最小间距符合制造商的能力 — 标准工艺通常为 6-8 mils。对 QFN 封装等细间距元件使用更大的焊盘，以提高可焊性。例如，0.5 mm 间距的 QFN 可能需要将焊盘延伸到引脚之外 0.1 mm，以便在组装过程中更好地对齐。

协作是关键。在设计阶段的早期，请咨询您的 PCB 制造商以了解他们的限制。许多公司提供 DFM 检查，以便在生产前识别潜在问题。Altium Designer 或 KiCad 等工具也具有内置的 DFM 规则，用于在布局过程中标记违规行为。

挑战 5：密集设计中的布线复杂性

在高密度 PCB 中布线就像解决一个复杂的难题。由于有数百个元件和有限的空间，工程师通常很难在不违反设计规则或创建长而低效路径的情况下对走线进行布线。这种复杂性可能会延迟项目并增加信号完整性问题的风险。

解决方案：使用高级路由工具和 HDI 技术

利用具有高级布线功能的 PCB 设计软件。自动布线器可以处理初始走线放置，然后您可以针对关键网络进行手动微调。高密度互连 （HDI） 技术，如微孔和盲孔，允许通过连接层来实现更密集的布线，而不占用表面空间。例如，与传统的 0.3 mm 钻孔通孔相比，直径为 0.1 mm 的微孔可以节省空间。

首先确定关键网络的优先级。在信号线之前布线电源和接地走线，以确保稳定的电压分配。保持高速走线简短而直接，对于 1 GHz 以上的信号，最好在 1 英寸以下，以最大限度地减少延迟和干扰。

高密度 PCB 元件放置的最佳实践

除了解决特定挑战外，采用通用最佳实践还可以提升您的高密度 PCB 设计：

• 尽早计划：在详细设计之前创建一个粗略的放置计划。预先确定关键组件及其约束。

• 使用仿真工具：SPICE 或 HyperLynx 等软件可以模拟信号完整性和热性能，以便在制造之前发现问题。

• 迭代测试：构建原型以验证您的设计。小规模的测试运行可以揭示仿真可能会遗漏的放置缺陷。

• 保持更新：制造技术不断发展。不断学习新材料和技术，以领先于设计挑战。

掌握高密度 PCB 设计

高密度 PCB 元件布局是在空间限制、信号完整性、热管理、可制造性和布线复杂性之间取得平衡。通过了解前 5 大挑战（空间有限、信号干扰、散热、DFM 问题和布线困难），您可以应用有针对性的解决方案来改进您的设计。多层堆叠、接地平面、热通孔、DFM 协作和 HDI 布线等技术是工程师用于元件放置优化技术的强大工具。

随着电子产品的不断缩小和性能需求的增长，掌握高密度 PCB 元件间距并最大限度地减少密集 PCB 中的信号干扰仍将是关键技能。在您的下一个项目中开始实施这些策略，并随时联系制造商或同行以获取见解。
