精密运算放大器在高分辨率ADC应用中的关键作用

来源: 时间: 2025/06/24 09:44:00 阅读: 270

一、为什么精密运放对 ADC 精度至关重要

在设计高分辨率模数转换器(ADC)系统时,模拟前端的性能直接决定了数据采集的准确性。特别是在16位到24位ADC中,任何微小的模拟误差都可能被数字化放大。此时,负责驱动ADC输入的运算放大器必须具备极低的噪声和失调电压。如果前端电路引入多余噪声,ADC的有效位数(ENOB)将明显下降。


二、低噪声运放选择的核心参数

为了保证ADC的性能,放大器的以下参数需要重点关注:

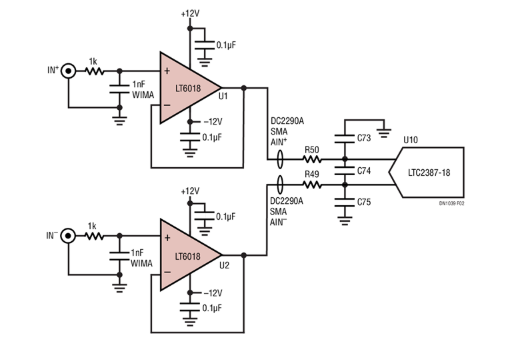

  • 输入电压噪声:噪声密度建议控制在5 nV/√Hz以下,越低越好。像LT6018这种器件可提供1.2 nV/√Hz,适合高精度应用。

  • 输入电流噪声:对于高阻抗源,电流噪声的影响不可忽视。选择偏置电流小于1pA的器件有助于减少误差。

  • 带宽与增益积:ADC采样频率较高时,运放的带宽应至少为采样率的十倍,才能避免信号削波或增益下跌。

通过选用满足这些参数的运放,可以保证ADC可以忠实地反映输入信号的微小变化。


三、处理失调电压:误差补偿的重要一步

失调电压会在ADC输入端形成直流偏差。这在精度要求高的应用中同样不可忽视。要抑制偏移,可以采用以下方法:

  • 硬件补偿:使用调整电位器、电阻网络,或在输入端加上校正电压来中和失调。

  • 软件校准:采集系统上电后先进行偏移测量,然后在数字处理阶段将其扣除。

例如,一个偏移为500μV的系统,在24位ADC中可能对应多个LSB误差。适当的硬件或软件校准可将此误差压缩至可接受范围。

四、精密运放在模拟前端的任务

运放作为ADC前的驱动级,主要任务包括:

  1. 提升信号幅度,使其接近ADC的输入参考电平。

  2. 抑制共模噪声,提升信噪比。

  3. 保持输出线性,避免信号畸变。

以应变计为例,其输出信号幅度一般只有几毫伏。如果直接送入ADC,可能信号太小无法解析。通过放大100倍后,电压变为几百毫伏,更适合ADC输入范围。同时,放大器的共模抑制比应大于100 dB,才能有效过滤电源等干扰源。

五、运放建立时间对 ADC 的影响

建立时间(settling time)描述的是放大器对输入变化做出稳定响应所需的时间。SAR型ADC尤其敏感于这一参数。

举个例子,若一个16位ADC的采样周期为500ns,那么运放必须在采样窗口内将输出稳定至小于0.5 LSB误差。也就是说,精度要求高的系统中,放大器建立时间应优于100ns,并且slew rate应达到10 V/μs以上,才可满足动态采样要求。

如果运放响应太慢,ADC采样到的电压就可能出现偏差,进而导致信号失真或数据错误。

六、驱动高分辨率 ADC 的放大器要求

现代ADC,特别是delta-sigma类型的ADC,输入结构常包含电容采样网络。这个结构在采样瞬间会快速吸收电荷,从而要求前端运放必须能提供足够快、稳定的充电能力。

在此情况下,放大器应具备:

  • 低输出阻抗

  • 足够的电流驱动能力(>20mA)

  • 快速的建立速度

  • 差分输出(用于驱动差分ADC)

像LTC6362这类全差分运放,不但能提供平衡驱动,还能有效屏蔽共模干扰,适用于高速数据采集系统。

七、抑制误差的实用技巧

下面是提升系统精度的一些实用建议:

  1. 电源去耦:在运放供电引脚附近加0.1μF和10μF电容,有助于屏蔽高频噪声。

  2. 布线隔离:模拟部分与数字部分要分开接地,并减少电源和信号的耦合。

  3. 滤波设计:ADC前加入低通RC滤波器,防止高频干扰混入信号。

  4. 温度漂移控制:选用热漂移低于1μV/°C的运放,提升环境适应性。

  5. 仿真验证:通过SPICE模型提前验证系统特性,有助于发现潜在问题。

八、实际设计案例分析

假设设计一个24位ADC系统,测量负载传感器信号(±10mV范围),ADC基准为2.5V,采样速率为100次每秒。

设计步骤如下:

  1. 选用低噪声放大器(如AD8421),并配置增益100。

  2. 使用差分结构输出 ±1V 信号,匹配ADC输入。

  3. 加入截止频率为50Hz的RC滤波器,屏蔽电源干扰。

  4. 保证建立时间小于ADC采样间隔(10ms)。

该设计最终可确保系统分辨率达到理论24位要求,数据稳定可靠。

九、避免常见设计错误

在系统设计中,应特别注意以下问题:

  • 低估外部噪声源:电源噪声、布线耦合、热噪声都可能影响精度。

  • 忽视ADC输入特性:输入阻抗、电压范围必须和前端匹配。

  • 测试条件不足:样机应在工作环境下测试,包括温度、湿度变化。

  • 使用不匹配器件:如选用带宽不足或输出能力不够的放大器。


高分辨率ADC的优势只有在强大而稳定的模拟前端支持下才能充分发挥。选择合适的精密运放,控制噪声、补偿偏移并匹配ADC采样特性,是构建高性能数据采集系统的关键。今后在系统设计中,合理权衡参数、谨慎布局、结合实测将是确保成功的有效路径。
