一、为什么高密度PCB的可制造性问题越来越重要

在过去几年中，电子产品向小型化、轻量化、多功能方向发展。为了在有限空间中集成更多功能，设计工程师不得不提高电路板的布线密度。这就产生了所谓的高密度PCB（High-Density Interconnect，HDI）。HDI板常用于智能手机、笔记本电脑、可穿戴设备、医疗仪器和航空航天等场合。

由于线路更密、孔径更小、层数更多，HDI板的生产难度明显高于传统PCB。如果没有在设计阶段考虑可制造性，就会在生产环节出现许多问题，比如开路、短路、焊盘脱落、孔偏移等。这些问题不仅影响产品质量，还会大幅提高生产成本。

所以，了解并掌握高密度PCB的制造限制，在设计初期作出合理规划，是提高良率、控制成本、确保项目成功的关键。

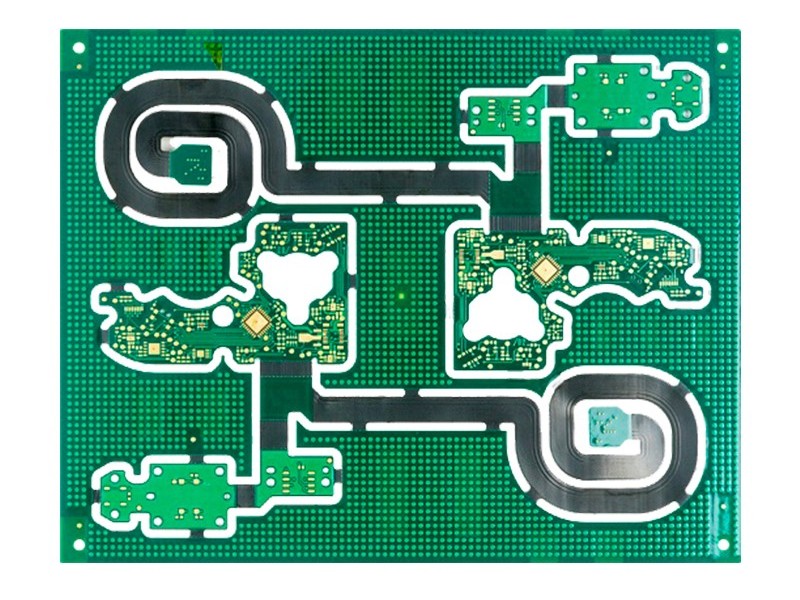

二、高密度PCB在制造上面临哪些主要挑战

1. 微小尺寸元件带来的布局压力

随着芯片封装形式的变化，越来越多使用BGA、CSP、QFN等高密度封装。它们的引脚间距小，有的甚至低于0.4mm。这种封装类型需要在极小面积内完成走线，传统布线方式已经难以胜任。

2. 微孔和激光盲孔制造精度要求高

为了在多层间实现连接，同时不影响其它层的完整性，设计师大量使用激光钻孔形成盲孔或埋孔。这些孔的直径一般在0.1mm以下，对钻孔设备、对位精度、沉铜均匀性都有很高要求。

3. 焊盘与走线间距不足带来短路风险

高密度走线不可避免地会降低焊盘之间的间距，尤其是在BGA阵列区域。这使得丝印移位、电镀不均、残留杂质等因素更容易造成桥连或短路。

4. 层间对位与板材变形难以控制

HDI板通常层数较多，并采用多次压合技术，板材会因热压和机械应力产生形变。在层对层精度要求在几十微米的情况下，哪怕轻微的偏移也会带来功能失效。

5. 可测试性下降，返工困难

高密度布局导致测试点减少、测试针不易接触，给功能测试和故障排查带来困难。而一旦出现问题，焊盘微小、间距紧凑也让维修操作变得非常困难。

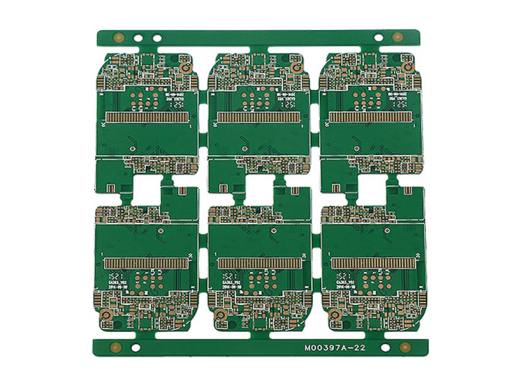

三、设计环节如何应对这些可制造性问题

面对这些挑战，我们可以从设计层面入手，采取一系列策略提升可制造性。

1. 合理使用HDI结构（盲孔/埋孔/堆叠孔）

可以根据电路复杂度选择不同的HDI结构：

• 一级HDI：采用激光盲孔连接1-2层，适合大部分中等密度设计；

• 二级HDI：盲孔+埋孔，适合高端智能设备；

• 多次压合堆叠盲孔：适用于超高密度产品如服务器、核心交换设备。

同时，建议避免盲孔直接对齐，可以使用阶梯式布孔，以避免局部厚度突变。

2. 走线宽度与间距设计符合加工能力

普通工厂能实现的最小线宽线距一般为3mil/3mil，高端产线可做到2mil/2mil甚至1mil/1mil。但稳定量产以4mil/4mil为最佳平衡点。走线尽量避免长时间并行，增加布线的宽度跳变和间距调整，有助于减少串扰。

3. 合理规划BGA逃线策略

面对大尺寸BGA（如0.5mm以下间距），建议采用“Via in Pad”或“Via on Pad”的方式，并搭配埋孔/盲孔进行信号转移，以避免在芯片底部布线过于密集。

可以分层布局——顶层布局，内层走线，底层加测试点，有效缓解走线压力。

4. 设置足够的阻焊桥宽度与测试点尺寸

在进行焊盘设计时，保持至少4mil以上的阻焊桥宽度，可以减少焊桥现象。测试点尽量不要小于0.3mm，以适配常见的针床测试或飞针测试。

5. 控制板厚和叠层结构

对于厚度较大的PCB，盲孔加工精度难以保证。建议总厚度控制在1.0mm~1.6mm之间，同时保证电源层与地层相邻，形成良好的信号回流路径。信号层之间避免夹杂太多非功能层，以减少串扰。

6. 进行可制造性设计检查（DFM）

每次PCB设计完成后，应提交Gerber文件给制造厂进行DFM审核。检查内容包括：线宽、间距、钻孔、焊盘、阻焊、字符、开窗、测试点等项目。工厂会反馈是否存在不适合批量生产的问题，并提供优化建议。

四、制造端需要配合哪些工艺措施

除了设计端的努力，制造端的工艺能力同样影响高密度PCB的良率。

1. 高精度激光钻孔设备

采用CO?或UV激光打孔设备，对盲孔加工精度控制在±10μm以内。并配合CCD对位系统确保孔与焊盘匹配。

2. 精细蚀刻与干膜压合技术

使用分辨率更高的曝光设备和品质稳定的干膜，可确保3mil以下线宽线距不发生断线或短路。

3. 无电沉铜与化学镀镍金工艺

对于激光钻孔后的孔壁，需要采用无电沉铜进行底部金属化，以保障后续导电层的完整连接。

金属表面处理可使用化学镀镍金（ENIG），保证焊接可靠性并防止氧化。

4. AOI自动检测与X-Ray辅助定位

采用AOI可检测线路、焊盘、丝印等是否存在异常。对于盲孔和BGA区域，则需配合X-Ray进行焊球检测和孔位确认。

5. 成品电性能测试

所有成品PCB需进行飞针测试或针床测试，确保每个网络都有完整导通路径，避免开路或短路未被发现。

设计与制造要共同优化

高密度PCB将继续成为电子设计的主流趋势。为应对其制造难度，设计者应在结构规划、走线规则、叠层设置、测试点布局等方面下功夫。而制造商则要通过引入先进工艺、精密设备和全流程控制来提高成品率。
