为什么PCB设计中要避免锐角弯线和直角拐角？

锐角（如小于 90° 的尖角）和直角（90° 拐角）在 PCB 设计中被视为 “不良布线”，主要因其会引发两方面问题：

• 制造工艺隐患：锐角和直角处的铜箔在蚀刻过程中易出现 “过蚀刻” 或 “蚀刻不足”，导致拐角处线宽不均匀（锐角尖端可能过细断裂，直角内侧可能残留多余铜箔），影响导线载流能力和结构强度。

• 电磁干扰（EMI）加剧：高频信号流经拐角时，会因电磁场分布不均产生额外辐射，而锐角的 “尖端效应” 会进一步放大这种辐射，导致 EMI 超标，同时干扰周边信号线。

在低速、低复杂度电路中，这些问题可能被掩盖，但在高速数字电路（如≥100MHz）、射频电路（如≥1GHz）中，拐角形状的影响会被显著放大，成为电路失效的潜在诱因。

锐角和直角拐角对信号的负面影响源于两个核心物理现象：

导线拐角处的电流分布并非均匀的：

• 直角拐角：电流在拐角外侧聚集，导致该处等效线宽变宽，特性阻抗突然降低（从 50Ω 降至 40Ω，典型变化值），引发信号反射。反射信号与原信号叠加，会产生过冲或振荡，尤其在高速信号中（如 1GHz 时钟），这种反射可能导致信号摆幅超出芯片输入阈值。

• 锐角拐角：尖端的电流密度极高（类似 “避雷针效应”），不仅加剧阻抗突变，还可能因电流过于集中导致局部发热，在大电流电路中存在烧毁风险。

这种阻抗不连续性随信号频率升高而更显著，当信号上升沿小于 1ns 时，即使 0.1mm 的拐角偏差也会引发可测量的反射。

PCB 导线中的高频信号会在周围产生交变电磁场，拐角形状直接影响电磁场分布：

• 直角和锐角处的电场线会出现 “密集堆积”，形成局部强电场，这些区域会成为电磁辐射的 “发射源”，辐射强度随频率平方增长（如 1GHz 信号的辐射是 100MHz 的 100 倍）。

• 拐角处的辐射会耦合到相邻信号线，引发串扰。例如，两条并行的直角拐角导线，其串扰电压可能是 45° 拐角的 3-5 倍，严重时会导致数据传输错误。

此外，锐角拐角的电磁辐射具有方向性，可能恰好指向敏感电路（如射频接收模块），造成系统性干扰。

合理的拐角设计能有效缓解上述问题，推荐两种方案：

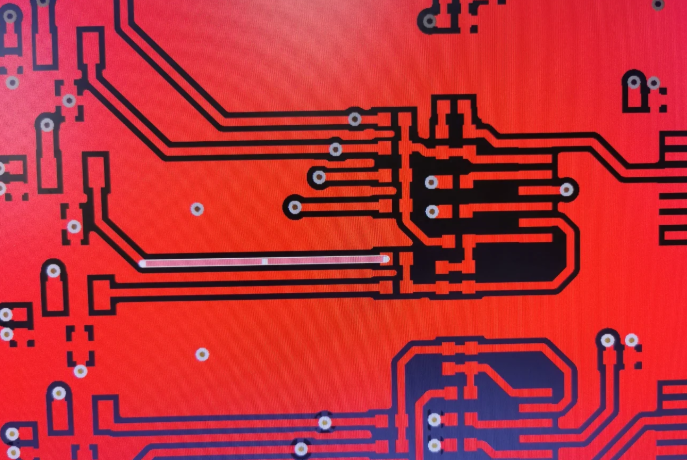

45° 斜角是最常用的拐角方式，其优势在于：

• 阻抗连续性好：45° 拐角的电流分布均匀，阻抗变化仅为直角的 1/5（典型值），反射系数可控制在 - 20dB 以下（几乎无反射）。

• 制造兼容性高：蚀刻过程中，45° 拐角的铜箔边缘更易控制，线宽误差可控制在 ±5% 以内，远优于直角的 ±15%。

• 适用场景广：从低速数字电路到 1GHz 以下高频电路，45° 拐角均能满足需求，是兼顾性能与效率的 “通用解”。

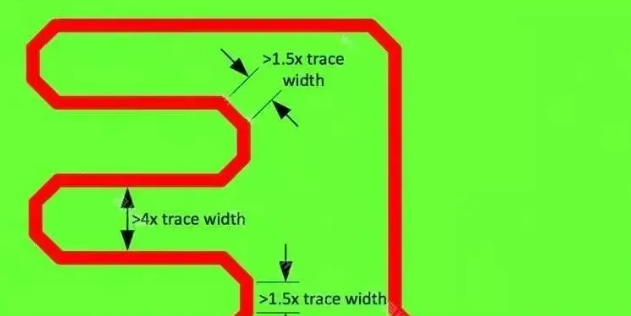

布线时，45° 拐角的每段直线长度应≥线宽（如 0.2mm 线宽的拐角，每段直线≥0.2mm），避免形成 “伪锐角”。

圆弧拐角（圆角）是高频 / 高速电路的最优选择，尤其适用于 1GHz 以上信号或射频电路，其特点是：

• 阻抗完全连续：圆弧的曲率平滑过渡，电流分布无突变，阻抗变化可忽略（反射系数≤-30dB），几乎消除反射。

• 辐射最小化：圆弧处的电场分布均匀，无尖端聚集，电磁辐射强度仅为直角的 1/10，能显著提升 EMC 性能。

圆弧半径的选择需匹配线宽，推荐半径为线宽的 3-5 倍（如 0.2mm 线宽对应 0.6-1mm 半径）。但圆弧拐角的布线效率较低，在密集区域可能增加布线难度，需权衡使用。

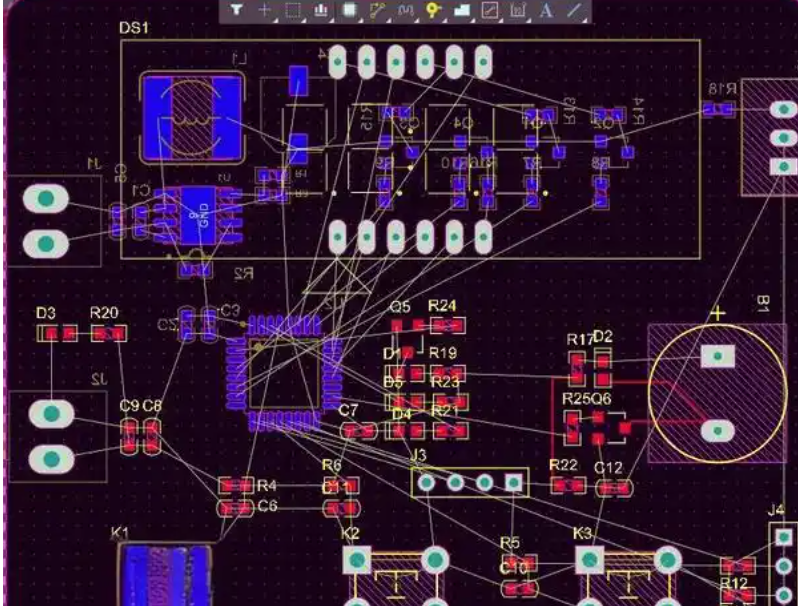

主流 PCB 设计软件均支持自动设置拐角风格，以 Altium Designer 为例：

1. 全局设置拐角风格：

• 点击菜单栏 “Design”→“Rules”→“Routing”→“Routing Corners”。

• 点击 “New Rule” 创建规则，在 “Corner Style” 中选择 “45 Degree”（45° 斜角）或 “Round”（圆弧）。

• 在 “Where The Object Matches” 中选择适用范围（如 “All Nets” 全局生效，或 “Net Class=HighSpeed” 仅高速网络生效）。

• 若选择圆弧，需在 “Radius” 栏设置半径（如 0.5mm）。

2. 实时布线调整：

• 启动布线工具（快捷键 “T”），按 “Shift+R” 可实时切换拐角风格（90°→45°→圆弧循环切换）。

• 布线过程中，软件会自动按预设规则生成拐角，无需手动调整，确保一致性。

3. 批量修正旧布线：

• 对于已布好的直角拐角，可框选目标区域，点击菜单栏 “Tools”→“Convert”→“Convert Selected Tracks To 45 Degree”，一键将直角转为 45° 斜角。

KiCad、PADS 等软件的设置逻辑类似，核心是通过规则预设和快捷键切换，确保布线过程中自动规避锐角和直角。

通过信号完整性仿真可直观对比拐角对信号的影响：

• 90° 拐角：1GHz 时钟信号流经 90° 拐角后，反射导致信号过冲达 15%（超出芯片允许的 10% 阈值），上升沿从 0.8ns 拉长至 1.2ns，且拐角处辐射电场强度达 - 30dBm（可能干扰 1m 内的敏感电路）。

• 45° 拐角：相同信号的过冲降至 5%，上升沿保持 0.8ns，辐射强度降至 - 45dBm（衰减 50%），完全满足信号完整性要求。

在实际测试中，采用 90° 拐角的 PCB 在 1GHz 以上频率时，EMC 测试的辐射发射项可能超出 CLASS B 限值（30dBμV/m），而 45° 拐角可降低 10-15dB，顺利通过测试。

PCB 拐角形状的选择是 “细节决定成败” 的典型体现。避免锐角和直角、采用 45° 斜角或圆弧拐角，虽仅为微小的设计调整，却能：

• 减少 70% 以上的拐角处信号反射；

• 降低 50%-80% 的电磁辐射；

• 提升蚀刻良率至 99% 以上（直角蚀刻良率约 95%）。

对于设计人员而言，应将拐角规则纳入 DRC 检查的必选项，从布线初期就通过软件规则强制规避不良拐角。尤其在高速、高频电路中，这种 “预防性设计” 能显著减少后期调试成本，是实现信号完整性和 EMC 合规的基础保障。
