顺序层压与传统层压:选择正确的PCB工艺

来源: 时间: 2025/07/31 15:26:00 阅读: 150

印刷电路板 (PCB) 制造领域,选择正确的层压工艺可以决定您的项目的成败。如果您想知道是使用顺序层压还是传统层压,答案取决于您的设计需求、预算和性能目标。顺序层压通常是高密度互连 (HDI) 板的理想选择,可提供更好的空间效率和信号完整性,而传统层压则适合更简单、成本敏感、层数更少的设计。


什么是 PCB 层压,为什么它很重要?

PCB 层压是制造中的关键步骤,其中铜层和绝缘材料(如预浸料和芯材)在热量和压力下粘合在一起,形成坚固的多层板。这个过程直接影响电路板的耐用性、电气性能和总体成本。无论您是为基本设备设计简单的两层板,还是为智能手机设计复杂的 HDI 板,您选择的层压方法都会影响从信号速度到制造时间的所有方方面面。


两种主要方法在行业中占据主导地位:顺序层压和传统层压。每个都有独特的优点和缺点,我们将详细探讨这些优点和缺点,以帮助您为下一个项目选择正确的流程。

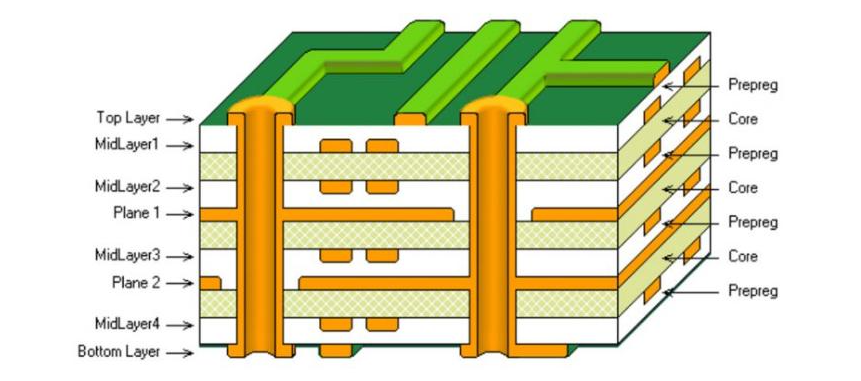

显示层压层的多层 PCB 横截面



了解传统层压:传统方法

传统层压,通常称为同步层压,是 PCB 制造中使用的传统方法。在此过程中,PCB 的所有层(铜箔、预浸料和芯材)在高温(约 180-200°C)和压力(通常为 300-500 psi)下堆叠在一起并一步层压。这将材料粘合成一个统一的结构,准备钻孔和电镀。

传统层压的优点

  • 单纯:由于所有层都是一次层压的,因此该过程非常简单,并且需要更少的制造步骤。这使其成为 2-6 层的简单设计的理想选择。

  • 低层板的成本效益:由于层压周期更少,基本设计的生产时间和成本更低。例如,使用传统层压的 4 层板的成本可能比采用顺序层压的 HDI 板低 20-30%。

  • 广泛可用:大多数制造设施都配备了传统层压设备,使其成为标准项目的首选。

传统层压的缺点

虽然传统层压适用于基本设计,但在更高级的应用中却存在不足。以下是一些主要缺点:

  • 有限的层密度:这种方法难以处理高层数板(8+ 层)和 HDI 设计。它不能轻易容纳盲孔或埋孔,而这对于紧凑、高性能的电子设备至关重要。

  • 高速设计的信号完整性差:在高频应用中,信号完整性至关重要。传统层压通常会导致更长的信号路径和更高的阻抗失配,其值可能与设计规格相差 10-15%,从而影响 1 GHz 以上速度下的性能。

  • 材料应力:一次层压所有层可能会导致应力分布不均匀,随着时间的推移导致翘曲或分层,尤其是在大于 12x12 英寸的电路板中。

  • 可扩展性问题:随着设计变得越来越复杂,单步工艺变得不那么实用,在超过 10 层的电路板中,缺陷率增加了 5-10%。

传统层压最适合复杂性极低的成本敏感型项目,但它可能无法满足现代高性能电子产品的需求。

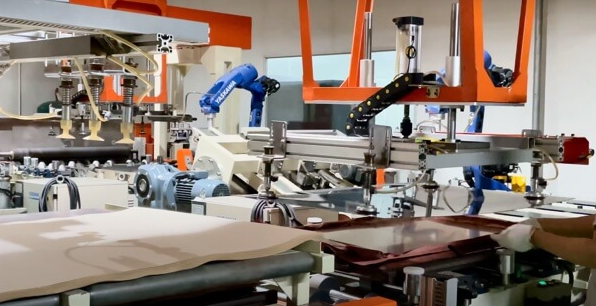

在压力机中堆叠 PCB 层的传统层压工艺



探索顺序层压:HDI 的现代解决方案

顺序层压是一种更先进的技术,通常用于 HDI PCB。与传统的层压不同,此过程分阶段构建电路板。它从核心层开始,在多个周期中将附加层层压在顶部,并在每个阶段包含盲孔和埋孔。每个层压循环通常发生在 170-190°C 的温度和 200-400 psi 的压力下,确保精确对准和粘合。


顺序层压优势

对于从事尖端设计的工程师来说,顺序层压具有几个引人注目的优势:

  • 支持 HDI 设计:这种方法可以创建盲孔和埋孔,从而实现更密集的元件放置。例如,使用顺序层压的 HDI 板可以实现小至 0.1 毫米的通孔直径,而传统工艺中的过孔直径为 0.3 毫米。

  • 提高信号完整性:更短的信号路径和精确的阻抗控制(在目标值的 ±5% 以内)使该过程成为高速应用的理想选择,支持高达 10 Gbps 或更高的数据速率。

  • 更大的设计灵活性:顺序层压允许复杂的多层结构(多达 20+ 层),而不会牺牲可靠性,非常适合可穿戴设备和物联网设备等紧凑型设备。

  • 减少翘曲:通过分阶段层压,应力分布更均匀,与传统方法相比,变形风险降低多达 30%,尤其是在大型电路板中。

顺序层压的挑战

尽管有其优点,顺序层压也并非没有缺点:

  • 更高的成本:多个层压周期意味着更长的生产时间和更高的成本。使用顺序层压的 10 层 HDI 板的成本可能比使用传统层压制成的类似板高出 40-60%。

  • 复杂制造:该过程需要先进的设备和熟练的技术人员,而并非所有设施都配备这些设备和熟练的技术人员。

  • 更长的交货时间:每个层压周期都会增加生产时间,可能会将复杂设计的交货时间延长 3-5 天。

顺序层压在性能和密度是优先考虑的应用中大放异彩,但它需要更高的预算和仔细的规划。

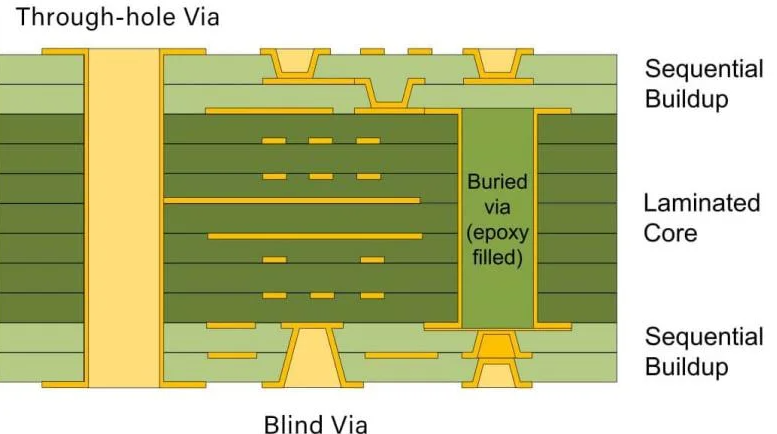

HDI PCB的盲孔和埋孔顺序层压工艺



PCB 制造成本比较:分解数字

在顺序层压和传统层压之间进行选择时,成本通常是一个决定性因素。让我们比较这两个关键因素的过程,让您更清楚地了解情况。

材料成本

这两种方法都使用类似的材料,如铜箔、预浸料和芯材,但顺序层压通常需要更高等级的材料来保持 HDI 设计的精度。对于 6 层板,传统层压的材料成本可能约为每平方英寸 0.50 美元,而由于更严格的公差和额外的过孔填充材料,顺序层压可能会将其推高至每平方英寸 0.70-0.90 美元。

人工和设备成本

传统的层压劳动强度较低,因为它涉及单个周期。标准 4 层板的人工成本可能约为每平方英寸 1.00-1.50 美元。顺序层压具有多个周期,可将劳动力成本增加至每平方英寸 2.00 至 3.00 美元,反映出对熟练操作员和专用设备的需求。

生产时间和产量

在 PCB 制造中,时间就是金钱。对于 4-6 层板,传统层压通常需要 1-2 天,而由于额外的周期,顺序层压可能需要 3-5 天。良率也不同——对于较简单的电路板,传统工艺的缺陷率可能为 2-5%,而顺序层压虽然更精确,但由于对齐挑战,在复杂设计中可能会看到略高的缺陷率 (3-7%)。

总成本估算

对于小批量 100 个 4x4 英寸 6 层板:

  • 常规层压:总共大约 800-1,200 美元,或每块板 8-12 美元,包括材料、劳动力和管理费用。

  • 顺序层压:总计约 1,200-1,800 美元,或每块板 12-18 美元,反映出更高的材料和劳动力成本。

这些数字是粗略估计,可能会根据设计复杂性、体积和设施能力而有所不同。对于大批量生产,规模经济可能会降低这两种方法的成本,但顺序层压通常仍然更昂贵。


选择层压工艺时要考虑的关键因素

考虑到技术和成本差异,以下是在决定顺序层压和传统层压时需要权衡的主要因素:

  • 设计复杂性:如果您的项目涉及HDI特征、盲孔/埋孔或超过8层,则顺序层压可能是更好的选择。对于更简单的 2-6 层板,传统的层压就足够了。

  • 性能需求:高速或高频设计(1 GHz 以上)受益于顺序层压的卓越信号完整性。对于低速应用,传统方法就足够了。

  • 预算限制:如果成本是首要考虑因素并且您的设计很简单,请坚持使用传统层压以节省 20-40% 的生产成本。

  • 产量:对于原型或小批量运行,如果性能至关重要,则顺序层压的较高成本可能是合理的。对于基本板的大规模生产,传统的层压可以节省更多的成本。

  • 提前期:如果您的时间表很紧,传统层压较短的生产时间可能是一个决定性因素。



实际应用:何时使用每种方法

为了实现这种比较,让我们看看每种层压工艺都擅长的典型场景。

传统层压用例

  • 消费电子产品:基本遥控器或 LED 照明板等简单设备通常使用 2-4 层,不需要 HDI 功能。传统的层压使成本保持在较低水平。

  • 成型:对于性能不重要的早期原型,传统层压提供了一种快速、经济实惠的测试设计方式。

顺序层压用例

  • 移动设备:智能手机和平板电脑依靠具有 10+ 层和微孔的 HDI 板来实现紧凑、高性能的设计。顺序层压在这里至关重要。

  • 汽车电子:现代车辆使用复杂的 PCB 进行传感器和控制系统,通常需要精确的阻抗控制和高可靠性,而顺序层压支持这一点。

  • 医疗器械:可穿戴健康监测器等设备需要密集、可靠的电路板来处理敏感信号,因此顺序层压是首选。



优化 PCB 层压工艺的技巧

无论您选择哪种方法,这里都有一些实用技巧,以确保制造过程顺利进行:

  • 与您的制造商密切合作:共享详细的设计文件并讨论您的性能和预算需求,以选择最佳的层压方法。

  • 尽可能减少层数:减少层数可以降低成本,尤其是传统层压,而不会影响更简单设计的功能。

  • 测试计划:分配时间和预算来测试信号完整性和热性能,特别是对于使用顺序层压的 HDI 板。

  • 考虑材料选择:选择具有兼容热膨胀系数的材料,以减少层压过程中的应力和翘曲。



在顺序层压和传统层压之间进行选择归结为平衡性能、复杂性和成本。顺序层压为 HDI 和高速设计提供了无与伦比的优势,具有卓越的信号完整性和设计灵活性,但价格更高。传统层压虽然范围有限,但对于层数较少的简单电路板来说仍然是一种经济高效的解决方案。


通过了解顺序层压的优势,承认传统层压的缺点,并仔细审查 PCB 制造成本比较,您可以选择符合您项目目标的工艺。无论您是设计尖端的可穿戴设备还是基本控制板,正确的层压方法都能确保可靠性和性能,而不会花太多钱。
