释放HDI潜力：掌握PCB设计中的顺序层压

在快速发展的电子世界中，高密度互连 （HDI） PCB 已成为创建紧凑型高性能设备的基石。HDI PCB 制造中的一项关键技术是顺序层压，它允许使用微孔和多层进行复杂的设计。如果您想了解 HDI PCB 顺序层压设计规则、微孔顺序层压或高密度互连 PCB 制造技术，那么您来对地方了。

什么是 HDI PCB 设计中的顺序层压？

顺序层压是 HDI PCB 中使用的一种制造工艺，通过分阶段添加层来构建复杂的多层板。与传统层压不同，传统层压将所有层一次堆叠并压在一起，顺序层压涉及逐步粘合层（或芯）的子集。这种方法可以创建复杂的互连，例如微孔，微孔是用激光钻出的小孔，用于以高密度布局连接层。

这一过程对于空间有限且性能要求很高的现代电子产品至关重要。想想智能手机、可穿戴设备和医疗设备——具有顺序层压的 HDI PCB 使其紧凑、强大的设计成为可能。在本指南中，我们将探讨顺序层压的工作原理、要遵循的设计规则以及确保可靠、高质量电路板的最佳实践。

为什么顺序层压对 HDI PCB 很重要

HDI PCB 以其高元件密度、细线和小过孔而定义。顺序层压在实现这些功能方面发挥着关键作用，它允许制造商在保持精度的同时创建具有 6、8 甚至更多层的电路板。以下是一些主要优点：

• 增加密度：顺序层压支持直径通常为 0.1 毫米或更小的微孔，与传统的通孔过孔相比，可在更小的面积内实现更多连接。

• 提高信号完整性：通过缩短互连长度，顺序层压有助于保持信号速度，在高速应用中通常支持 1 GHz 以上的频率。

• 设计灵活性：设计人员可以以各种配置（堆叠或交错）堆叠微孔，从而根据特定需求优化空间和性能。

如果没有顺序层压，实现现代设备所需的小型化和性能几乎是不可能的。然而，这个过程也带来了挑战，这就是为什么了解设计规则和制造技术如此重要的原因。

了解顺序层压工艺

顺序层压过程涉及多个步骤，每个步骤都经过仔细控制以确保电路板的完整性。这是一个简化的细分：

1. 核心准备：该过程从芯层开始，通常由 FR-4 等薄介电材料或高性能层压板制成，两面都有铜箔。

2. 第一次层压：将额外的电介质层和铜层添加到磁芯中，并在热量和压力下粘合。这构成了最终棋盘的子集。

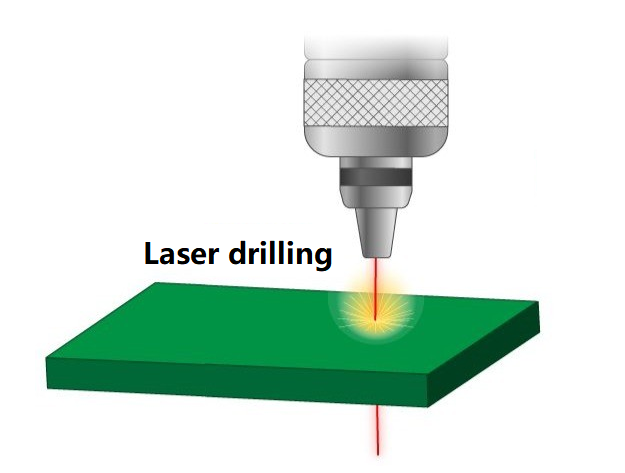

3. 微孔钻孔：激光在新添加的层上钻出微孔（微孔）以建立连接。为了提高精度，这些孔的直径通常小于 0.15 毫米。

4. 电镀：微孔镀有铜，以在层之间建立电气连接。

5. 重复循环：按顺序层压、钻孔和电镀其他层，直到达到所需的层数。

6. 最终处理：电路板经过表面处理、测试和检查，以确保质量。

这种循序渐进的方法可以更好地控制层对齐和过孔放置，这对于 HDI 设计至关重要。然而，每个层压周期都会增加复杂性，因此遵守设计规则至关重要。

HDI PCB顺序层压设计规则

顺序层压设计需要仔细规划，以避免制造问题并确保可靠性。以下是在具有顺序层压的 HDI PCB 上工作时应遵循的一些关键设计规则：

1. 微孔纵横比

微孔的纵横比（深度与直径）通常应保持在 0.75：1 或更低。例如，直径为 0.1 毫米的微孔深度不应超过 0.075 毫米。这可以防止电镀过程中出现问题，因为铜可能无法均匀地沉积在更深的孔中，从而导致连接薄弱。

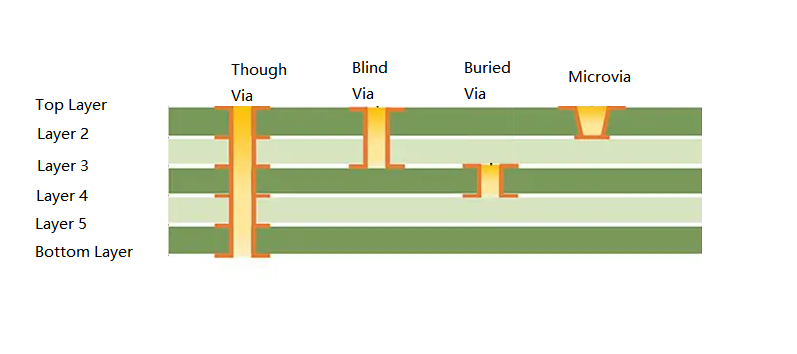

2. 通过堆叠和交错

在HDI设计中，微孔可以直接堆叠在一起，也可以交错堆叠（层间偏移）。堆叠过孔节省空间，但更难制造，并且可能需要填充过孔以确保稳定性。交错过孔更可靠，但占用更多空间。根据电路板的密度和性能需求进行选择，确保交错配置至少有 0.2 毫米的偏移。

3. 层数和材料选择

顺序层压通常涉及 6 至 12 层或更多层。使用薄介电材料（0.05 毫米至 0.1 毫米厚）以保持电路板紧凑。选择介电常数低（Dk 约为 3.5 至 4.0）的材料用于高速信号，以最大限度地减少信号损失。

4. 走线宽度和间距

HDI 设计通常具有小至 0.075 mm （3 mils） 的走线宽度和间距。确保您的设计软件考虑制造公差，通常为 ±0.025 毫米，以避免生产过程中出现短路或断裂。

5. 微孔焊盘尺寸

微孔焊盘应至少比过孔直径大 0.2 毫米，以确保正确对齐和连接。对于 0.1 毫米的过孔，请使用至少 0.3 毫米的焊盘直径。

遵循这些规则可以最大限度地减少分层、错位或电气故障等风险。在完成设计之前，请务必与您的制造合作伙伴合作，确认他们的具体能力和限制。

微孔顺序层压：关键考虑因素

微孔是 HDI PCB 的一个决定性特征，而顺序层压是使它们成为可能的过程。以下是在顺序层压工作流程中使用微孔进行设计时需要考虑的一些重要因素：

• 激光钻孔精度：微孔是使用激光钻孔创建的，激光钻孔具有高精度，但需要清洁的介电表面。污染或不均匀的材料可能会导致过孔有缺陷，因此请确保您的设计指定高质量的层压板。

• 铜填充：一些设计要求微孔填充铜以提高热稳定性和机械稳定性，特别是对于堆叠过孔。此过程会增加成本和复杂性，因此请评估您的应用程序是否需要它。

• 热管理：微孔由于尺寸小，载流能力有限。对于高功率应用，并联使用多个过孔来分配电流并防止过热。

通过解决这些注意事项，您可以确保 HDI PCB 中的微孔即使在苛刻的环境中也既实用又可靠。

高密度互连 PCB 制造的最佳实践

制造具有顺序层压的 HDI PCB 需要精度和对细节的关注。以下是优化流程并获得高质量结果的一些最佳实践：

1. 尽早与制造商合作

在设计阶段与您的 PCB 制造合作伙伴合作。通过要求和材料偏好共享您的层叠，以确认它们与其设备和工艺保持一致。这可以防止代价高昂的重新设计或延误。

2. 优化叠层设计

规划您的层叠层以平衡信号完整性和可制造性。例如，将高速信号层放置在堆栈顶部或底部附近以最大限度地减少干扰，并使用接地层屏蔽敏感走线。典型的 8 层 HDI 叠层可能包括 2 个信号层、2 个接地层和 4 个电源层或混合层。

3.使用高级仿真工具

在制造之前，请模拟您的设计以实现信号完整性和热性能。工具可以预测阻抗不匹配（大多数高速信号的目标约为 50 欧姆）并突出显示过多热量积聚的区域，从而允许您相应地调整布局。

4. 可靠性测试

制造后，进行彻底的测试，包括微切面分析，通过质量和层对齐进行检查。电气测试应验证阻抗值是否落在目标值的 ±10% 以内，以确保一致的性能。

5. 最大限度地减少层压周期

每个层压周期都会增加错位或材料应力的风险。战略性地对层进行分组，以减少周期数，平衡成本和复杂性。例如，通过仔细规划，一块 10 层板可能会分 3 个层压步骤而不是 5 个层压步骤构建。

这些实践有助于确保您的 HDI PCB 不仅满足设计规范，而且在实际应用中可靠运行。

顺序层压的挑战以及如何克服它们

虽然顺序层压提供了令人难以置信的好处，但它也带来了设计人员和制造商必须解决的挑战。以下是一些常见问题和解决方案：

• 层错位：重复的层压循环会导致层移位，从而导致过孔错位。解决方案：在制造过程中使用精确的套准系统和基准标记，以保持对齐在 0.05 毫米以内。

• 分层：层与层之间的粘合不良会导致热应力下的分离。解决方案：选择具有相似热膨胀系数（CTE，理想情况下约为 15-20 ppm/°C）的兼容材料，并控制层压温度和压力。

• 成本和时间：由于多个循环，顺序层压比标准工艺更昂贵、更耗时。解决方案：优化您的设计，在不影响性能的情况下尽可能减少层数或层压步骤。

通过预测这些挑战并做出相应的规划，您可以实现更顺畅的制造过程和更可靠的最终产品。

通过顺序层压提升您的 HDI 设计

顺序层压是一种强大的技术，可以释放 HDI PCB 的全部潜力，从而能够创建紧凑、高性能的电子产品。通过掌握 HDI PCB 顺序层压设计规则、了解微孔顺序层压以及遵循高密度互连 PCB 制造的最佳实践，您可以设计出满足现代应用需求的电路板。
