恶劣环境中的柔性到刚性PCB：材料选择和可靠性考虑因素

在电子领域，柔性到刚性 PCB（也称为刚柔结合 PCB）改变了游戏规则，它将刚性板的稳定性与柔性电路的适应性相结合。但是，这些混合板如何在极端温度、高湿度或持续振动等恶劣环境中保持这种感觉呢？答案在于仔细选择材料并了解可靠性因素。

什么是柔性到刚性 PCB，为什么它们很重要？

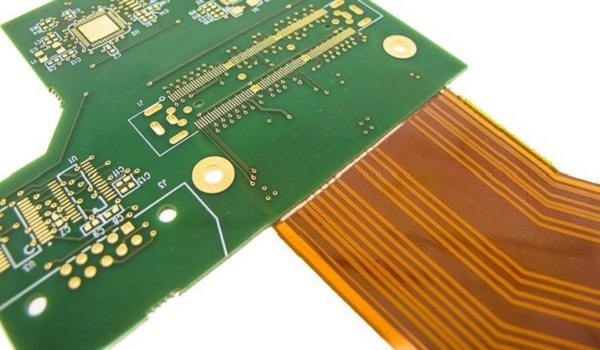

柔性到刚性 PCB 是将刚性和柔性部分集成到一个单元中的混合电路板。刚性部件提供结构支撑和外壳部件，而柔性部分允许弯曲和折叠，使其成为航空航天、汽车、医疗和工业设备等行业紧凑型设计的理想选择。与传统布线或单独的刚性板相比，它们能够减少空间、重量和连接点，从而提高效率和耐用性。

在恶劣的环境中，例如沙漠炎热、北极寒冷或汽车发动机等高振动环境，这些电路板面临着独特的挑战。温度波动会导致材料膨胀或收缩，湿度会导致腐蚀，机械应力会导致走线开裂或分层。这就是为什么选择正确的材料和可靠性设计对于确保性能和使用寿命至关重要。

在恶劣环境中使用柔性到刚性 PCB 的挑战

恶劣的环境将电子元件推向极限，刚柔结合 PCB 也不例外。以下是这些董事会面临的主要挑战：

• 热应力：极端温度，例如汽车应用中的 -40°C 至 125°C，会导致材料以不同的速率膨胀和收缩。这种不匹配称为热膨胀系数 （CTE），可能导致层间裂纹或分层。

• 湿度和湿度：在热带或海洋环境中，高湿度通常超过 85%，可以穿透材料，导致铜迹线腐蚀或短路。

• 机械应力：持续的振动或弯曲，如在航空航天或可穿戴设备中，会使材料疲劳，导致柔性部分出现裂纹或焊点失效。

• 化学品暴露：工业环境可能会使电路板暴露于化学品或溶剂中，从而降解材料或涂层，从而影响长期可靠性。

了解这些挑战是设计能够承受恶劣条件的电路板的第一步。让我们探讨一下材料选择如何在解决这些问题方面发挥关键作用。

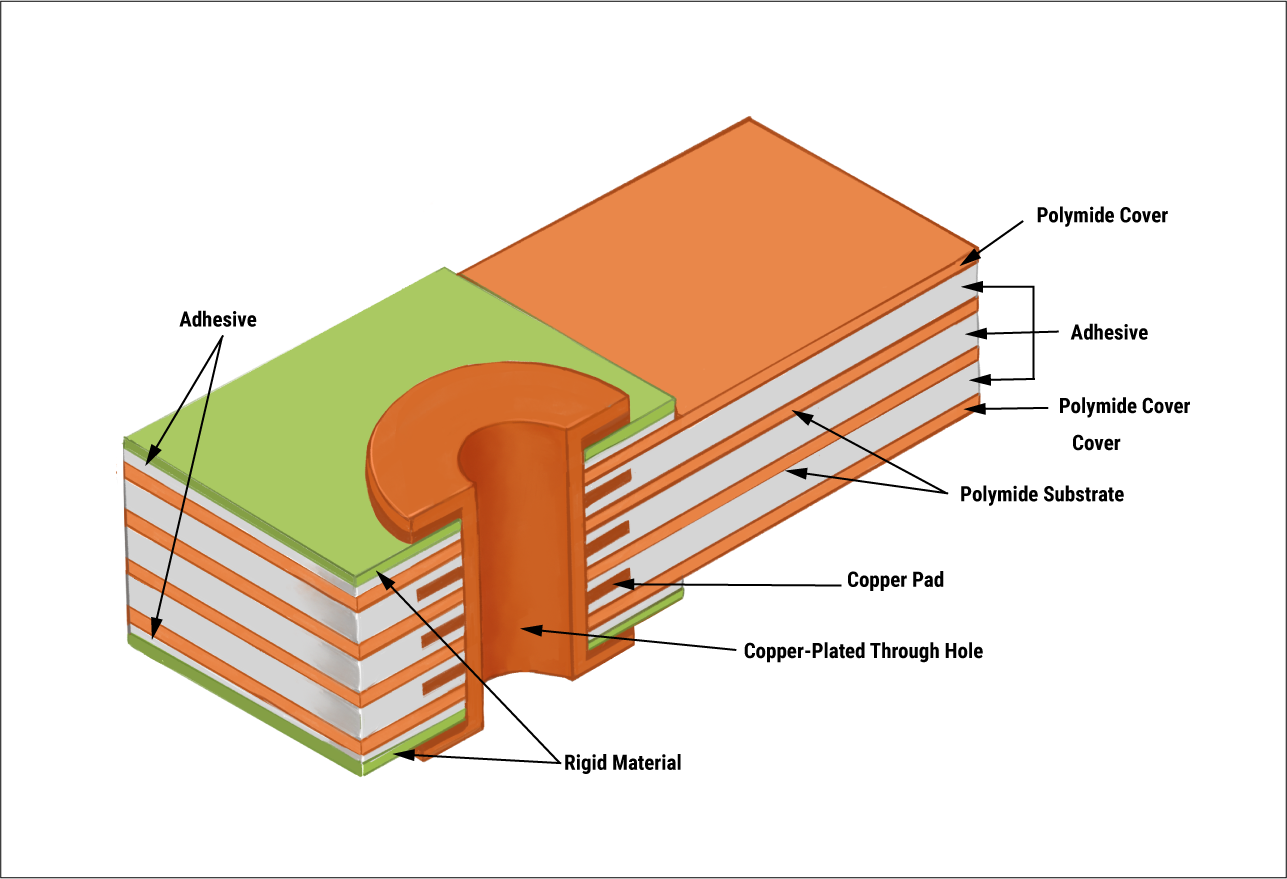

恶劣环境下刚柔结合 PCB 的材料选择

为刚柔结合 PCB 选择合适的材料对于确保极端条件下的可靠性至关重要。这些材料必须平衡柔韧性、热稳定性和对环境因素的抵抗力。以下是关键材料考虑因素的细分：

1. 柔性切片的基材材料

刚柔结合 PCB 的柔性部分通常由聚酰亚胺 （PI） 制成，聚酰亚胺 （PI） 是一种高性能聚合物，以其热稳定性和柔韧性而闻名。聚酰亚胺可以承受-55°C至200°C以上的温度，使其适用于恶劣环境。它还具有出色的耐化学性和防潮性。

• 厚度：聚酰亚胺薄膜的厚度范围为 12.5 至 125 微米。较薄的薄膜（例如，25 μm）在机械应力下更柔韧，但耐用性较差，而较厚的薄膜提供更好的抗撕裂性。

• 介电常数：聚酰亚胺的介电常数约为 3.5，为航空航天或电信中常见的高频应用提供良好的信号完整性。

2. 刚性截面材料

刚性部分通常使用 FR-4，一种玻璃增强环氧树脂层压板，因为它具有成本效益和机械强度。然而，对于恶劣环境，可能需要高 Tg（玻璃化转变温度）FR-4 或聚酰亚胺基层压板等先进材料。

• 高Tg FR-4：Tg 为 170°C 或更高，该变体在高温下的抗变形能力优于标准 FR-4（Tg 约为 130°C）。

• CTE匹配：匹配刚性和柔性材料的热密度（例如，FR-4 为 17-20 ppm/°C，聚酰亚胺为 20-25 ppm/°C）可减少热循环过程中过渡区的应力。

3. 粘合剂和粘合材料

粘合剂将刚性和柔性层粘合在一起，其性能直接影响可靠性。丙烯酸或环氧基粘合剂很常见，但对于恶劣环境，首选低流动或无流动预浸料（预浸渍材料），以防止层压过程中挤出，从而削弱粘合。

• 热阻：粘合剂必须承受高达 150°C 的温度而不会降解。

• 防潮性：选择不当的粘合剂会吸收水分，导致高湿度下分层。

4. 铜箔和导电层

铜是 PCB 中导电性的支柱，但并非所有铜都是一样的。轧制退火 （RA） 铜由于其延展性而经常用于柔性型材，使其能够弯曲而不会开裂。

• 厚度：常见厚度范围为 18 μm（0.5 盎司）至 35 μm（1 盎司）。较薄的铜可以减轻重量，但在机械应力下可能容易撕裂。

• 电镀：化学镀镍浸金 （ENIG） 或硬金镀层可保护铜在潮湿或化学品含量高的环境中免受腐蚀。

5. 保护涂层和覆盖层

覆盖层（柔性阻焊层）或保形涂层可保护电路板免受环境损害。聚酰亚胺覆盖层提供柔韧性和耐热性，而液体光成像 （LPI） 阻焊层为复杂设计提供精度。

• 保形涂层：聚对二甲苯或有机硅涂层增加了一层额外的防潮和防化学品保护，这对于海洋或工业应用至关重要。

• 厚度：覆盖层厚度通常在 25 至 50 μm 之间，平衡了保护与灵活性。

刚柔结合 PCB 可靠性：关键设计注意事项

除了材料选择之外，刚柔结合 PCB 的设计还显着影响其在恶劣环境中的可靠性。以下是一些需要牢记的基本因素：

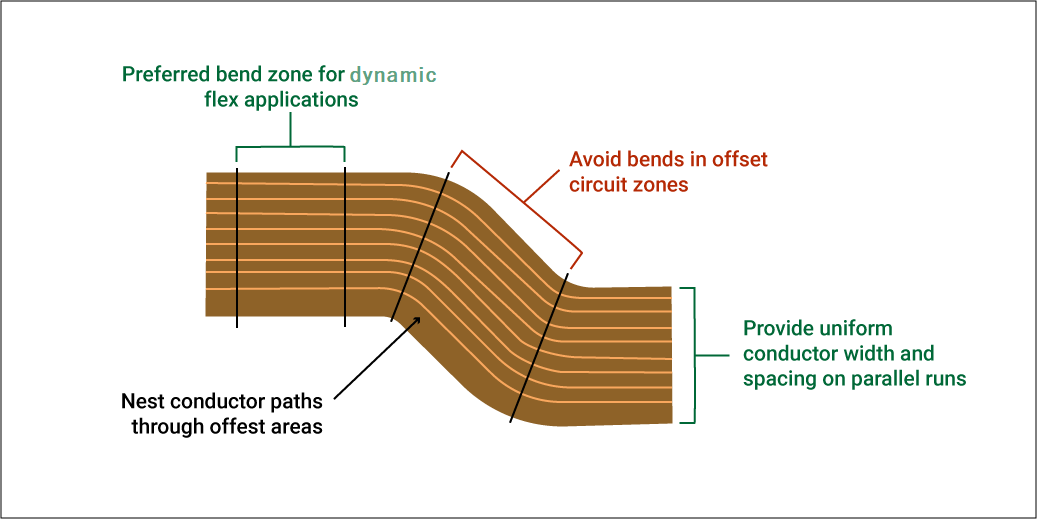

1. 弯曲半径和柔性区设计

刚柔结合 PCB 的柔性部分必须承受反复弯曲而不会失效。最小弯曲半径（通常是柔性层厚度的 10 倍）可防止开裂。例如，100 μm 厚的柔性层的弯曲半径应至少为 1 mm。

• 过渡区：刚性与柔性相遇的区域容易受到应力。逐渐过渡并避免在这些区域附近使用过孔或元件可降低故障风险。

• 动态与静态柔性：对于动态应用（恒定弯曲），使用更薄的材料并将铜层数量限制为 1 或 2 层，以尽量减少应力。

2. 热管理

散热在高温环境中至关重要。添加热通孔或使用导热系数更高的材料（例如，导热系数为 0.2 W/m·K 的聚酰亚胺，而 FR-4 的导热系数为 0.3 W/m·K）有助于控制热量积聚。

• 元件放置：将发热部件放置在具有更好散热能力的刚性部分上。

• 测试：-40°C 至 125°C 之间的热循环测试可以模拟真实条件以验证设计可靠性。

3. 信号完整性

在高频应用中，信号完整性可能会因阻抗失配或串扰而降低，尤其是在柔性部分。受控阻抗设计，目标值为单端走线 50 欧姆或差分对 100 欧姆，确保一致的性能。

• 走线宽度和间距：保持一致的走线宽度（例如，对于高密度设计，0.1 mm）和间距，以避免信号丢失。

• 接地层：在刚性部分使用实心接地层以减少电磁干扰 （EMI）。

刚柔结合 PCB 故障分析：识别和预防问题

即使使用最好的材料和设计，在恶劣的环境中也可能发生故障。进行彻底的故障分析有助于确定根本原因并改进未来的设计。以下是常见的故障模式及其解决方法：

1. 分层

当层由于热应力或粘合不良而分离时，就会发生分层。这在潮湿的环境中很常见，因为湿气会削弱粘合。

• 预防：使用防潮粘合剂，并在组装前将电路板存放在受控环境中。在 120°C 下烘烤 2-4 小时可以去除滞留的水分。

• 分析：横截面显微镜可以揭示分层点，帮助查明材料或工艺缺陷。

2. 铜迹线开裂

铜迹线的开裂通常是由于过度弯曲或振动造成的，尤其是在弯曲区。

• 预防：使用轧制退火铜以获得更好的延展性和具有更大弯曲半径的设计。用加强筋加固高应力区域。

• 分析：扫描电子显微镜 （SEM） 可以检测肉眼看不见的微裂纹，指导重新设计工作。

3. 焊点失效

热循环和振动会导致焊点破裂，从而导致开路。

• 预防：使用抗疲劳性较高的无铅焊料，避免将重型部件放置在弯曲区。

• 分析：X 射线检测可以识别焊点中的空隙或裂纹，而热成像可以检测表明连接不良的热点。

恶劣环境中的可靠性测试

测试是确保刚柔结合 PCB 能够承受恶劣条件的不可协商的步骤。行业标准测试可模拟实际应力并验证设计选择。

• 热循环：将电路板暴露在温度波动（例如，-40°C 至 125°C）下 500-1000 次循环，以评估 CTE 不匹配和材料稳定性。

• 湿度测试：在 85°C 和 85% 相对湿度下测试 96 小时，以检查水分进入和腐蚀。

• 振动测试：对电路板进行随机振动曲线（例如，5G 加速时为 5-500 Hz）以评估机械耐久性。

• 弹性循环：执行重复弯曲（例如，在指定半径上循环 10,000 次），以确保柔性区域能够承受动态使用。

这些测试提供了有关潜在弱点的数据，使设计人员能够在生产前完善材料或布局。

为任何环境构建可靠的刚柔结合 PCB

柔性到刚性 PCB 是紧凑、耐用电子产品的强大解决方案，但它们在恶劣环境中的性能取决于明智的材料选择和深思熟虑的设计。通过选择聚酰亚胺等基材以提高柔韧性、高 Tg 层压板以提高热稳定性以及保护涂层以提高耐环境性，您可以显着提高刚柔结合 PCB 的可靠性。再加上适当的设计实践（例如优化弯曲半径和管理热应力）和严格的测试，这些电路板即使在最恶劣的条件下也能蓬勃发展。
