PCB 制造中背钻的实用指南

在快节奏的电子世界中，信号完整性就是一切。如果您正在处理高速设计，过孔短截线可能是一个无声的杀手，导致信号反射并降低性能。那么，如何消除它们呢？PCB 制造中的背钻就是答案。此过程也称为受控深度钻孔，可去除通孔过孔的未使用部分以提高信号质量。

什么是过孔存根，为什么它们很重要？

过孔在多层印刷电路板 （PCB） 中连接不同层至关重要。然而，在通孔过孔中，一部分过孔通常未使用，从而形成所谓的“过孔短截线”。该短截线就像一个微型天线，会导致信号反射、噪声和串扰，特别是在工作频率高于 1 GHz 的高速设计中。例如，短至 0.5 mm 的过孔短截线在 10 Gbps 数据速率下可能会引入显着的信号失真，导致高达 10-15 欧姆的阻抗失配。

回钻通过去除未使用的短截线来解决这个问题，确保更清晰的信号传输。该技术对于电信、数据中心和高速计算等应用至关重要，在这些应用中，即使是轻微的信号丢失也可能导致系统故障。

了解背钻 PCB 制造工艺

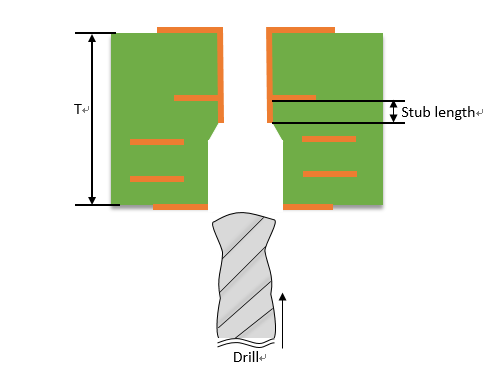

背钻，也称为受控深度钻孔，是 PCB 制造过程中使用的一种精密技术。它涉及从电路板的另一侧钻一个稍大的孔，以去除过孔短截线的未使用的铜桶，而不影响过孔的功能部分。以下是背钻 PCB 制造工艺的典型运作方式：

1. 设计与规划：PCB 设计必须指定哪些过孔需要反钻。这通常是通过信号完整性仿真确定的，这些仿真可以识别高速信号路径中有问题的短截线。

2. 初始钻孔：标准通孔过孔钻孔并镀有铜，以根据需要连接各层。

3. 回钻设置：使用专用设备，将较大的钻头（通常比原始过孔宽 0.2-0.3 毫米）与目标过孔精确对齐。

4. 受控深度钻井：钻头将未使用的铜短线去除到特定深度，使功能通孔完好无损。深度控制至关重要——现代机器的公差可达 ±0.05 毫米。

5. 检查：钻孔后，使用 X 射线或自动光学检测 （AOI） 对电路板进行检查，以确保准确性且不会损坏功能通孔。

结果？短截线长度最小的过孔，减少信号反射并确保阻抗连续性。对于高速信号，这可以将信号完整性提高多达 30%，具体取决于设计和频率。

受控深度钻井：精度为核心

受控深度钻井是背钻的核心。该技术需要极高的精度，以避免损坏 PCB 的功能层。现代制造设施使用先进的 CNC 配备深度传感技术的机器来实现这种精度。以下是受控深度钻井的关键方面：

• 深度精度：钻孔深度必须控制在严格的公差范围内，通常为 ±0.025 毫米，以确保在不切入活动信号路径的情况下移除短截线。

• 钻头选择：使用稍大的钻头以避免损坏过孔壁。对于 0.3 毫米的过孔，可以选择 0.5-0.6 毫米的背钻钻头。

• 层意识：钻孔过程必须考虑精确的层叠。未对准或过度钻孔可能会切断关键连接，导致电路板故障。

在具有 16 层或更多层的电路板中，受控深度钻孔尤其具有挑战性，因为叠层的复杂性会增加。然而，只要有适当的设备和专业知识，这是增强信号性能的可靠方法。

背钻设备：贸易工具

背钻的成功取决于背钻设备的质量。高精度刀具对于实现所需的严格公差是不容谈判的。以下是该过程中使用的基本设备：

• 数控钻床：这些机器是背钻的支柱，可精确控制钻头深度和对准。许多现代系统可以处理高达 20,000 RPM 的转速，定位精度为 ±0.01 毫米。

• 深度控制传感器：集成传感器实时检测钻头的深度，在编程极限处停止以防止过度钻孔。

• 在大批量生产期间保持锋利度的灵活性和能力。

• 检测工具：钻孔后、X 射线机和 AOI 系统验证短线去除的准确性，并检查是否存在错位或铜残留物等缺陷。

投资先进的背钻设备可确保可重复性和可靠性，这对于高速 PCB 生产至关重要。对于工程师来说，与优先考虑此类技术的制造商合作可以使项目成果大不相同。

PCB 过孔钻孔教程：分步指南

对于刚接触该概念的工程师来说，了解如何通过钻孔和背钻集成到 PCB 制造过程中至关重要。本 PCB 通孔钻孔教程重点介绍将背钻纳入设计工作流程的实际步骤和注意事项。

第 1 步：识别高速信号

首先分析您的 PCB 设计，以查明与高速信号相关的过孔（例如，高于 1 GHz）。使用信号完整性仿真工具识别可能导致反射或阻抗失配的通孔短截线。

第 2 步：在设计文件中指定背钻

在设计文件中标记需要回钻的过孔。明确标明目标深度和要钻孔的层数。大多数设计软件允许您专门为制造指令添加注释或图层。

第 3 步：与您的制造商合作

与您的制造合作伙伴共享详细的叠层信息和回钻要求。确认它们实现必要深度公差的能力，特别是对于复杂的多层板。

第 4 步：查看 DFM 指南

确保您的设计符合背钻的制造设计 （DFM） 规则。这包括在过孔之间保持足够的间距（通常最小为 0.8 毫米）以避免钻孔干扰，并指定与回钻工具兼容的过孔尺寸。

第 5 步：验证制造后

制造后，索取检查报告或执行您自己的测试以验证存根去除。时域反射计 （TDR） 等工具可以测量阻抗并确认信号完整性有所改善。

通过执行这些步骤，您可以将背钻无缝集成到您的 PCB 项目中，确保高速应用的最佳性能。

PCB 背钻 DFM：成功的最佳实践

在将背钻纳入 PCB 布局时，制造设计 （DFM） 至关重要。糟糕的设计选择可能会导致制造错误、成本增加或电路板可靠性受损。以下是需要牢记的基本 PCB 背钻 DFM 技巧：

• 通过放置：避免将过孔放置得太近。过孔之间的最小间距为 0.8-1.0 毫米，可防止钻头重叠并降低背钻过程中结构损坏的风险。

• 层叠优化：设计叠层以尽可能自然地减少短截线长度。例如，在外层布线高速信号，以减少深层回钻的需要。

• 指定公差：在设计文件中明确定义可接受的深度公差。常见范围为 ±0.05 毫米，但这可能会根据电路板厚度和层数而有所不同。

• 避免重叠钻头：确保反钻过孔不会干扰附近的元件或走线。重叠的钻头会削弱电路板或导致意外短路。

• 测试点：在设计中加入测试点，以测量背钻后的信号完整性。这有助于验证流程并及早发现问题。

遵循这些 DFM 指南不仅可以确保制造过程更加顺畅，还可以通过最大限度地减少错误和返工来降低成本。始终与您的制造团队沟通，以就特定功能和限制保持一致。

高速 PCB 设计中背钻的好处

背钻具有多种优势，特别是对于高速和高频应用。这就是为什么值得考虑用于您的下一个项目的原因：

• 提高信号完整性：移除过孔短截线可减少信号反射，确保更清晰的数据传输。这可以在运行 10 Gbps 或更高频率的系统中将误码率降低多达 20%。

• 减少串扰：消除短截线可以最大限度地减少相邻过孔之间的电磁干扰，这在密集设计中至关重要。

• 更好的阻抗匹配：回钻有助于沿信号路径保持一致的阻抗，通常会将变化降低到目标值的 ±5 欧姆以内。

• 支持更高频率：随着数据速率攀升至 25 Gbps 以上，回钻对于满足 5G 和云计算等行业的性能标准至关重要。

虽然背钻为制造过程增加了一个步骤，但性能提升远远超过关键应用的额外工作量。

回钻的挑战和局限性

尽管有好处，但回钻并非没有挑战。了解这些限制可以帮助您在设计和制造过程中做出明智的决策：

• 成本增加：回钻需要专门的设备和额外的加工时间，与标准钻孔相比，这会使制造成本增加 10-20%。

• 设计复杂性：准确指定背钻要求会增加设计阶段的复杂性，需要与制造商密切合作。

• 板厚约束：非常厚的电路板（3.2 毫米以上）或层数高的电路板（24+）可能会给精确的深度控制带来挑战。

• 潜在的错误：未对准或过度钻孔可能会损坏电路板，因此需要严格的质量控制措施。

通过权衡这些挑战和性能优势，您可以确定回钻是否是您项目的正确选择。

掌握背钻以获得卓越的 PCB 性能

过孔短截线可能很小，但它们对高速 PCB 设计的影响绝非微不足道。PCB 制造中的回钻提供了一种经过验证的解决方案来消除这些短截线，确保更清晰的信号、更低的噪音和更好的整体性能。通过了解背钻 PCB 制造工艺、利用受控深度钻孔技术、选择合适的背钻设备、遵循实用的 PCB 通过钻孔教程以及遵守 PCB 背钻 DFM 最佳实践，您可以优化您的设计以取得成功。
