节省空间的秘密：设计带有嵌入式无源器件的密集PCB

在快速发展的电子世界中，制造紧凑高效的印刷电路板 （PCB） 比以往任何时候都更加重要。如果您想知道如何在更小的空间内容纳更多功能，答案在于密集的 PCB 设计技术，特别是通过使用嵌入式无源器件。通过将电阻器和电容器等组件直接集成到 PCB 基板中，您可以节省宝贵的表面空间、减少寄生效应并提高性能。

为什么密集 PCB 设计在现代电子产品中很重要

随着智能手机、可穿戴设备和物联网设备等设备的尺寸不断缩小，工程师面临着在有限空间内装入更多功能和功能的挑战。密集 PCB 设计通过最大限度地利用可用电路板面积来解决这个问题。采用表面贴装元件的传统设计通常会导致布局混乱、信号路径更长和噪声增加。通过采用嵌入式无源器件和 HDI PCB 设计等先进技术，您可以克服这些障碍，在不牺牲性能的情况下实现更小的占用空间。

密集 PCB 设计的好处是显而易见的：在大批量生产中减小电路板尺寸、更轻的产品、提高信号完整性以及降低制造成本。无论您是在开发尖端医疗设备还是紧凑型消费类产品，掌握节省空间的 PCB 技术都是至关重要的。

什么是嵌入式无源器件，它们如何节省空间？

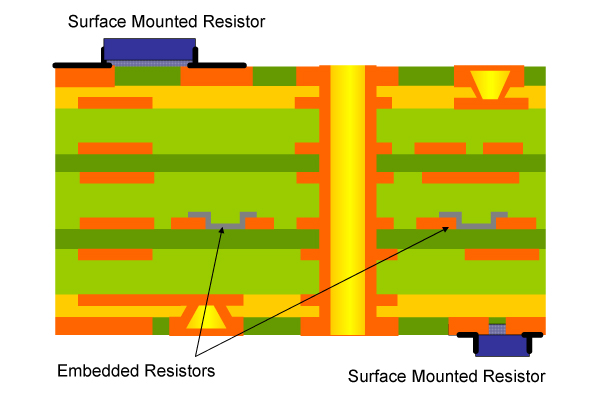

嵌入式无源器件是无源元件，例如电阻器、电容器和电感器，直接集成到 PCB 基板层中，而不是安装在表面上。该技术释放了电路板表面的宝贵空间，从而实现更紧凑的布局并能够放置额外的有源组件。

以下是嵌入式无源器件如何有助于节省空间的 PCB 技术：

• 减少表面积：通过在电路板内移动无源器件，您可以消除对通常由分立元件占据的表面空间的需求。

• 较短的信号路径：将元件嵌入更靠近有源器件的位置可减少走线长度，从而最大限度地减少信号延迟和寄生电感。例如，典型的表面贴装电容器可能会引入 1-2 nH 的寄生电感，而嵌入式电容器可以将其降低到 0.5 nH 以下。

• 提高可靠性：焊接连接减少，由于振动或热应力而导致机械故障的风险降低。

嵌入式无源器件在信号完整性至关重要的高频应用中特别有用。它们有助于保持稳定的阻抗并减少电磁干扰 （EMI），使其成为射频和 5G 设计的理想选择。

嵌入式无源器件在密集 PCB 设计中的主要优势

将无源器件集成到 PCB 基板中除了节省空间之外还具有多种优势。让我们详细探讨一下这些好处：

1. 增强小型化：使用嵌入式无源器件，您可以通过消除笨重的分立元件来实现元件小型化。这对于可穿戴技术等每一毫米都很重要的应用至关重要。

2. 大批量成本效率：虽然带有嵌入式无源器件的 PCB 的初始设计和制造可能很复杂，但减少的组件数量和简化的组装过程降低了大规模生产的成本。

3. 更好的热管理：嵌入式组件较少暴露于外部热源，并且可以通过 PCB 基板更有效地散热，从而提高整体热性能。

4. 减少寄生效应：通过将无源器件放置在更靠近需要的位置，可以最大限度地减少不需要的电容和电感，这可能会降低高频（例如，高于 1 GHz）的性能。

这些优势使嵌入式无源器件成为从事密集 PCB 设计项目的工程师的游戏规则改变者。

节省空间的 PCB 技术：超越嵌入式无源器件

虽然嵌入式无源器件是一种强大的工具，但它们只是节省空间难题的一部分。以下是设计密集 PCB 时需要考虑的其他技术：

1. 组件小型化

选择较小的组件是节省空间的直接方法。现代无源元件，例如 0201 甚至 01005 尺寸的电阻器和电容器，非常小，让您可以将更多内容安装到电路板上。然而，使用如此小的组件需要精确的放置和焊接设备，并仔细注意热和电气限制。

2. 多层PCB设计

在 PCB 中使用多层可以垂直堆叠元件和走线，而不是水平展开。与单层或双层设计相比，6 层或 8 层板可以在一小部分表面积内容纳复杂的电路。这种方法通常与嵌入式无源器件配对以获得最大密度。

3. 高密度互连 （HDI） PCB 设计

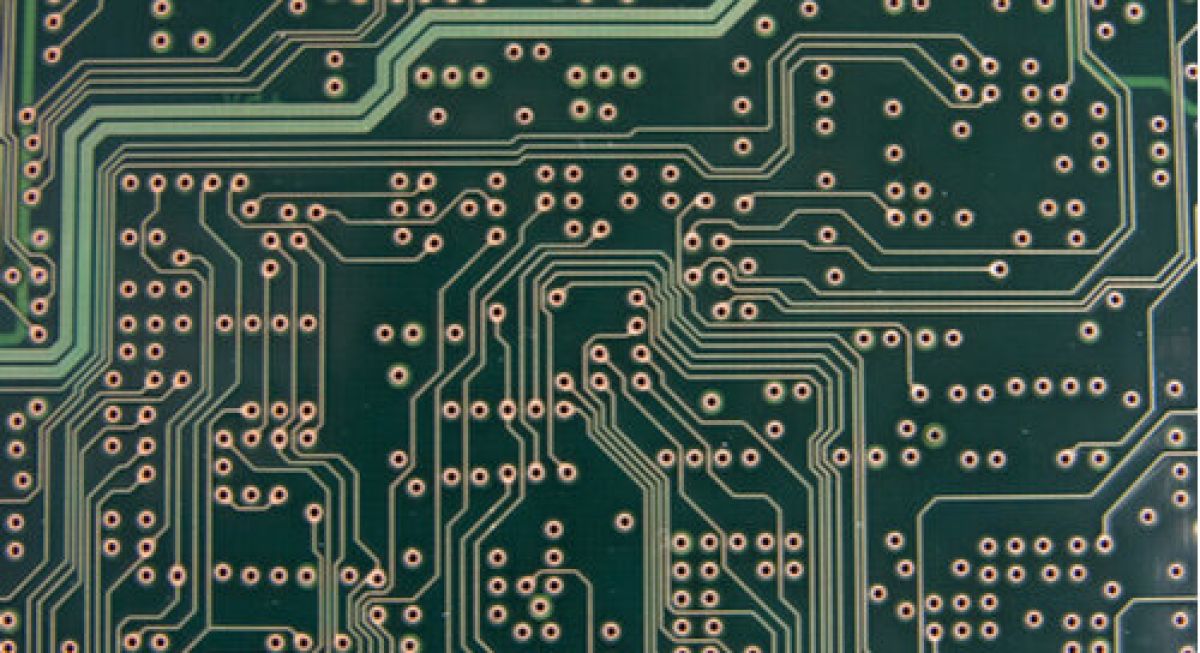

HDI PCB 设计是密集布局的基石。它涉及使用微孔、盲孔和埋孔来连接具有更细走线和更小焊盘的层。HDI 技术可实现更高的元件密度和更短的互连，从而减少信号损耗并提高性能。例如，与具有 8-10 密耳走线的传统设计相比，HDI 设计可以实现窄至 3 密耳（0.076 毫米）的走线宽度和小于 6 密耳（0.15 毫米）的过孔直径。

4. 优化的元件放置

组件的战略布局可以显着减小电路板尺寸。将相关组件组合在一起以最大限度地减少走线长度，并将高速或噪声敏感元件放置在远离潜在干扰源的地方。软件工具可以帮助仿真和优化布局，以实现最大密度，而不会影响性能。

设计具有嵌入式无源器件的密集 PCB 的挑战

虽然优势引人注目，但设计带有嵌入式无源器件的密集 PCB 也面临着挑战。了解这些障碍可以帮助您有效地规划：

• 更高的设计复杂性：嵌入组件需要在设计阶段进行精确规划，以确保基板层内的正确放置和连接。通常需要先进的设计软件和仿真工具。

• 制造限制：并非所有PCB制造工艺都支持嵌入式无源器件。可能需要专门的材料和制造技术，例如薄膜或厚膜技术，这可能会增加小批量运行的成本。

• 测试和调试：由于嵌入式组件无法在表面上接触到，因此诊断问题或更换有故障的无源器件可能很困难。彻底的预制测试和仿真对于避免昂贵的重新设计至关重要。

• 热约束：尽管嵌入式无源器件可以改善散热，但密集封装的设计仍可能面临散热挑战。确保包含足够的散热器或热通孔来管理温升，尤其是在高功率应用中。

通过预测这些挑战，您可以做出明智的决策并充分利用密集 PCB 设计技术的潜力。

在 HDI PCB 设计中实施嵌入式无源器件的最佳实践

要成功地将嵌入式无源器件集成到密集的 PCB 设计中，请遵循以下实用技巧：

1. 选择合适的材料：使用具有合适介电特性的基板来嵌入无源器件。例如，高介电介电材料非常适合嵌入式电容器，而低损耗材料最适合高频电感器。

2. 尽早并经常进行模拟：在制造之前，使用仿真工具对信号完整性、热性能和寄生效应进行建模。这有助于识别嵌入式组件和 HDI 结构的潜在问题。

3. 与经验丰富的制造商合作：与在生产具有嵌入式无源器件和 HDI 功能的 PCB 方面拥有专业知识的制造商合作。他们对先进制造技术的了解可以确保生产过程的顺利进行。

4. 优化层叠加：规划您的层叠层以适应嵌入式无源器件，同时保持信号完整性。例如，将电源层和接地层放置在嵌入式电容器附近以降低噪声。

5. 平衡成本和性能：虽然嵌入式无源器件可以节省空间，但并非每种设计都需要它们。评估这些好处是否证明您的特定项目增加的复杂性和成本是合理的。

具有嵌入式无源器件的密集 PCB 设计的实际应用

密集 PCB 设计技术正在通过实现更小、更强大的设备来改变行业。这里有几个例子：

• 消费电子产品：智能手机和智能手表使用 HDI PCB 设计和嵌入式无源器件，将 5G 连接和高分辨率显示器等高级功能封装到微小的外形中。

• 医疗器械：植入式设备，如起搏器，依靠组件的小型化和嵌入式无源器件来确保人体内的可靠性和紧凑性。

• 汽车系统：高级驾驶辅助系统 （ADAS） 使用密集的 PCB 将传感器、处理器和通信模块集成到有限的仪表板空间中。

• 航空航天技术：卫星和无人机受益于节省空间的 PCB 技术，以减轻重量并提高恶劣环境中的性能。

这些应用凸显了掌握密集 PCB 设计以应对现代工程挑战的多功能性和重要性。

用于密集 PCB 设计的工具和软件

设计具有嵌入式无源器件和 HDI 功能的密集 PCB 需要专门的工具。许多 PCB 设计软件平台提供用于布局优化、仿真和叠层规划的高级功能。寻找支持 3D 建模的工具，以可视化嵌入式组件和微孔，以及信号完整性分析，以确保高频性能。

此外，与提供针对 HDI 和嵌入式无源技术量身定制的设计规则检查 （DRC） 的制造合作伙伴合作。这可确保您的设计符合制造能力，从而降低生产过程中出错的风险。

节省空间的 PCB 技术的未来趋势

对更小、更高效的电子产品的需求将继续推动密集 PCB 设计的创新。新兴趋势包括：

• 先进材料：具有更高导热系数和更低介电常数的新型衬底材料将增强嵌入式无源器件在高频应用中的性能。

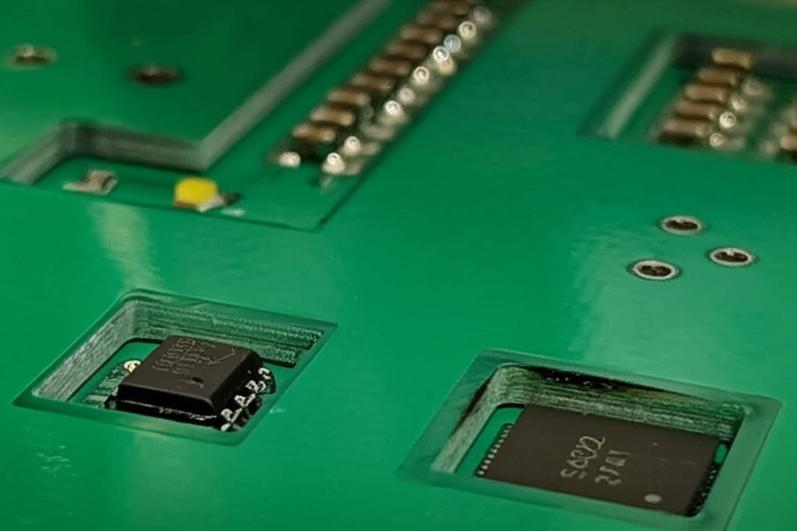

• 3D集成：堆叠多个PCB层或将芯片直接集成到基板中（称为板载芯片或3D封装）将进一步推动组件的小型化。

• 人工智能驱动的设计：人工智能被用于优化 PCB 布局，预测组件和走线的最佳放置，以实现最大密度和性能。

保持领先于这些趋势将使工程师在创造尖端设备方面具有竞争优势。

释放密集 PCB 设计的力量

设计带有嵌入式无源器件的密集 PCB 是实现节省空间目标同时提高性能和可靠性的有效方法。通过利用 HDI PCB 设计、组件小型化和战略布局规划等技术，您可以为最苛刻的应用创建紧凑、高效的电路板。尤其是嵌入式无源器件，提供了一种独特的解决方案，可以减少表面杂波、最大限度地减少寄生效应并提高信号完整性。
