解锁小型化：埋地电阻器如何彻底改变移动设备PCB

在快节奏的移动技术世界中，每一毫米的空间都很重要。随着设备变得更小但功能更强大，对紧凑、高密度 PCB 设计的需求猛增。有助于满足这一需求的一项改变游戏规则的创新是在移动设备 PCB 中使用埋入式电阻器。但埋入式电阻器到底是什么，它们如何促进 PCB 小型化和高密度 PCB 设计？简而言之，埋入式电阻器是嵌入印刷电路板 （PCB） 层中的组件，可释放表面空间并为移动设备实现更紧凑、更高效的设计。

什么是埋地电阻器，为什么它们很重要？

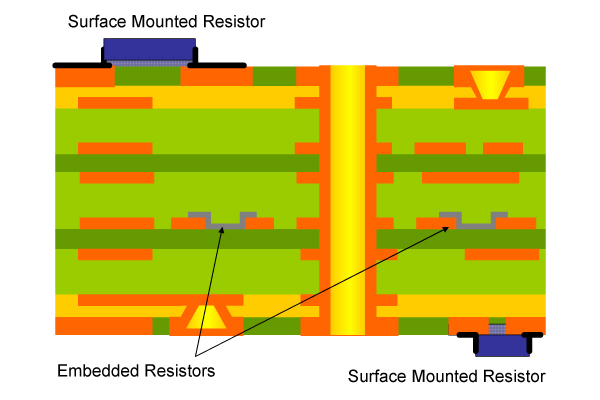

埋入式电阻器是直接集成到 PCB 内层的电阻元件，而不是像传统电阻器那样安装在表面上。这种放置使设计人员能够利用电路板的表面积来处理其他关键组件，例如处理器、传感器或连接器，这些组件在移动设备中是必不可少的。与占用宝贵空间的表面贴装电阻器不同，埋入式电阻器“隐藏”在电路板结构中，使其成为 PCB 小型化的关键参与者。

埋地电阻器在移动设备中的重要性怎么强调都不为过。随着智能手机、可穿戴设备和其他便携式设备的尺寸不断缩小，对高密度 PCB 设计的需求不断增长。这些电阻器有助于减少电路板的整体占用空间，同时保持甚至提高电气性能。通过嵌入电阻器，制造商可以实现更简洁的布局、更短的信号路径和更少的电磁干扰 （EMI），所有这些对于现代移动设备的高速运行都至关重要。

埋入式电阻在PCB小型化中的作用

PCB 小型化是在不牺牲功能的情况下设计更小、更紧凑的电路板的过程。在空间非常宝贵的移动设备中，小型化是重中之重。埋入式电阻器在此过程中发挥着关键作用，它消除了对表面贴装元件的需求，从而允许在更小的区域内实现更高密度的元件。

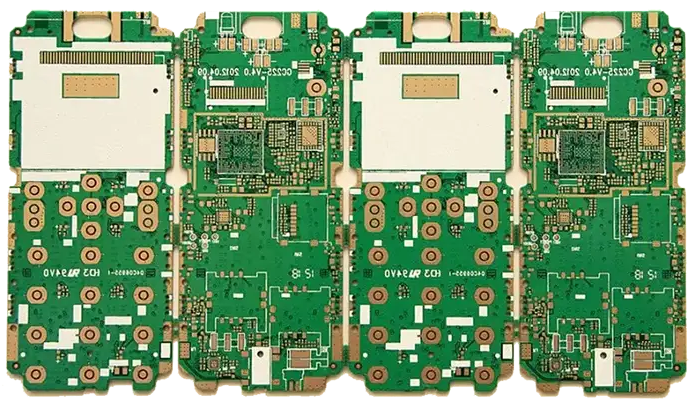

例如，考虑一个典型的智能手机 PCB，它可能需要在不大于几平方英寸的空间内容纳数百个组件。通过将电阻器集成到电路板的层中，设计人员可以根据设计的复杂程度将电路板的表面积减少多达 20-30%。这种节省空间对于将更大的电池、额外的摄像头或增强的处理器等高级功能安装到现代设备的纤薄外形中至关重要。

此外，埋入式电阻器有助于使 PCB 更薄。传统的表面贴装电阻器增加了电路板的高度，这可能是智能手表或可折叠手机等超薄设备的限制因素。通过嵌入电阻器，可以降低 PCB 的整体堆叠高度，从而支持更时尚、更轻的移动设备的趋势。

埋入式电阻器在高密度PCB设计中的优势

高密度 PCB 设计侧重于将尽可能多的组件和连接封装到有限的空间中。埋地电阻器具有多种优点，使其成为这种方法的理想选择，尤其是在移动设备中。让我们分解一些主要好处：

• 空间效率：如前所述，埋入式电阻器可以释放表面空间，从而允许更多的组件或更小的整体电路板尺寸。这是为移动设备节省埋地电阻空间的关键因素。

• 提高信号完整性：通过将电阻器放置在更靠近其所服务的元件的位置，埋入式电阻器可以减少信号路径的长度。较短的路径意味着更少的信号延迟和更低的干扰机会，这对于支持 5G 的设备中的高速数据传输至关重要。例如，在使用嵌入式组件的设计中，信号延迟最多可减少 10-15%。

• 降低 EMI：电磁干扰是密集包装的移动设备 PCB 中的常见挑战。嵌入电路板内的埋地电阻器被周围层自然屏蔽，从而最大限度地减少 EMI 并确保即使在紧凑的布局中也能确保稳定的性能。

• 增强的可靠性：由于埋入式电阻器在 PCB 层内受到保护，因此它们较少受到湿气、灰尘或物理损坏等环境因素的影响。这可以提高耐用性，这对于面临持续作和不同条件的移动设备至关重要。

埋地电阻器如何提高移动设备的性能

除了节省空间之外，埋地电阻器还具有直接影响移动设备功能的性能优势。一个主要优点是它们能够支持精确的阻抗控制。在 5G 连接或 Wi-Fi 6 等高频应用中，保持一致的阻抗对于信号完整性至关重要。埋地电阻器可以设计具有严格的容差值，通常在目标电阻的 ±1% 以内，确保在这些苛刻的场景下具有可靠的性能。

此外，埋入式电阻器有助于在紧凑的设计中管理散热。由于强大的处理器和持续使用，移动设备会产生大量热量。通过在电路板内嵌入电阻器，可以更好地管理各层的热量分布，从而减少表面上的热点。这可以延长设备的使用寿命并防止因过热而导致的性能限制。

另一个性能提升来自寄生效应的减少。表面贴装电阻器由于其物理位置和引线连接而通常会引入不需要的电容或电感。直接集成到 PCB 材料中的埋地电阻器可最大限度地减少这些寄生效应，从而实现更清晰的信号传输并提高整体效率。

使用埋地电阻器的挑战和注意事项

虽然埋入式电阻器为 PCB 小型化和高密度 PCB 设计提供了许多优势，但它们并非没有挑战。了解这些注意事项对于希望在移动设备中实施该技术的工程师至关重要。

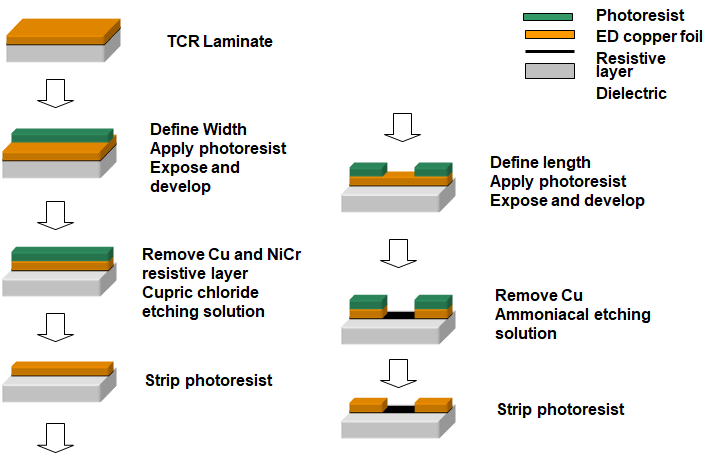

一个主要挑战是制造的复杂性。将电阻器嵌入 PCB 层需要先进的制造技术，例如精确的激光微调或专门的电阻材料。这会增加生产成本，特别是对于原型或小批量运行。然而，随着技术的进步和采用率的增长，这些成本预计会降低。

另一个考虑因素是设计灵活性。一旦埋入电阻器集成到 PCB 中，它们就无法像表面贴装元件那样轻松更换或调整。这意味着设计在制造前必须经过彻底的测试和验证，以避免代价高昂的修改。工程师经常使用仿真工具来预测性能并确保电阻值（通常范围为 10 欧姆到 1 兆欧姆）满足电路的要求。

最后，必须仔细控制制造过程中的热管理。嵌入电阻器的过程涉及高温，这会影响 PCB 中其他材料的完整性。正确的材料选择，例如使用高 Tg（玻璃化转变温度）层压板，可以减轻这些风险并确保最终产品的可靠性。

埋地电阻在移动设备中的应用

埋地电阻器已经在各种移动设备应用中产生重大影响，推动了设计和功能的创新。以下是它们被利用的几个关键领域：

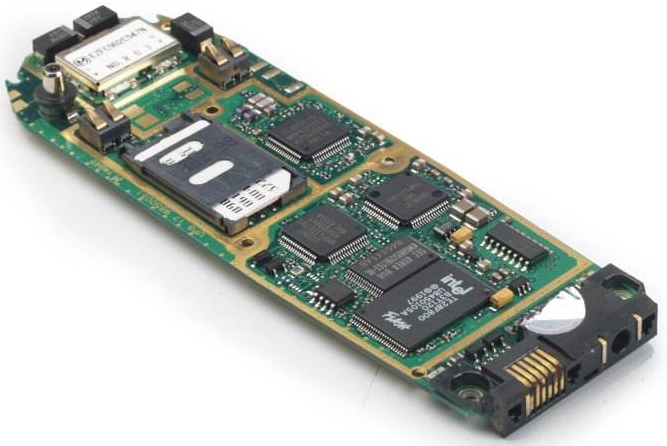

• 智能手机和平板电脑：这些设备需要紧凑、高密度的 PCB 来支持多个摄像头、更大的显示器和更快的处理器等高级功能。埋入式电阻器使设计人员能够在更小的空间中打包更多功能，从而支持无边框设计和可折叠屏幕的趋势。

• 可穿戴技术：智能手表和健身追踪器等设备用于电子产品的空间极其有限。埋地电阻器可实现超紧凑的 PCB 设计，确保这些可穿戴设备保持轻巧舒适，同时提供强大的性能。

• 物联网设备：物联网 （IoT） 小工具，例如智能家居传感器或连接的耳塞，受益于埋地电阻器空间的节省。它们的小尺寸通常为传统组件留下很少的空间，这使得嵌入式电阻器成为理想的解决方案。

通过利用埋地电阻器，制造商可以突破移动设备设计的界限，创造出不仅更小而且更高效、更可靠的产品。

埋入式电阻器在PCB设计中的演变

随着技术的不断发展，埋入式电阻器在高密度 PCB 设计中的作用也将不断发展。一种新兴趋势是将其他无源元件（例如电容器和电感器）集成到 PCB 层中。这一概念被称为嵌入式无源器件，可以进一步增强 PCB 小型化，在某些设计中将表面元件数量减少多达 50%。

另一个令人兴奋的发展是将先进材料用于埋地电阻器。人们正在探索新的电阻式油墨和薄膜技术，以实现更严格的公差和更高的可靠性。这些创新可能会导致电阻器的电阻值精确至 ±0.5%，为高性能移动设备开辟新的可能性。

此外，5G 及以后的兴起将推动移动设备对埋地电阻器的需求。随着数据速度的提高（未来网络可能达到 10 Gbps 或更高），信号完整性和 EMI 降低将变得更加重要。埋地电阻器能够最大限度地减少干扰和优化信号路径，将处于这一技术转变的最前沿。

为下一代移动设备采用埋地电阻器

对更小、更强大的移动设备的推动没有放缓的迹象，而埋地电阻器被证明是应对这一挑战的重要工具。通过实现 PCB 小型化并支持高密度 PCB 设计，这些嵌入式组件有助于节省空间、提高性能并增强从智能手机到可穿戴设备的所有产品的可靠性。埋地电阻器节省空间的优势是显而易见的，为工程师提供了创新的自由，而不受传统表面贴装组件的限制。
