热通孔放置终极指南：有效冷却PCB

如果您正在寻找一种可靠的方法来冷却 PCB 并防止过热，热通孔是一个关键的解决方案。这些精心布置的小孔有助于将热量从关键组件中转移出去，确保您的电路板平稳运行。

为什么热通孔对 PCB 冷却很重要

现代电子设备充满了产生大量热量的高功率组件。如果没有适当的管理，这种热量可能会导致性能问题、组件故障，甚至整个系统故障。热通孔充当桥梁，将热量从 PCB 表面的热点传导到散热器或接地层，在那里可以更有效地散发。通过优化热通孔放置，您可以提高电路板的可靠性和使用寿命。

研究表明，工作温度每升高 10°C，PCB 热管理不善就会使组件寿命缩短多达 50%。这使得热通孔不仅是一种设计选择，而且是高性能电路板的必需品。

了解热通孔：基础知识

热通孔是 PCB 上促进热传递的小电镀通孔。与用于电气连接的常规过孔不同，它们的主要作用是将热量从电源 IC、LED 或处理器等组件中带走。通常，这些过孔填充导电材料或保持打开状态，具体取决于设计需求，以最大限度地提高导热性。

热通孔的有效性取决于几个因素，包括它们的尺寸、间距和位置。例如，直径为 0.3 毫米的过孔可以承受一定的热量，但将直径增加到 0.5 毫米可以将导热性提高多达 30%，具体取决于电路板的材料和厚度。

热通孔的工作原理

热通孔为热量从热元件传播到较冷的区域（例如铜平面或外部散热器）创建了一条低电阻路径。它们的工作原理是导热，热量比通过绝缘体（如 PCB 材料 FR4 基板）更容易流过高导电性材料（如铜）。通过将热通孔直接放置在发热元件下方或附近，可以显着降低局部温度。

热通孔放置的关键因素

有效地放置热通孔需要仔细考虑多个设计元素。下面，我们将探讨优化过孔位置的关键方面，以确保最大的冷却效率并防止 PCB 热点。

1. 放置在发热部件下方

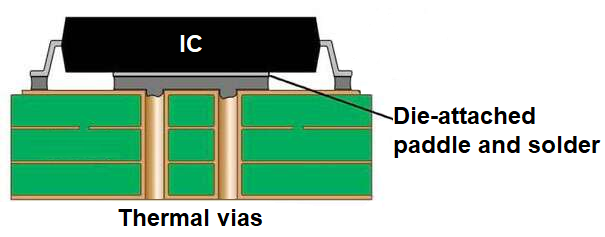

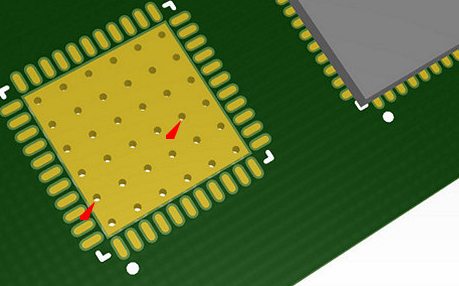

热通孔最有效的位置是产生最多热量的组件的正下方，例如功率晶体管或微控制器。这最大限度地减少了元件和散热层之间的热阻。例如，在带有导热焊盘的QFN封装中，在焊盘下方放置一个过孔网格可以将结温降低多达15°C，具体取决于电路板布局。

提示：确保过孔连接到电路板另一侧的大铜平面或内层，以实现最佳热量扩散。

2. 热通孔间距：找到适当的平衡

热通孔间距是 PCB 组件冷却的关键因素。如果过孔靠得太近，它们会干扰彼此的散热能力，并可能导致焊料芯吸等制造问题。如果它们相距太远，就会失去传热效率。一般经验法则是将过孔间隔在其直径的 1.2 到 1.5 倍处。例如，对于 0.3 毫米的过孔，间距应为 0.36 至 0.45 毫米。

然而，该间距可能会根据组件的热量输出和电路板设计而变化。大功率组件可能需要更紧的间距来处理更大的热负荷，而标准设计可以提供更宽松的间距以简化制造。

3. 热通孔数量：越多并不总是越好

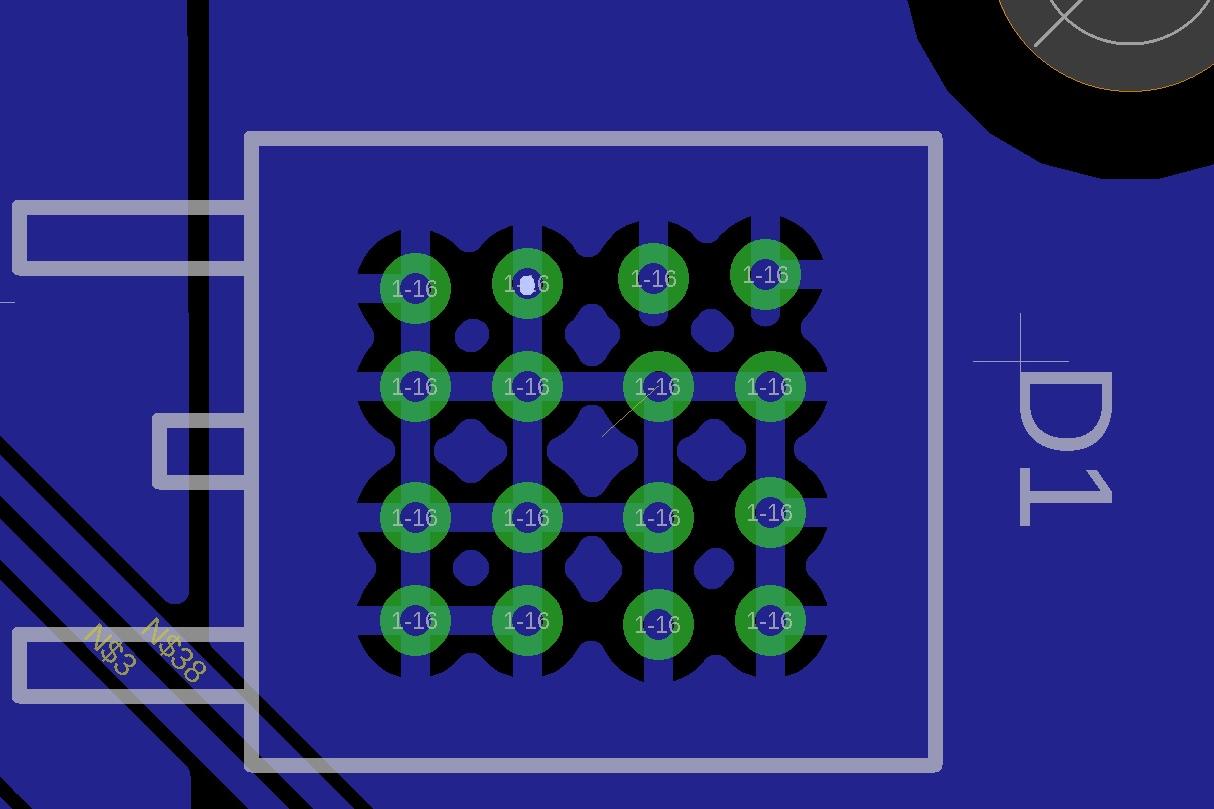

虽然添加尽可能多的热通孔似乎是合乎逻辑的，但回报会递减。添加超过一定数量的过孔不会显着改善散热，因为周围材料的热阻成为限制因素。研究表明，单个导热垫下的 9 到 16 个过孔（对于典型的 5x5 毫米组件）通常可以在冷却和电路板空间之间取得适当的平衡。

提示：在设计阶段使用热仿真工具来确定特定应用的最佳过孔数量。

4. 连接到铜平面或散热器

为了使热通孔有效工作，它们必须连接到大量的铜区域或散热器。内层或底层上的大接地层可以充当散热器，将热量均匀分布到整个板上。如果没有这种连接，过孔的影响将有限。确保每个大功率组件至少有 1 到 2 平方英寸的铜面积，以实现足够的散热。

优化过孔位置的最佳实践

通过定位进行优化不仅仅是将它们放置在组件下。它涉及高速 PCB 布局的整体方法，以确保整个电路板的热量得到有效管理。以下是一些要遵循的最佳实践：

• 避免阻塞气流：如果您的设计依赖于对流冷却，则将过孔放置在不会阻碍气流的区域。对于强制通风系统，将过孔与气流方向对齐，以更好地散热。

• 最大限度地减少热阻：尽可能通过连接到内层来使用较短的过孔，而不是将热量传递到整个电路板厚度。板厚仅 0.8 mm 的过孔的热阻比 1.6 mm 的过孔低 20%。

• 平衡电气和热需求：避免将热通孔放置在离敏感信号走线太近的地方，因为它们会引入噪声或干扰。与关键迹线保持至少 0.5 毫米的间隙。

通过智能设计防止 PCB 热点

当热量集中在特定区域时，就会出现 PCB 热点，通常是由于热管理不善或热量分布不均匀造成的。防止 PCB 热点首先要在设计阶段使用热仿真软件识别潜在的问题区域。以下是热通孔如何提供帮助：

• 均匀分布热量：不仅在组件下方放置过孔，还放置在高温区域周围的区域，以将热量传播到电路板的较冷区域。

• 使用多个过孔阵列：对于较大的元件或产生强烈热量的区域，请创建多个小的过孔阵列，而不是单个大簇。在某些设计中，这种方法可以将热点温度降低多达 10°C。

• 与其他冷却方法结合使用：热通孔与其他冷却策略（例如散热器、导热垫或主动冷却风扇）配合使用时效果最佳。例如，连接到下方有热通孔的组件上的散热器可以将温度额外降低 20-30%。

热通孔放置中应避免的常见错误

即使有最好的意图，在放置热通孔时也很容易出错。以下是一些需要注意的陷阱：

1. 过孔过度拥挤：小面积内过孔过多会削弱电路板结构并使制造复杂化。遵守建议的间距准则。

2. 忽略层叠加：未能将过孔连接到适当的散热层会导致它们失效。始终确保过孔连接到坚固的铜平面。

3. 忽视制造限制：一些过孔尺寸或间距的制造可能难以或成本高昂。请咨询您的 PCB 制造商以了解设计规则，例如最小通孔直径（通常为 0.2 毫米）和间距要求。

热通孔设计工具和技术

使用正确的工具，设计热通孔更容易。许多PCB设计软件平台提供内置的热仿真功能，使您能够对热流进行建模并确定最佳过孔放置。这些工具可以以 ±5°C 的精度预测温升，帮助您在原型设计之前做出明智的决策。

此外，考虑对电路板材料使用导热系数数据。标准 FR4 的导热系数约为 0.3 W/m·K，而铜的导热系数约为 400 W/m·K。这种明显的差异凸显了为什么将过孔连接到铜平面对于散热如此有效。

掌握热通孔放置以获得更好的 PCB 性能

热通孔是有效冷却 PCB 的强大工具，但它们的成功取决于深思熟虑的放置和设计。通过关注最佳过孔间距、发热组件下方的战略位置以及与铜平面的正确连接，您可以防止 PCB 热点并确保可靠的性能。请记住平衡热需求与电气和制造限制，以实现全面的设计。
