LED照明PCB中的热通孔：保持LED凉爽高效

LED 照明彻底改变了我们照亮世界的方式，提供能源效率和持久的性能。然而，LED PCB 设计中的一个关键挑战是管理热量。大功率 LED 会产生大量热量，如果对 LED 进行适当的热管理，它们的效率会下降，使用寿命也会缩短。这就是热通孔发挥作用的地方。LED PCB 中的这些小型导热路径有助于散热，确保您的 LED 保持凉爽并发挥最佳性能。

为什么 LED 的热管理很重要

根据网络上广泛可用的数据，LED，尤其是大功率 LED，将很大一部分电能转化为热量——通常约为 70%，只有 30% 变得光。如果不控制这种热量，LED 结温会升高，导致光输出降低、颜色偏移，甚至过早失效。例如，在高于其最高结温（许多型号通常约为 120-150°C）的情况下运行 LED 可能会将其使用寿命从 50,000 小时缩短到其中的一小部分。

LED 的有效热管理可确保热量从 LED 芯片转移到散热器或周围环境。这不仅可以保持效率，还可以保证汽车照明、路灯和工业照明等应用的可靠性。如果没有可靠的 LED 冷却策略，即使是最好的设计也可能表现不佳。

什么是热通孔，它们是如何工作的？

热通孔是 PCB 上填充铜或镀铜的小孔，充当热量从 LED 组件传播到散热层（例如接地层或散热器）的路径。与用于电气连接的常规过孔不同，热通孔专门设计用于增强高功率 LED PCB 的传热。

它们的工作原理如下：LED 产生的热量通过组件的导热垫流入 PCB。直接放置在 LED 下方或附近的热通孔为这种热量移动到 PCB 或其他散热结构的底层提供了低电阻路径。通常，这些过孔填充有铜等导电材料，以最大限度地提高导热系数，纯铜的导热系数可高达 400 W/m·K。

在 LED PCB 设计中，热通孔通常排列在 LED 下方的阵列中，以确保热量分布均匀。它们的有效性取决于过孔数量、直径（通常为 0.3-0.5 毫米）和铜层厚度（通常每平方英尺 1-2 盎司）等因素。

在 LED 冷却技术中使用热通孔的好处

将热通孔纳入 LED PCB 设计具有多种优势，特别是对于高功率应用。以下是一些主要优点：

• 改善散热：热通孔可降低 LED 和散热器之间的热阻，在某些设计中将结温降低多达 10-20°C，具体取决于布局和所使用的材料。

• 延长 LED 寿命：通过保持较低的温度，热通孔有助于维持 LED 的额定寿命，通常在最佳条件下将其延长到 50,000 小时以上。

• 更高的效率：较冷的 LED 运行效率更高，随着时间的推移保持一致的光输出和色彩准确度。

• 紧凑的设计兼容性：热通孔通过有效管理热量来实现更小的 PCB 布局，而无需笨重的外部冷却解决方案。

例如，在大功率 LED 路灯设计中，即使环境温度达到 40°C 或更高，使用热通孔阵列也可以防止过热，从而确保在恶劣条件下的可靠性能。

大功率 LED PCB 中热通孔的设计注意事项

虽然热通孔是 LED 冷却技术的强大工具，但其有效性取决于深思熟虑的设计。以下是将它们集成到 LED PCB 设计中时需要考虑的一些关键因素：

1. 放置和布局

将热通孔直接放置在 LED 导热垫的正下方或尽可能靠近 LED 的导热垫。网格或阵列模式通常效果最好，每个 LED 有 8-16 个通孔，适用于高功率应用。间距应足够紧密，以最大限度地提高热传递，但又不能太密，以免损害 PCB 的结构完整性。过孔之间的常见间距约为 1-1.5 毫米。

2. 过孔尺寸和填充材料

对于热应用，过孔直径通常为 0.3 至 0.5 毫米。较小的过孔允许在给定区域放置更多过孔，但如果填充铜，较大的过孔可以更有效地传递热量。由于铜具有优异的导热性，铜填充过孔比未填充或环氧树脂填充过孔更受欢迎。

3. 铜层厚度

通过热通孔连接的铜层的厚度对散热起着很大的作用。与标准的 2 盎司/英尺 2 层相比，较厚的铜层（例如 1 盎司/英尺 2）可以更有效地将热量分布在整个 PCB 上。对于大功率 LED PCB，请考虑使用较重的铜以获得更好的效果。

4. 连接到散热器或接地层

热通孔应连接到 PCB 另一侧的大铜平面或散热器。该平面充当散热器，将热能分布在更广泛的区域进行消散。确保连接直接且不受其他组件或走线的干扰。

其他 LED 冷却技术以补充热通孔

虽然热通孔对于 LED 的 PCB 热管理至关重要，但它们与其他冷却策略结合使用时效果最佳。以下是大功率 LED PCB 需要考虑的一些其他技术：

1. 金属芯 PCB （MCPCB）

金属芯 PCB 使用金属底座（通常是铝），而不是标准的 FR4 材料。该金属层充当内置散热器，导热系数高达 200 W/m·K，远高于 FR4 的 0.3 W/m·K。将 MCPCB 与热通孔结合使用可以显着增强散热。

2. 散热器和风扇

将散热器连接到 PCB 上可以为热量散发到空气中提供较大的表面积。对于极热的应用，使用风扇进行主动冷却可以进一步提高性能。确保热通孔与散热器连接点对齐，以获得最大效率。

3. 热界面材料 （TIM）

在 LED 和 PCB 之间或 PCB 和散热器之间使用高质量的热界面材料，可以降低热阻。导热膏或导热垫等 TIM 可以通过填充微观间隙来改善传热，导热系数范围为 1 至 8 W/m·K，具体取决于材料。

4. 优化的元件放置

在 PCB 上间隔发热组件以避免产生热点。如果可能，将 LED 放置在远离其他高功率元件的地方，并确保热通孔有畅通的散热路径，而不会受到附近走线的干扰。

热通孔的常见挑战以及如何克服这些挑战

虽然热通孔非常有效，但它们在 LED PCB 设计中也带来了一些挑战。以下是解决这些问题的方法：

• 制造成本：由于涉及额外的材料和工艺，铜填充过孔会增加定制 PCB 成本。为了平衡成本和性能，请将带有导电环氧树脂的插孔过孔用于要求不高的应用，或将填充过孔的数量限制在关键区域。

• 信号干扰：在复杂的设计中，信号走线附近的热通孔可能会造成电气干扰。将热通孔与高速信号路径分开，或使用接地层屏蔽敏感区域。

• 挤 迫：小面积内过孔过多会削弱PCB结构。遵循过孔间距的设计指南，并咨询您的制造合作伙伴以确保结构完整性。

在 LED 项目中实施热通孔的实用技巧

准备好将热通孔集成到您的下一个 LED 照明项目中了吗？以下是一些可行的入门技巧：

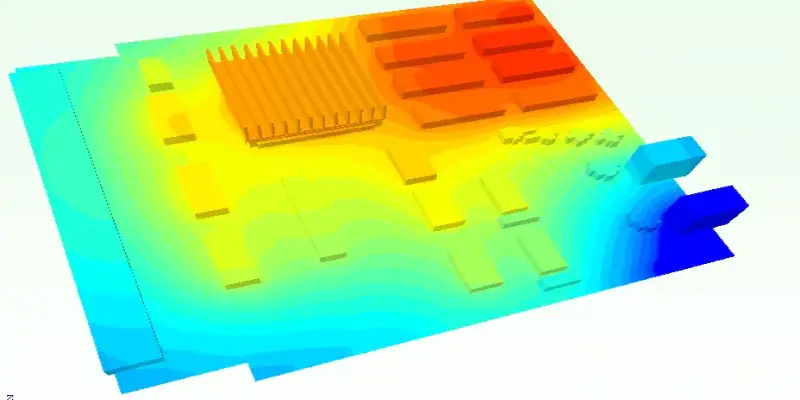

1. 使用模拟工具：在完成设计之前，请使用热仿真软件对热流进行建模并确定最佳过孔放置。这可以节省时间并避免昂贵的重新设计。

2. 与您的制造商合作：与您的 PCB 制造合作伙伴密切合作，确保他们能够在您的预算范围内支持铜填充过孔或其他热管理功能。

3. 在真实条件下测试：原型设计后，在实际作条件下（例如高环境温度或全功率负载）测试您的 PCB，以验证热性能。

4. 根据数据进行迭代：在测试过程中使用热像仪或传感器测量结温。使用此数据来细化过孔放置或添加补充的冷却解决方案。

掌握带热通孔的 LED 的热管理

热通孔改变了 LED PCB 设计的游戏规则，为高功率 LED 应用中的热量管理提供了一种紧凑而高效的方法。通过降低结温，它们可以提高 LED 效率，延长使用寿命，并确保即使在苛刻的环境中也能获得可靠的性能。当与金属芯 PCB 和散热器等其他 LED 冷却技术结合使用时，热通孔为 LED 的热管理提供了强大的解决方案。
